MAX14950A

PCIe均衡器/转接驱动器

更多 showmore-icon

超小尺寸均衡器/转接驱动器,有效改善Gen 3.0系统的PCIe信号完整性

产品详情
特性
  • 创新设计降低外部元件成本
    • +3.3V单电源供电
  • 向下兼容,提高设计灵活性
    • 优化支持PCIe Gen III (8GT/s)和Gen II (5GT/s)信号,兼容于Gen I (2.5GT/s)信号
  • 高度集成
    • 超低延迟:160ps (典型值)传输延迟
    • 输入/输出回波损耗满足PCIe Gen III (8GT/s)需求
    • 四电平可编程输入均衡
    • 八电平可编程输出去加重
    • 电路空闲状态检测
    • 接收检测允许全透明操作
  • 理想用于空间敏感应用
    • 片上50Ω输入/输出端接
    • 40引脚、5.0mm x 5.0mm、TQFN封装
更多细节
show more Icon

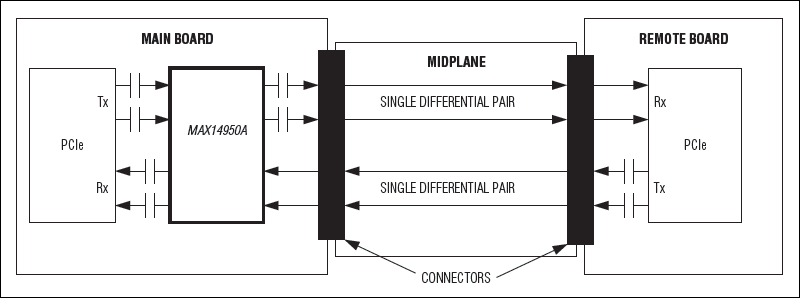

MAX14950A为双通道均衡器/转接驱动器,通过可编程输入均衡提高PCI Express® (PCIe)信号完整性。器件特性有助于降低确定性抖动,转接驱动电路重新建立去加重,以补偿电路板的高频损耗。器件有助于优化PCIe关键元件的布局,支持更长的带状线、微带线以或电缆传输。

器件内置两个相同通道,用于均衡PCIe Gen III (8GT/s)、Gen II (5GT/s)和Gen I (2.5GT/s)信号,而且每个通道都具有信号空闲和接收检测功能。

MAX14950A采用小尺寸、40引脚、5.0mm x 5.0mm TQFN封装,提供顺畅的电路板引线,以优化布局并减小占用空间。器件工作在0°C至+70°C商业级温度范围。

应用

  • 通信交换机
  • 外置图形卡应用
  • 服务器
  • 存储局域网
  • 测试设备
