MAX14919

工业保护型四通道低边开关

更多 showmore-icon

高度稳健的快速低边开关

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 电源电压:5V/7V至60V
  • 每OUT端的负载电流:800mA
  • 集成5V/30mA线性稳压器
  • 逻辑电源输入:1.62V(最小值)至5.5V(最大值)
  • 负载电压范围:5V至48V
  • 开关速率高达500kHz
  • 2个浪涌负载电流选项,持续10ms
  • 降低功耗和散热
    • 每通道导通电阻:140mΩ(典型值)
    • 电源电流:1.7mA(典型值)
    • 可设置负载电流限值
  • 稳定可靠的设计特性
    • 内部感性能量箝位在55V(典型值)
    • 短路保护
    • 反向电流检测,用于防止负载电源接线错误
    • ±1kV/42Ω、8μs/20µs浪涌保护
    • ±8kV接触放电和±25kV气隙放电ESD保护
    • 工作环境温度范围:-40°C至+125°C
  • 低电平有效FAULT指示:
    • 热过载
    • 反向负载电流检测
    • V5 电源欠压闭锁

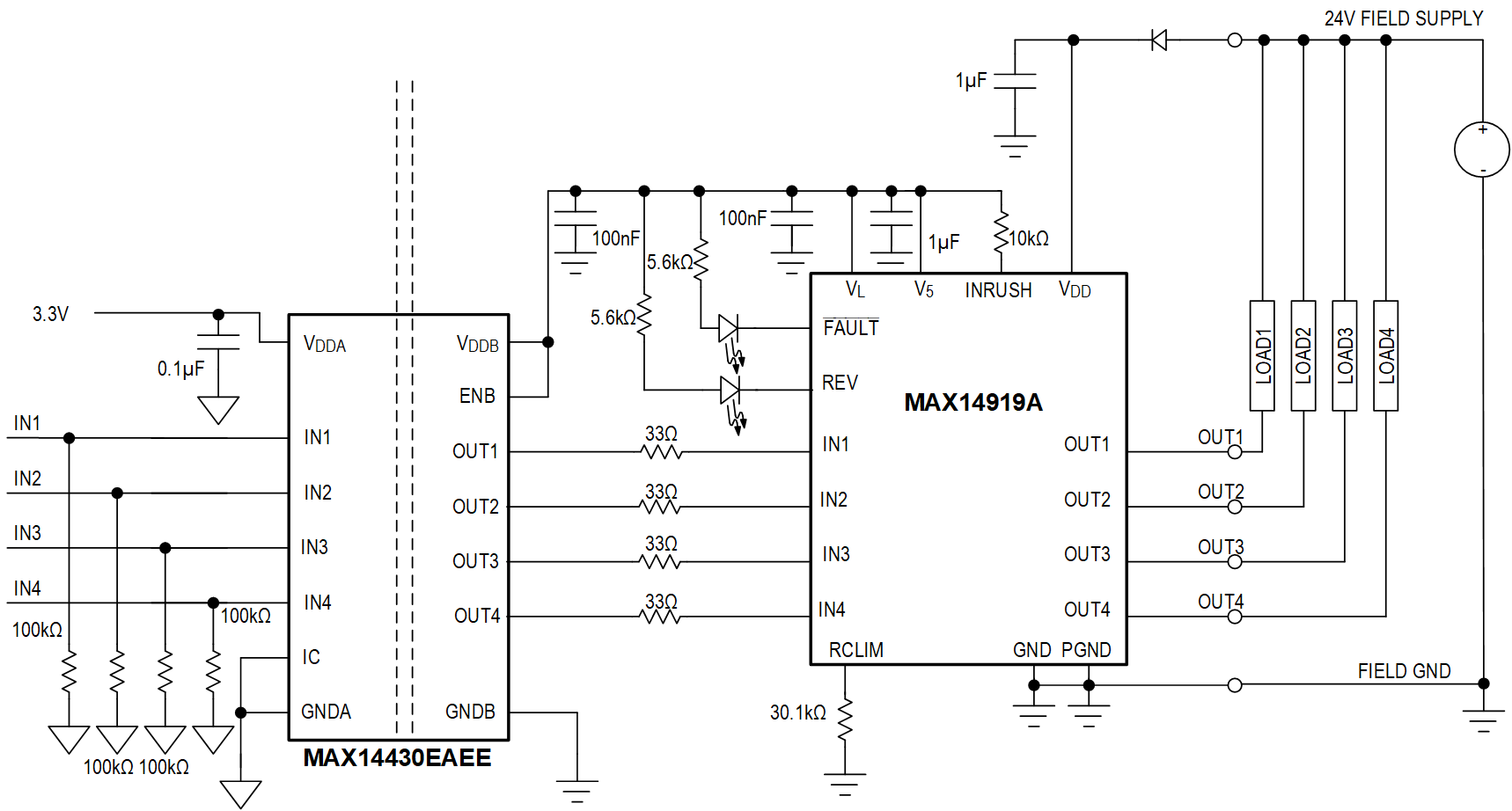

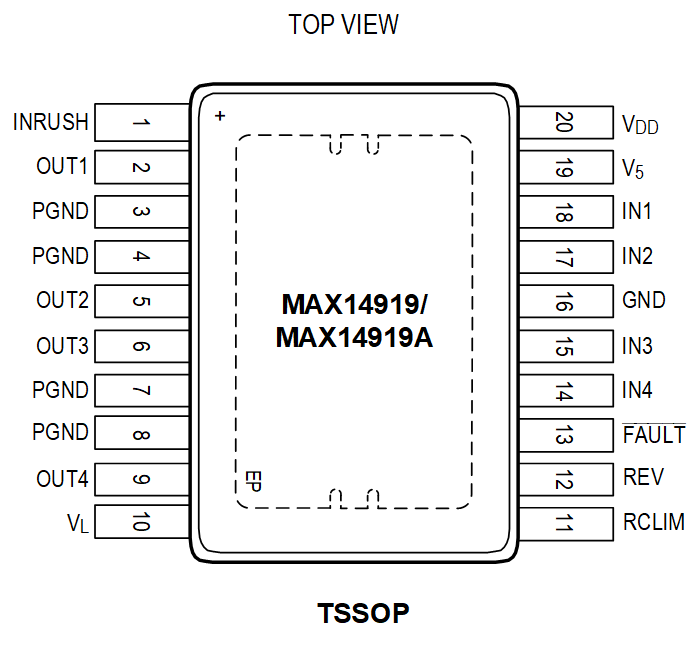

  • 紧凑型20引脚6.5mm x 6.4mm TSSOP封装

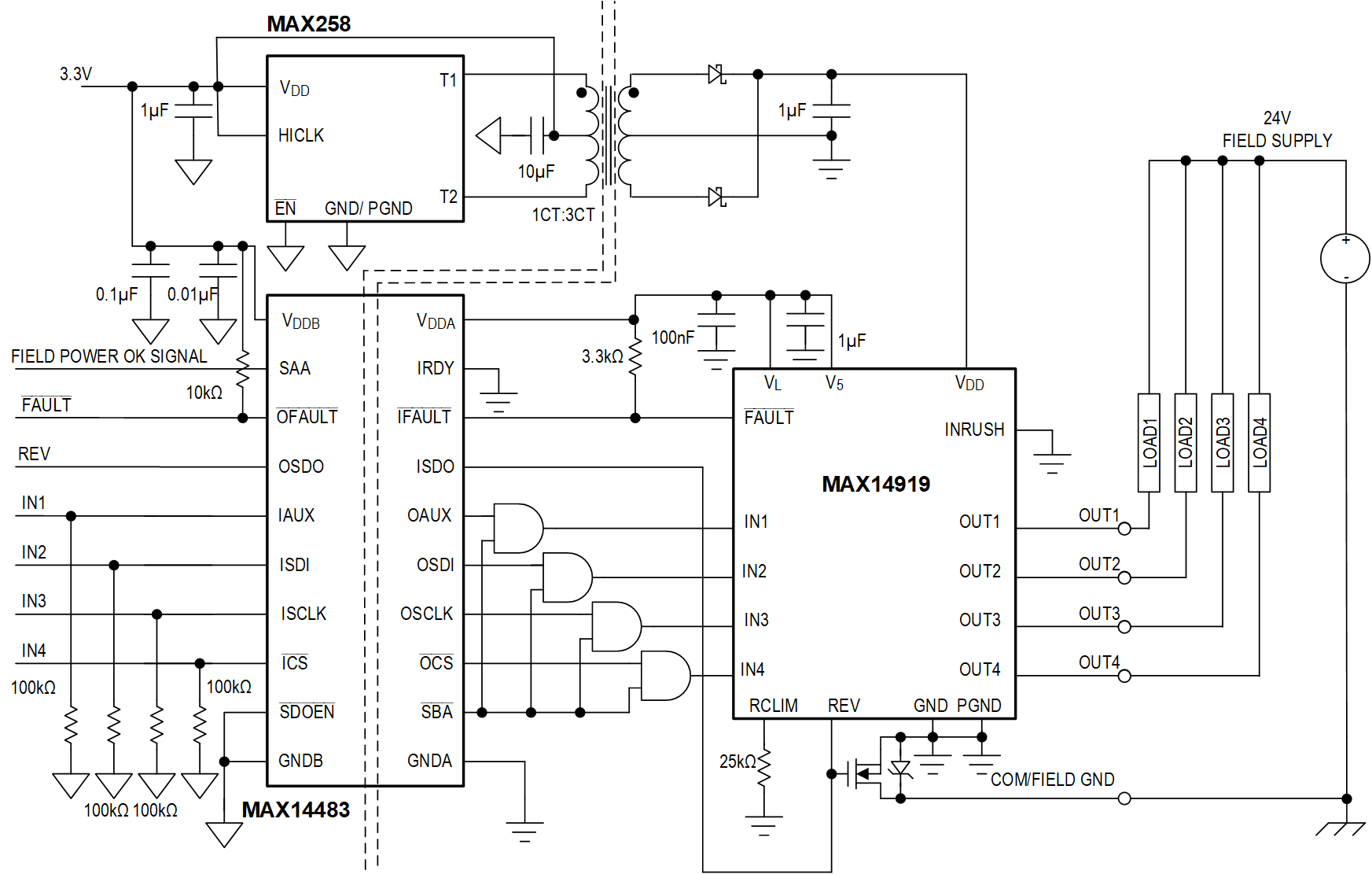

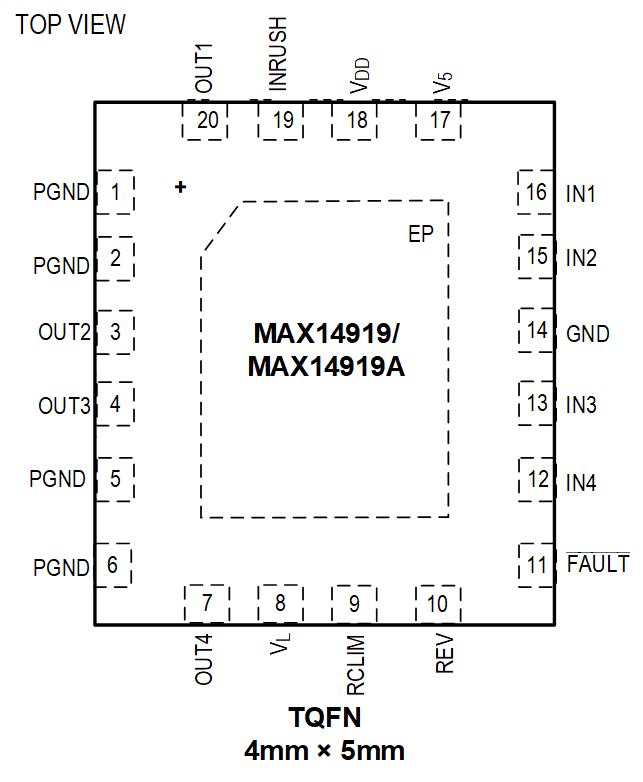

  • 紧凑型20引脚4mm x 5mm TQFN封装
更多细节
show more Icon

MAX14919/MAX14919A四通道低边开关是一款工业保护开关,每通道具有140mΩ(典型值)导通电阻(RON),集成±1kV/42Ω浪涌保护功能,可实现稳健运行。

可通过电阻准确设置限流值,确保提供100mA至800mA的工作电流。使用2倍冲击负载电流选项支持需要汲取大启动电流或冲击电流的负载。输出可采用并联方式,以实现更高负载电流。四个开关由引脚控制,可实现简单快速的切换,切换速度高达500kHz。

MAX14919/MAX14919A具有反向电流检测功能。对于非容性负载,MAX14919通过驱动一个外部FET来实施反向电流保护。MAX14919A具有反向电流指示功能。

使用内部高压箝位器可快速关断感性负载。这些开关受短路和过载保护。

MAX14919/MAX14919A四通道低边开关采用6.5mm x 6.4mm尺寸20-TSSOP封装和4mm x 5mm尺寸20-TQFN封装,额定工作温度范围为-40°C至+125°C。



应用

  • 工业数字输出
  • 继电器和电磁阀驱动器
  • PLC和DCS系统
  • 电机控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14919ATP+
  • HTML
  • HTML
MAX14919ATP+T
  • HTML
  • HTML
MAX14919AUP+
  • HTML
  • HTML
MAX14919AUP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 25, 2022

- 2237

ASSEMBLY

MAX14919AUP+

量产

MAX14919AUP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 25, 2022

- 2237

arrow down

ASSEMBLY

MAX14919AUP+

量产

MAX14919AUP+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX14919EVKIT

MAX14919评估套件

zoom

MAX14919EVKIT

MAX14919评估套件

MAX14919评估套件

特性和优点

  • 在宽范围的输入电压和负载条件下稳健运行
  • 在可选现场电源输入和输出接地的情况下,提供高达±1kV IEC61000-4-5浪涌保护
  • 通过LED指示故障和反向电流检测条件
  • 多个故障条件指示
    • 反向电流检测
    • V5输出欠压闭锁
    • RCLIM控制输入短路检测
    • 热关断故障
  • 包含用于输出端反向电流保护的FET
  • 提供冲击电流控制,支持高达2倍的最大负载电流
  • 通过电阻可选选项设置最大允许负载电流
  • 宽逻辑电压范围:+1.8V至+5.5V
  • 隔离电源输入范围:+3V至+5.5V
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX14919评估套件(EV套件)设计可靠,用于评估具有140mΩ(典型值)RON和±1kV/42Ω浪涌保护的MAX14919工业级四通道低边开关。

MAX14919评估套件内置隔离电源和信号接口,为MAX14919中的四个低边开关提供引脚电平控制。评估套件还具有反向电流保护功能,可防止因输出端和返回端接线错误造成的损坏。

评估套件已安装MAX14919AUP+(20 TSSOP-EP,6.5mm x 6.4mm尺寸)器件。



应用

  • 工业数字输出
  • 电机控制
  • PLC和DCS系统
  • 继电器和电磁阀驱动器
