MAX1489E

量产

±15kV ESD保护、四路、低功耗RS-232线接收器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 增强型ESD保护：
    • ±15kV——人体模型
    • ±8kV——IEC 1000-4-2，接触放电
    • ±15kV——IEC 1000-4-2，气隙放电
  • ESD事件期间不会发生闩锁
  • 低电源电流：350µA
  • 提供输入迟滞和时域滤波，无需进行外部滤波
  • 输入阈值稳定
  • 与MC1489、MC14C89、SN75189、SN75C189、DS1489和DS14C89引脚兼容

MAX1489E四通道、低功耗线路接收器专为恶劣环境中的EIA/TIA-232、EIA/TIA-562和CCITT V.28通信而设计。每个接收器输入都受到保护，可防止±15kV静电放电(ESD)冲击。这些输入支持±25V范围并具有迟滞和时域滤波功能。提供TTL和CMOS兼容输出。MAX1489E可确保数据速率达到120kbps。电源电流典型值为350µA。

MAX1489E与MC1489、MC14C89、SN75189、SN75C189、DS1489和DS14C89引脚兼容，采用14引脚塑料DIP和SO封装。



应用

  • 符合IEC 1000-4-2（以前的IEC 801-2）或±15kV ESD保护要求的设备
  • 数据终端设备(DTE)与数据电路终端设备(DCE)接口
  • 调制解调器
  • PC主板
MAX1489E
±15kV ESD保护、四路、低功耗RS-232线接收器

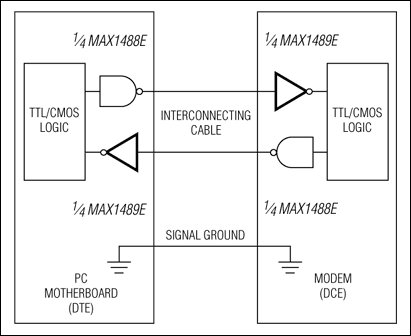

MAX1489E：典型工作电路
