概览

优势和特点

  • 简化电源需求
    • 3.0V至5.5V供电范围
    • -25V至+25V信号范围
  • 高性能
    • ±10nA (最大值)导通漏电流(MAX14760/MAX14762)
    • 20Ω (最大值)低导通电阻
    • 低至58mΩ (典型值)的导通电阻平坦度
    • 热关断保护
    • -40°C至+85°C工作温度范围
    • 宽带:115MHz (典型值)
  • 节省电路板空间
    • 小尺寸8引脚和10引脚TDFN封装

产品详情

MAX14760/MAX14762/MAX14764模拟开关允许通过超出其电源电压摆幅的双极性信号,器件采用+3.0V至+5.5V电源供电,支持-25V至+25V的信号范围。

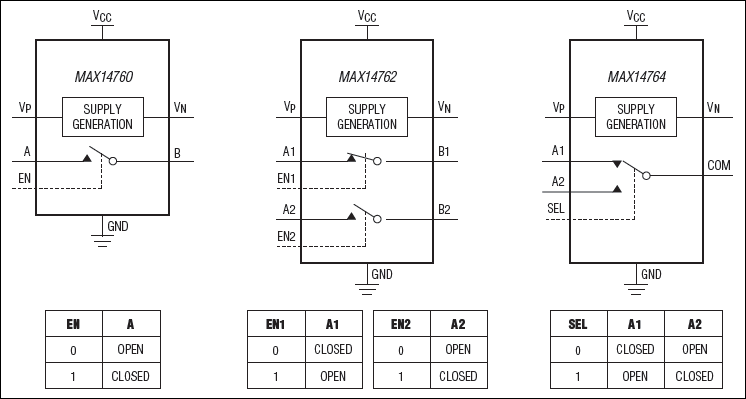

MAX14760为单路单刀单掷(SPST)模拟开关,MAX14762为双路SPST模拟开关,MAX14764则为单路单刀双掷(SPDT)模拟开关。

MAX14760/MAX14762/MAX14764具有20Ω (最大值)导通电阻和±10nA (最大值)导通漏电流(MAX14760/MAX14762)。

MAX14760/MAX14764提供8引脚(3mm x 3mm) TDFN封装,MAX14762提供10引脚(3mm x 3mm) TDFN封装。这些器件能够工作在-40°C至+85°C扩展级温度范围。

应用

  • ATE系统
  • 音频信号路由和切换
  • 工业测量系统
  • 仪表系统
  • 医疗系统
  • 光中继替代方案

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
