MAX14569
双对LLT，提供电荷泵和高ESD保护
真正的单向、12Mbps、双对逻辑电平转换器，集成5V电荷泵和较高的ESD保护
Viewing:
产品详情
- 0.01µA (典型值)超低关断电流
- 1µA (最大值)超低VL电源电流
- VL低至1.6V时仍可保证工作
- 连续电流驱动> 10mA
- VCC输入和输出线路提供增强ESD保护
- ±25kV人体模式
- ±15kV IEC 61000-4-2气隙放电
- ±12kV IEC 61000-4-2接触放电
- 16引脚QSOP封装
- -40°C至+85°C扩展级工作温度范围
MAX14569是一款专用的两对单向逻辑电平转换器，适用于工业和计量应用。电压VCC和VL设置器件两侧的逻辑电平。器件VL侧的逻辑高电平在器件VCC侧同样显示为高电压逻辑电平，反之亦然。

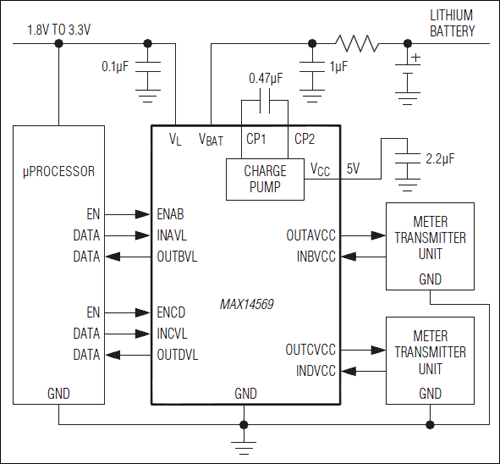

器件包括两对背靠背配置的逻辑电平转换器：一个逻辑电平转换器从低电压转换为高电压，另一个逻辑电平转换器从高电压转换为低电压。器件还集成了高效电荷泵，将电池输入VBAT升高至VCC (5V)。
器件提供超低功耗模式，将电源电流降至0.01µA (典型值)。器件还具有热短路保护功能，增强对外部切换信号系统的保护。
此外，器件在OUTAVCC、INBVCC、OUTCVCC和INDVCC端口上具有高达±25kV的人体模式(HBM)增强型静电放电(ESD)保护。MAX14569采用16引脚QSOP封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 自动抄表
- 工业网络
- 远端通信系统
