MAX13047E

单/双通道、双向低电压电平转换器

更多 showmore-icon

业内首款双向电平转换器,工作电压可低至+1.1V

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 双向电平转换
  • VL工作电压低至+1.1V
  • 关断模式下具有1µA (最大值)超低电源电流
  • 保证的推挽驱动数据速率
    • 8Mbps (+1.2V ≤ VL ≤ +3.6V,VCC ≤ +5.5V)
    • 16Mbps (+1.8V ≤ VL ≤ VCC ≤ +3.3V)
  • I/O VCC端具有扩展的ESD保护
    • ±15kV人体模型
    • ±15kV IEC61000-4-2气隙放电
    • ±8kV IEC61000-4-2接触放电
  • 低电源电流
  • 短路保护
  • 节省空间的µDFN及UTQFN封装
更多细节
show more Icon

MAX13046E/MAX13047E是具有±15kV ESD保护的双向电平转换器,为多电压供电系统中的数据传输提供电平转换。MAX13046E是单通道转换器,MAX13047E是双通道转换器。外部电压VCC和VL设置器件两侧的逻辑电平。MAX13046E/MAX13047E采用基于传输门的设计,任何数据线均可实现双方向(VL ⇔ VCC)的数据转换。MAX13046E/MAX13047E的VL范围为+1.1V至+3.6V或(VCC + 0.3V)中的较小值,VCC范围为+1.65V至+5.5V,这两款芯片可理想用于低压ASIC/PLD和高压系统间的数据转换。

MAX13046E/MAX13047E具有关断模式,可将电源电流降至低于1µA,过热短路保护和VCC侧的±15kV ESD保护可为传输外部信号的应用提供极强的保护。采用推挽驱动时,MAX13046E/MAX13047E可保证以8Mbps的数据速率工作。

MAX13046E采用6引脚µDFN封装,MAX13047E采用10引脚UTQFN封装,两款器件均工作于-40°C至+85°C扩展级温度范围。

应用

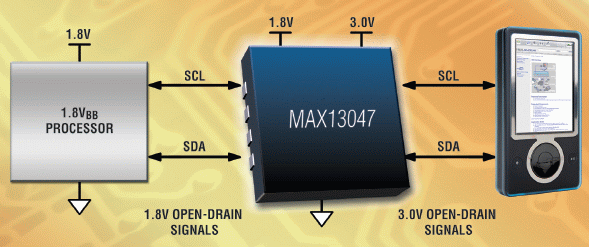

  • 蜂窝电话
  • CMOS逻辑电平转换
  • I²C和1-Wire转换
  • 便携式设备

产品技术资料帮助
