MAX13331

汽车DirectDrive®耳机放大器,提供输出保护和诊断功能

更多 showmore-icon

业内首款汽车耳机放大器,提供高达45V的输出保护和短路故障诊断

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 4V至5.5V单电源供电
  • 2MHz电荷泵可避免AM无线电干扰
  • 以地为参考的输出,省去庞大的隔直电容
  • 输出对地短路或对电池(VBAT可达+45V)短路保护,抛负载保护
  • 短路诊断输出
  • 可调增益(MAX13331)或固定的-1.5V/V增益(MAX13330)
  • 能够以1%的THD+N为每路32Ω负载提供135mW的功率
  • 低至0.01%的THD+N
  • 集成咔嗒/噼噗声抑制
  • 较高的PSRR省去了LDO
  • 输出电容不会导致低频响应失真
  • 输出引脚具有±15kV的人体模式ESD保护
更多细节
show more Icon

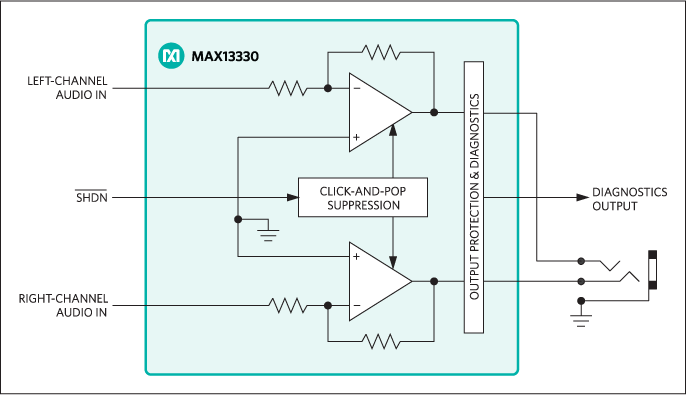

MAX13330/MAX13331立体声耳机放大器专为需要输出短路至电源/地保护、ESD保护的应用而设计,带有诊断功能,可理想用于汽车电子设备。这些器件采用Maxim独特的DirectDrive架构,在单电源供电时也能产生以地为参考的输出,无需大容量隔直流电容,从而有效节省电路板空间并降低元件高度。MAX13330放大器的增益由内部设置(-1.5V/V);MAX13331放大器的增益可由外接电阻调节。

MAX13330/MAX13331可为每路16Ω负载提供120mW的功率;为每路32Ω负载提供135mW的功率,具有0.01%的低THD+N。低输出电阻以及高度集成的电荷泵能够驱动低至8Ω的负载,允许用户使用小扬声器。217Hz频率下具有80dB的PSRR,使得这些器件能够工作在嘈杂的数字电源下,无需额外的线性稳压器。这些器件在耳机输出端具有±15kV的人体模式ESD保护和高达+45V的短路保护功能。完备的咔嗒/噼噗声抑制电路消除了启动、关断时的可闻噪声。低功耗关断模式下电源电流降至3µA (典型值)。

MAX13330/MAX13331工作在-40°C至+105°C AEC-Q100 2级汽车温度范围,采用16引脚QSOP封装。

应用

  • 汽车娱乐系统
  • 汽车后排座娱乐系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX13331GEE/V+
  • HTML
  • HTML
MAX13331GEE/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX13331EVKIT

MAX13330和MAX13331评估板

zoom

MAX13331EVKIT

MAX13330和MAX13331评估板

MAX13330和MAX13331评估板

特性和优点

  • 无需隔直电容
  • 4V至5.5V单电源供电
  • 可调节增益(MAX13331)
  • 每通道可向32Ω负载提供125mW功率(THD+N为0.01%)
  • 关断控制
  • 极其紧凑的解决方案
  • 小外型(1.2mm,最大值)设计
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试的表贴电路板

产品详情

MAX13331评估板(EV kit)是经过完全安装和测试的表贴电路板,用于评估MAX13331 DirectDrive®立体声耳机放大器。DirectDrive技术省去了放大器输出端与耳机之间的两个大容量隔直电容。MAX13331评估板输入端带有2个RCA插孔,输出端有一个3.5mm的耳机插孔,便于电路板的连接。

MAX13331评估板还可用来评估MAX13330 IC,只需更换U1 IC。

应用

  • 汽车娱乐系统
  • 汽车后排座娱乐系统
