特性
- 每个通道的输入范围可通过软件编程设置
- 单端输入范围
- 0至(3 x VREF)/2、(-3 x VREF)/2至0、0至3 x VREF、-3 x VREF至0、(±3 x VREF)/4、(±3 x VREF)/2和±3 x VREF
- 差分输入范围
- (±3 x VREF)/2、±3 x VREF和±6 x VREF
- 8路单端或4路差分模拟输入(MAX1300)
- 4路单端或2路差分模拟输入(MAX1301)
- ±16.5V过压容限输入
- 内部或外部基准
- 115ksps最大采样速率
- +5V单电源供电
- 20/24引脚TSSOP封装

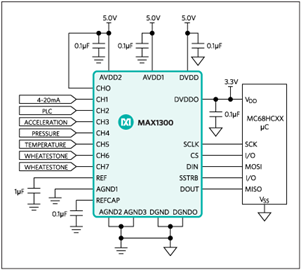

MAX1300/MAX1301多量程、低功耗、16位、逐次逼近型模数转换器(ADC),采用+5V单电源供电,具有高达115ksps的吞吐量。独立的数字电源允许通过SPI/QSPI™/MICROWIRE™兼容的串行接口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)。完全关断模式则可将电源电流进一步降至1µA (典型值)。
MAX1300提供8路(单端)或4路(真差分)模拟输入通道。MAX1301则提供4路(单端)或2路(真差分)模拟输入通道。每一路模拟输入通道都可通过软件独立编程设置为7种单端输入范围[0至(3 × VREF)/2、(-3 × VREF)/2至0、0至3 × VREF、-3 × VREF至0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF]和3种差分输入范围[(±3 × VREF)/2、±3 × VREF、±6 × VREF]。
片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1300/MAX1301还可接受3.800V至4.136V的外部基准源。
MAX1300采用24引脚TSSOP封装,而MAX1301采用20引脚TSSOP封装。每款器件都可工作在-40°C至+85°C的温度范围内。
应用
- 航空电子
- 数据采集系统
- 工业控制系统
- 机器人技术
