MAX1302

量产

8通道、±VREF多量程输入、串行16位ADC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每个通道的输入范围可通过软件编程
  • 单端输入范围
    • 0V至+VREF/2、-VREF/2至0V、0V至+VREF、-VREF至0V、±VREF/4、±VREF/2和±VREF
  • 差分输入范围
    • ±VREF/2、±VREF和±2 x VREF
  • 8路单端或4路差分模拟输入
  • ±6V过压容限输入
  • 内部或外部基准
  • 115ksps最大采样速率
  • +5V单电源供电
  • 24引脚TSSOP封装

MAX1302为多量程、低功耗、16位逐次逼近型模/数转换器(ADC)，采用+5V单电源供电，具有高达115ksps的吞吐率。独立的数字电源允许通过SPI/QSPI™/MICROWIRE®兼容串口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)；完全关断模式则可将电源电流进一步降至1µA (典型值)。
MAX1302提供8路(单端)或4路(真差分)模拟输入通道。每路模拟输入通道都可通过软件独立编程设置为7种单端输入量程(0V至+VREF/2、-VREF/2至0V、0V至+VREF、-VREF至0V、±VREF/4、±VREF/2和±VREF)和3种差分输入量程(±VREF/2、±VREF和±2 x VREF)之一。 片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1302还可采用3.800V至4.136V外部基准源。
MAX1302采用24引脚TSSOP封装。工作在-40°C至+85°C温度范围。

应用

  • 航空电子
  • 数据采集系统
  • 工业控制系统
  • 机器人技术
MAX1302
8通道、±VREF多量程输入、串行16位ADC

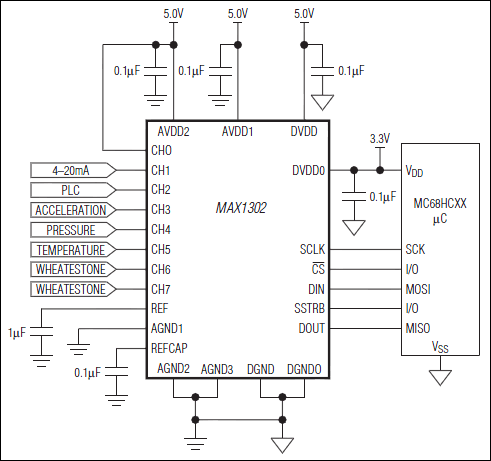

MAX1302: Typical Application Circuit
