概览
优势和特点
- 每个通道的输入范围可通过软件编程设置
- 单端输入范围：
- 0至(3 × VREF)/2、(-3 × VREF)/2至0、0至3 × VREF、-3 × VREF至0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF)
- 差分输入范围
- (±3 × VREF)/2、3 × VREF、±6 × VREF
- 8路单端或4路差分模拟输入(MAX1032)
- 4路单端或2路差分模拟输入(MAX1033)
- ±16.5V过压容限输入
- 内部或外部基准
- 115ksps最高采样速率
- +5V单电源供电
- 20/24引脚TSSOP封装
产品详情

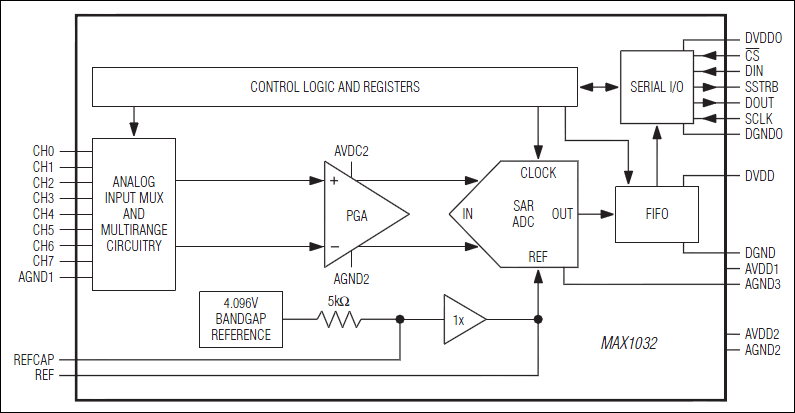

MAX1032/MAX1033是多量程、低功耗、14位逐次逼近型模数转换器(ADC)，采用+5V单电源供电，转换速率高达115ksps。独立的数字电源允许通过SPI™/QSPI™/MICROWIRE™兼容的串行接口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)。完全关断模式则可将电源电流降至1µA (典型值)。
MAX1032提供8路(单端)或4路(真差分)模拟输入通道。MAX1033则具有4路(单端)或2路(真差分)模拟输入通道。每个模拟输入通道都可通过软件独立编程设置为7种单端输入范围(0至(3 × VREF)/2、(-3 × VREF)/2至0、0至3 × VREF、-3 × VREF至0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF)和3种差分输入范围((±3 × VREF)/2、3 × VREF、±6 × VREF)。
片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1032/MAX1033还可接受3.800V和4.136V之间的外部基准。
MAX1032提供24引脚TSSOP封装，MAX1033提供20引脚TSSOP封装。每款器件都工作在-40°C至+85°C温度范围内。
应用
- 航空电子
- 数据采集系统
- 工业控制系统
- 机器人技术
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
