概览
优势和特点
- 8路单端或4路差分输入(MAX1148/MAX1149)
- 4路单端或2路差分输入(MAX1146/MAX1147)
- 内部复用器和T/H
- 单电源工作
- 4.75V至5.25V供电(MAX1146/MAX1148)
- 2.7V至3.6V供电(MAX1147/MAX1149)
- 内部基准
- +4.096V (MAX1146/MAX1148)
- +2.500V (MAX1147/MAX1149)
- 116ksps采样率
- 低功耗
- 1.1mA (116ksps)
- 120µA (10ksps)
- 12µA (1ksps)
- 300nA (关电模式)
- SPI/QSPI/MICROWIRE兼容

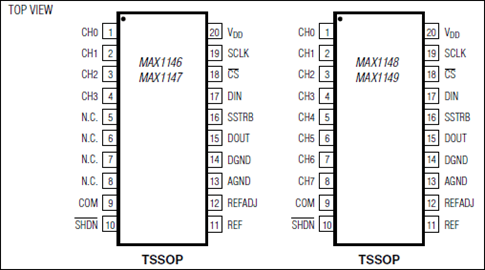

- 20引脚TSSOP
产品详情
MAX1146–MAX1149低功耗，14位，多路，模数转换器(ADC)具有内部采样/保持(T/H)，电压基准和时钟。MAX1146/MAX1148由+4.75V至+5.25V单电源供电，MAX1147/MAX1149由+2.7V至+3.6V单电源供电。所有模拟输入均可以由软件设置为单极性/双极性和单端/差分模式。
4线串行接口可不通过外部逻辑接口直接连接SPI™/QSPI™/MICROWIRE™器件。串行触发输出(SSTRB)可实现与数字信号处理器的方便连接。MAX1146–MAX1149采用内部时钟或外部串行时钟实现逐次逼近的模数字转换。
MAX1146/MAX1148内置+4.096V基准，而MAX1147/MAX1149内置+2.500V基准。所有器件均可以使用1.5V至VDD的外部基准。
MAX1146–MAX1149提供一个硬件关断和两个软件关断工作模式。软件关断模式可以在转换间隙使器件关断。关断时，访问串行接口自动启动器件。极短的启动时间允许在所有转换间隙关断。该技术可将快速启动时的电源电流降至120µA。 MAX1146–MAX1149采用20引脚TSSOP封装。
应用
- 电池供电仪表
- 数据采集
- 医疗仪器
- 便携式数据记录
- 过程控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
