概览

优势和特点

  • 16位分辨率，无误码
  • +5V单电源工作
  • 可调的逻辑电平(+2.7V至+5.25V)
  • 输入电压范围：0至VREF
  • 内部(+4.096V)或外置基准(+3.8V至AVDD)
  • 内部采样/保持，4MHz输入带宽
  • 内部或外部时钟
  • SPI/QSPI/MICROWIRE兼容的串行接口，MAX1168能够完成DSP启动的转换
  • 8位位宽或16位位宽数据输出模式(仅MAX1168)
  • 4通道(MAX1167)或8通道(MAX1168)输入复用器
    • 扫描模式顺序转换多个
    • 通道或连续转换单个通道
  • 低功耗
    • 200ksps时，3.6mA
    • 100ksps时，1.85mA
    • 10ksps时，185µA
    • 0.6µA的完全关断模式
  • 小型封装尺寸
    • 16引脚QSOP封装(MAX1167)
    • 24引脚QSOP封装(MAX1168)

产品详情

MAX1167/MAX1168为低功耗、多通道、16位逐次逼近型模数转换器(ADC)，具有集成的+4.096V基准、一个基准缓冲器、一个内部振荡器、自动关断等特点，并带有一个高速SPI™/QSPI™/MICROWIRE™兼容的接口。MAX1167/MAX1168采用单+5V模拟电源工作，且具有独立的数字电源，允许直接与+2.7V至+5.5V的数字逻辑接口。

采用外部基准、工作于采样速率为200ksps时，MAX1167/MAX1168的功耗仅为3.6mA (AVDD = DVDD = +5V)。在10ksps时，AutoShutdown™将电源电流降到185µA，在更低采样速率下，功耗可低至10µA以下。

MAX1167包括一个4通道的输入多路复用器，MAX1168接受多达8路的模拟输入。另外，MAX1168具有DSP帧同步输入和输出，它简化了数字信号处理器(DSP)启动的转换。MAX1168包括一个数据位宽选择输入，用于选择8位位宽或16位位宽模式。两个器件都具有扫描模式，可以顺序转换各个通道或连续转换某一个通道。

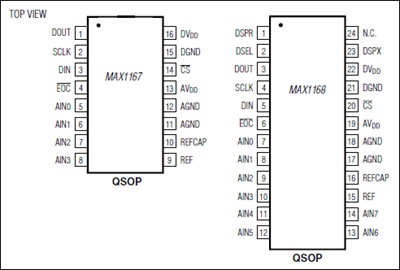

优异的动态性能及低功耗，结合易于使用和内置基准等特性，使MAX1167/MAX1168尤其适合于控制和数据采集，或其它对功耗和尺寸要求严格的应用。MAX1167采用16引脚QSOP封装，MAX1168采用24引脚QSOP封装。两个器件均保证工作在整个商业级(0°C至+70°C)和扩展工业级(-40°C至+85°C)温度范围。利用MAX1168评估板可对MAX1168进行评估。

应用

  • 加速计测量
  • 数据采集系统
  • 工业I/O模块
  • 工业过程控制
  • 电机控制
  • 热电偶测量

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
