MAX1123

1.8V、10位、210Msps模数转换器,LVDS输出,适用于宽带系统

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 210Msps转换速率
  • fIN = 100MHz/500MHz时, SNR = 57.4dB/56dB
  • fIN = 100MHz/500MHz时, SFDR = 74.5dBc/62.6dBc
  • fNOTCH = 28.8MHz时,NPR = 53.6dB
  • 单电源1.8V供电
  • 210Msps时,功耗为460mW
  • 内置采样保持和基准
  • 内部可选择2分频时钟输入
  • LVDS数字输出,提供数据时钟输出
  • 可提供评估板(请定购MAX1124EVKIT)
更多细节
show more Icon

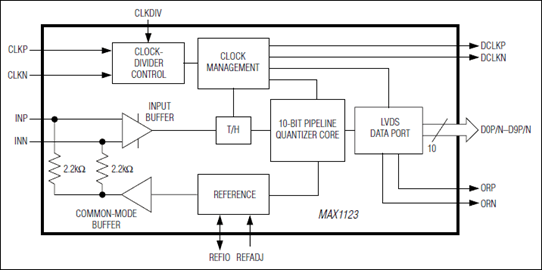

MAX1123是单片、10位、210Msps模数转换器(ADC),采用优化设计,在高达500MHz的较高IF提供出众的动态性能。该器件转换速率可达210Msps,而功耗仅为460mW。

采样速率210Msps、输入频率100MHz时, MAX1123具有74.5dBc的无杂散动态范围(SFDR)。优异的57.4dB的信噪比(SNR) (10MHz时)在高达500MHz的输入频率范围内保持平坦(1.5dB)。此特性使MAX1123非常适合蜂窝基站中的数字预失真等宽带应用。

MAX1123采用1.8V单电源供电。器件的模拟输入设计为差分或单端方式,可采用交流或直流耦合。该ADC还具有可选的片内2分频时钟电路,允许采用高达420MHz的时钟,有利于降低输入时钟的相位噪声。建议采用差分LVDS时钟,以获得最佳性能。转换器数字输出兼容于LVDS逻辑电平,数据格式可选择2的补码或偏移二进制码。

MAX1123提供带裸焊盘(EP)的68引脚QFN封装,工作于工业级温度范围(-40°C至+85°C)。

关于MAX1123的引脚兼容、更低速或更高速版本,请参考MAX1122 (170Msps)和MAX1124 (250Msps)数据资料。关于MAX1123的更高速、引脚兼容8位版本,请参考MAX1121数据资料。

若需了解所有与该器件引脚兼容的8位/10位/12位高速ADC,请参考参数表

应用

  • 电缆头系统
  • 通信测试设备
  • 数字式预校正接收器
  • 雷达和卫星子系统天线阵处理器
  • 无线及有线宽带通信
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1123EGK+D
  • HTML
  • HTML
MAX1123EGK+TD
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

ASSEMBLY

MAX1123EGK+D

量产

MAX1123EGK+TD

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

arrow down

ASSEMBLY

MAX1123EGK+D

量产

MAX1123EGK+TD

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

MAX1124_EVKIT

MAX1121、MAX1122、MAX1123和MAX1124评估板

zoom

MAX1124_EVKIT

MAX1121、MAX1122、MAX1123和MAX1124评估板

MAX1121、MAX1122、MAX1123和MAX1124评估板

特性和优点

  • 使用MAX1124时,最大250Msps转换速率
  • 低电压、低功耗
  • 全差分输入配置
  • 板上差分输出驱动器
  • 可选择次级变压器
  • 经过完全安装与测试
  • 可用于评估MAX1121 (8位)、MAX1122 (10位)、MAX1123 (10位)

产品详情

MAX1124评估板(EV kit)是经过完全安装和测试的电路板,含有对MAX1121 (8位、250Msps), MAX1122 (10位、170Msps), MAX1123 (10位、210Msps)和MAX1124 (10位、250Msps)模/数转换器(ADC)进行评估的全部元件。MAX1121-MAX1124接收差分模拟输入;评估板可以将用户提供的单端信号源转换成差分输入。ADC的数字输出可由高速逻辑分析仪或数据采集系统进行采集、分析。评估板采用1.8V和3.3V电源供电,还能够将用户提供的交流信号转换成时钟信号。评估板预先装配有MAX1124器件,欲评估引脚兼容的MAX1121/MAX1122/MAX1123器件,请联系工厂获取免费样品。

应用

  • 电缆头系统
  • 通信测试设备
  • 数字式预校正接收器
  • 雷达和卫星子系统天线阵处理器
  • 无线及有线宽带通信

MAX1124EVKIT

MAX1121、MAX1122、MAX1123和MAX1124评估板

zoom

MAX1124EVKIT

MAX1121、MAX1122、MAX1123和MAX1124评估板

MAX1121、MAX1122、MAX1123和MAX1124评估板

特性和优点

  • 使用MAX1124时,最大250Msps转换速率
  • 低电压、低功耗
  • 全差分输入配置
  • 板上差分输出驱动器
  • 可选择次级变压器
  • 经过完全安装与测试
  • 可用于评估MAX1121 (8位)、MAX1122 (10位)、MAX1123 (10位)

产品详情

MAX1124评估板(EV kit)是经过完全安装和测试的电路板,含有对MAX1121 (8位、250Msps), MAX1122 (10位、170Msps), MAX1123 (10位、210Msps)和MAX1124 (10位、250Msps)模/数转换器(ADC)进行评估的全部元件。MAX1121-MAX1124接收差分模拟输入;评估板可以将用户提供的单端信号源转换成差分输入。ADC的数字输出可由高速逻辑分析仪或数据采集系统进行采集、分析。评估板采用1.8V和3.3V电源供电,还能够将用户提供的交流信号转换成时钟信号。评估板预先装配有MAX1124器件,欲评估引脚兼容的MAX1121/MAX1122/MAX1123器件,请联系工厂获取免费样品。

应用

  • 电缆头系统
  • 通信测试设备
  • 数字式预校正接收器
  • 雷达和卫星子系统天线阵处理器
  • 无线及有线宽带通信
