MAX1213N

1.8V、低功耗、12位、170Msps ADC，用于宽带系统

引脚兼容的170Msps至250Msps、12位/10位/8位ADC系列产品，提供业内最佳的动态特性

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 170Msps转换速率
  • 卓越的低噪声指标
    • fIN = 100MHz时，SNR = 67.2dB
    • fIN = 250MHz时，SNR = 65.2dB
  • 极高的动态范围
    • fIN = 100MHz时，SFDR = 87dBc
    • fIN = 250MHz时，SFDR = 79dBc
  • 1.8V单电源供电
  • fSAMPLE = 170MHz，fIN = 100MHz时功耗为720mW
  • 内置采样保持放大器
  • 内置1.24V带隙基准
  • 内部可选择2分频时钟输入
  • LVDS数字输出，提供数据时钟输出
  • 提供MAX1213NEVKIT

MAX1213N是单片、12位、170Msps模/数转换器(ADC)，采用优化设计，在300MHz的较高IF频下提供卓越的动态性能。该器件的转换速率高达170Msps，功耗仅为720mW。

170Msps速率、输入频率100MHz时，MAX1213N的无杂散动态范围(SFDR)为87dBc。高达67.2dB的信噪比(SNR)能够在输入频率为250MHz时保持平坦(2dB以内)，非常适合通信接收机，电缆端接收器和蜂窝基站收发器中的功放预失真等宽带应用。

MAX1213N采用1.8V单电源供电。模拟输入设计为交流耦合差分或单端方式。这款ADC还具有可选择的内部2分频时钟电路，用户可以使用高达340MHz的时钟频率。推荐使用低电压差分信号(LVDS)采样时钟，以获得最佳性能。转换器的数字输出兼容于LVDS，数据格式可以选择2的补码或偏移二进制码。

MAX1213N采用68引脚的QFN封装，具有裸焊盘(EP)，工作在工业级温度范围(-40°C至+85°C)。

应用

  • 基站功放线性化调节
  • 电缆头接收器
  • 通信测试设备
  • 雷达及卫星子系统
  • 无线及有线宽带通信
MAX1213N
1.8V、低功耗、12位、170Msps ADC，用于宽带系统

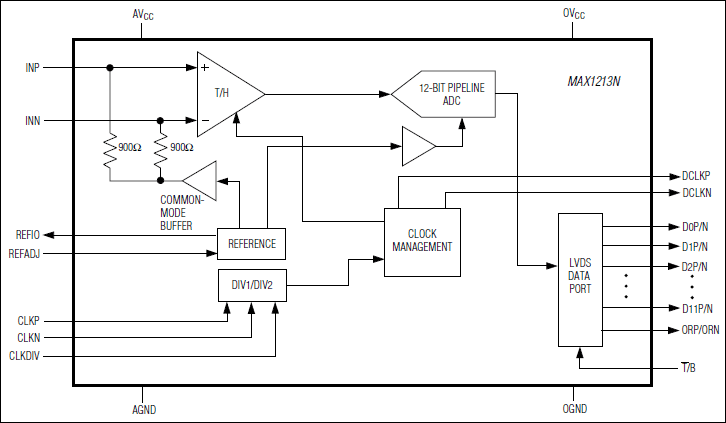

MAX1213N：原理框图
