LTC6907

不推荐用于新设计

采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电源电流：36μA (在 400kHz)
  • 1% 频率准确度 (从 0ºC 至 70ºC)
  • 频率范围：40kHz 至 4MHz
  • 由一个电阻器来设定振荡器频率
  • -40ºC 至 125ºC 工作温度范围
  • 启动时间低于 200μs (在 4MHz)
  • 上电之后的第一个周期是准确的
  • 150Ω CMOS 输出驱动器
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装

LTC®6907 是一款精准的可编程振荡器，具有多用途、紧凑和易于使用的特点。微功率操作有利于便携式和电池供电型设备。当采用一个 3V 电源时，LTC6907 的消耗电流为 36μA (在 400kHz)。

单个电阻器负责在一个 10 : 1 的范围内设置振荡器频率，初始准确度优于 0.65%。可对输出频率进行 1、3 或 10 分频，以横跨一个 100 : 1 的总频率范围 (40kHz 至 4MHz)。

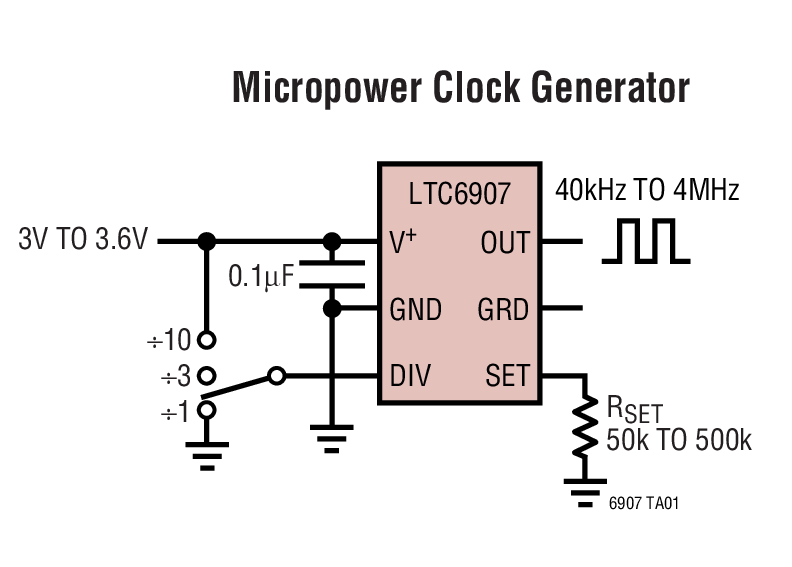

LTC6907 可容易地采用下面的简单公式进行编程：

fOUT = 4MHz / N • (50k / RSET)

N = 10 DIV 引脚 = V+
3 DIV 引脚 = 开路
1 DIV 引脚 = GND

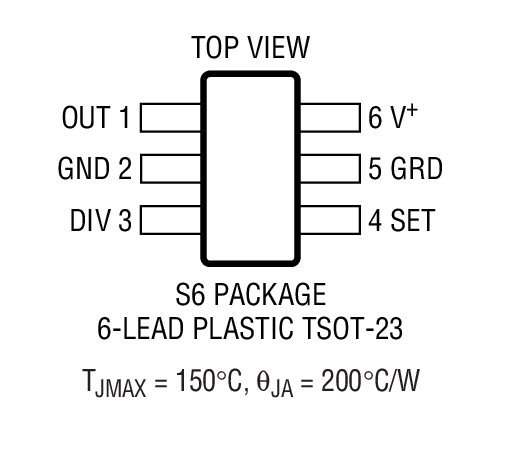

LTC6907 采用 6 引脚 SOT-23 (ThinSOT) 封装。

如需具有停机功能或较低工作频率的器件版本，请与凌力尔特公司联系。


Applications

  • 低成本的精准可编程振荡器
  • 晶体和陶瓷振荡器的坚固、紧凑和微功率型替代方案
  • 高冲击和振动环境
  • 便携式和电池供电型设备
  • PDA 和蜂窝电话
LTC6907
采用 SOT-23 封装、微功率、电阻器设定 40kHz 至 4MHz 频率的振荡器

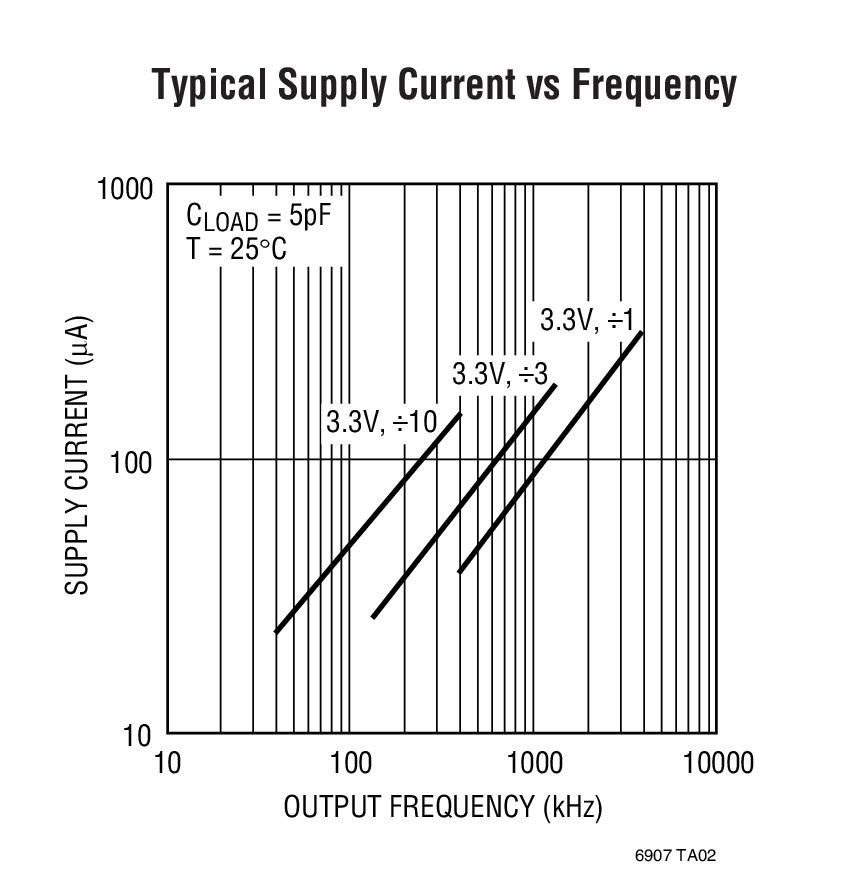

Micropower Clock Generator Typical Supply Current vs Frequency Product Package 1
