- 116dB CMRR (不受增益大小的影响)
- 最大失调电压:100μV
- 最大失调电压漂移:250nV/ºC
- -40ºC 至 125ºC 的工作温度范围
- 轨至轨输入范围
- 轨至轨输出摆幅
- 工作电源:2.7V 至 5.5V
- 采用 MS8 和 3mm x 3mm x 0.8mm DFN 封装
产品详情
LTC®6800 是一款精准的仪表放大器。采用一个单 5V 电源时,其 CMRR 的典型值为 116dB,并与增益大小无关。输入失调电压保证低于 100uV,温度漂移小于 250nV/ºC。LTC6800 易于使用;与传统的运放相似,LTC6800 的增益也可通过两个外部电阻器来调节。
LTC6800 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号,然后再由一个零漂移运算放大器对该单端信号进行放大。

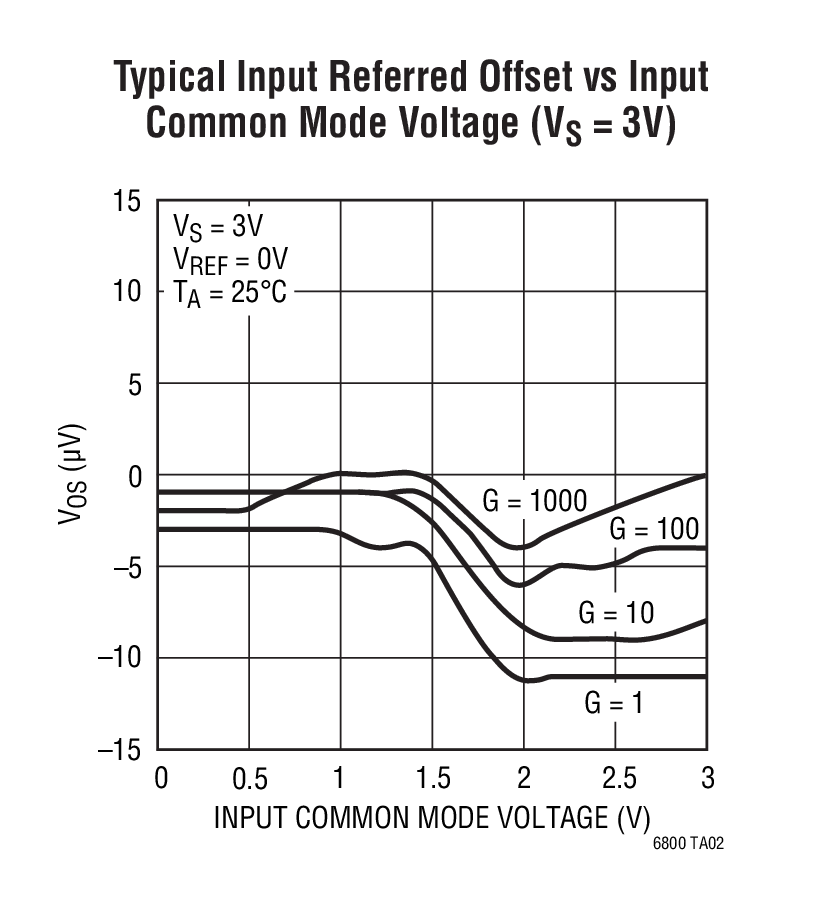

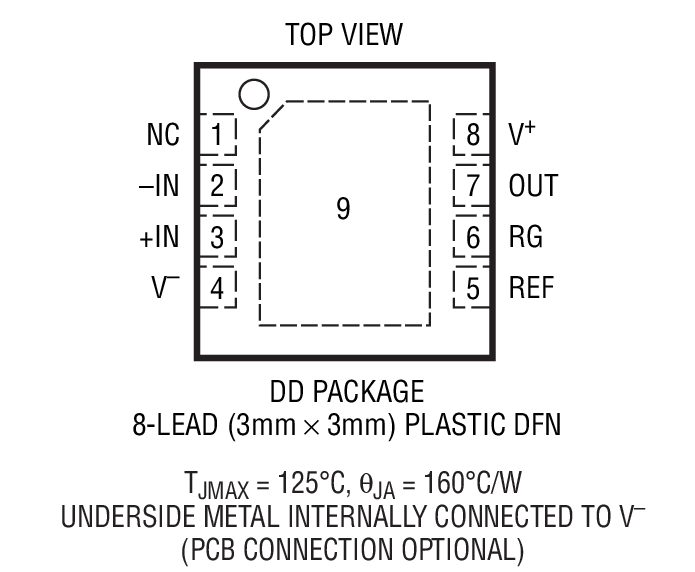

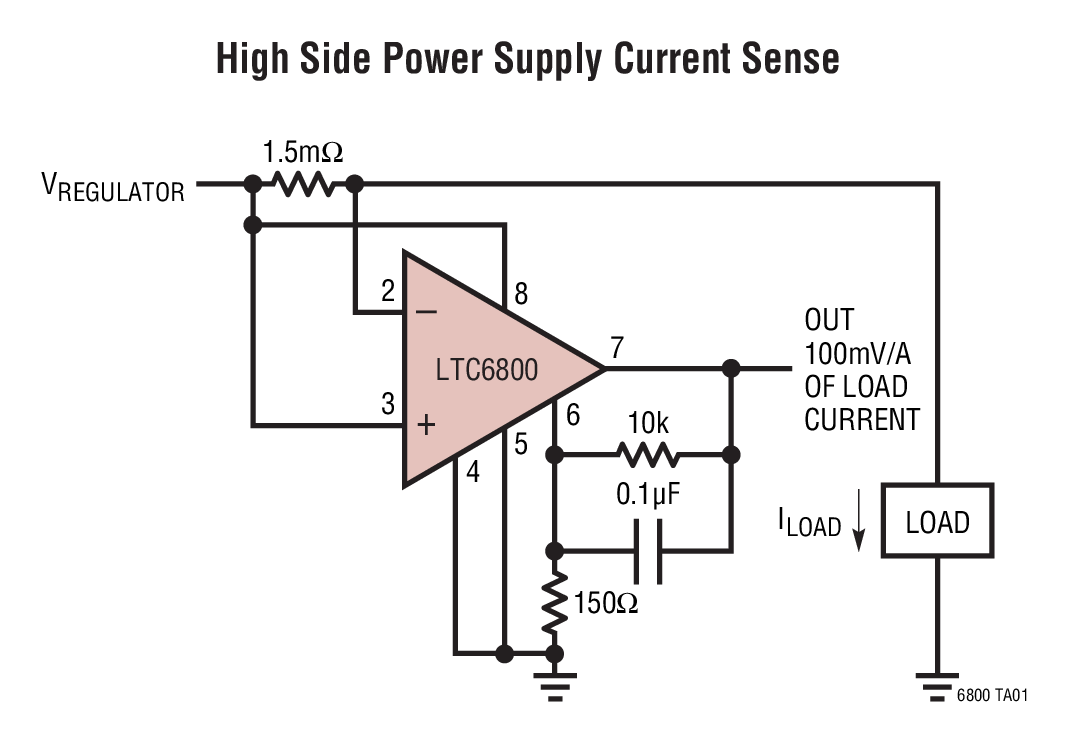

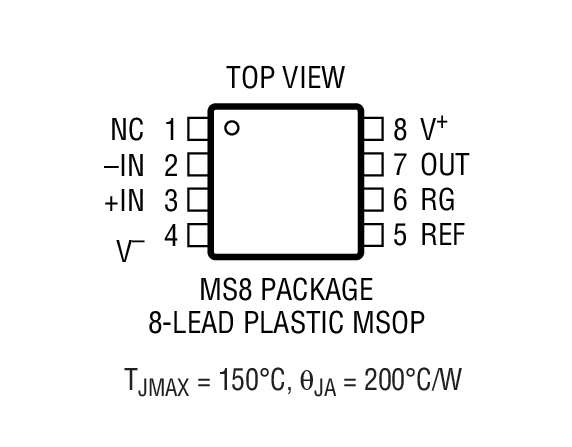

差分输入的工作范围为轨至轨,单端输出的摆幅为轨至轨。LTC6800 采用 MS8 表面安装型封装。对于空间受限的应用,LTC6800 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。
应用
- 热电偶放大器
- 电子秤
- 医疗仪表
- 应变仪放大器
- 高分辨率数据采集
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
配套产品推荐
LTC6800 配套产品
推荐 使用的相关器件
