概览
优势和特点
- 两个具有差分放大器的匹配、7MHz 二阶低通滤波器
- 增益匹配：±0.35dB (最大值)，通带

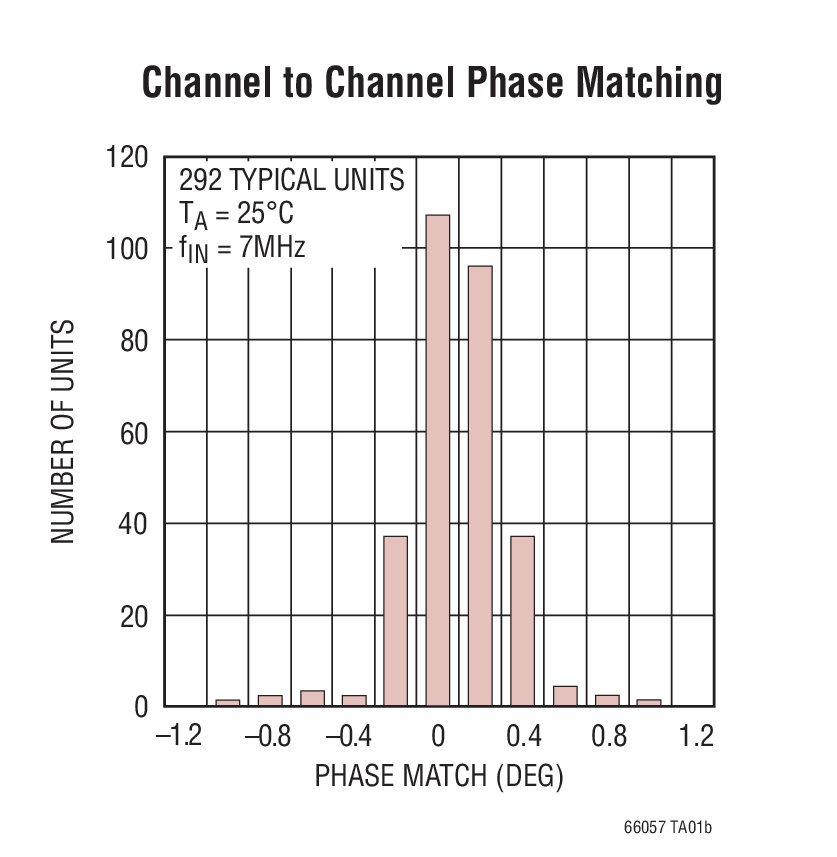

- 相位匹配：±1.2° (最大值)，通带
- 单端或差分输入
- 通带中的失真 <–90dBc
- 2.1nV/√Hz 运算放大器噪声密度
- 可通过引脚来选择增益 (0dB/12dB/14dB)
- 可通过引脚来选择功耗 (0.35mA/16.2mA/33.1mA）
- 轨至轨输出摆幅
- 可调输出共模电压控制
- 缓冲、低阻抗输出
- 2.7V 至 5.25V 电源电压范围

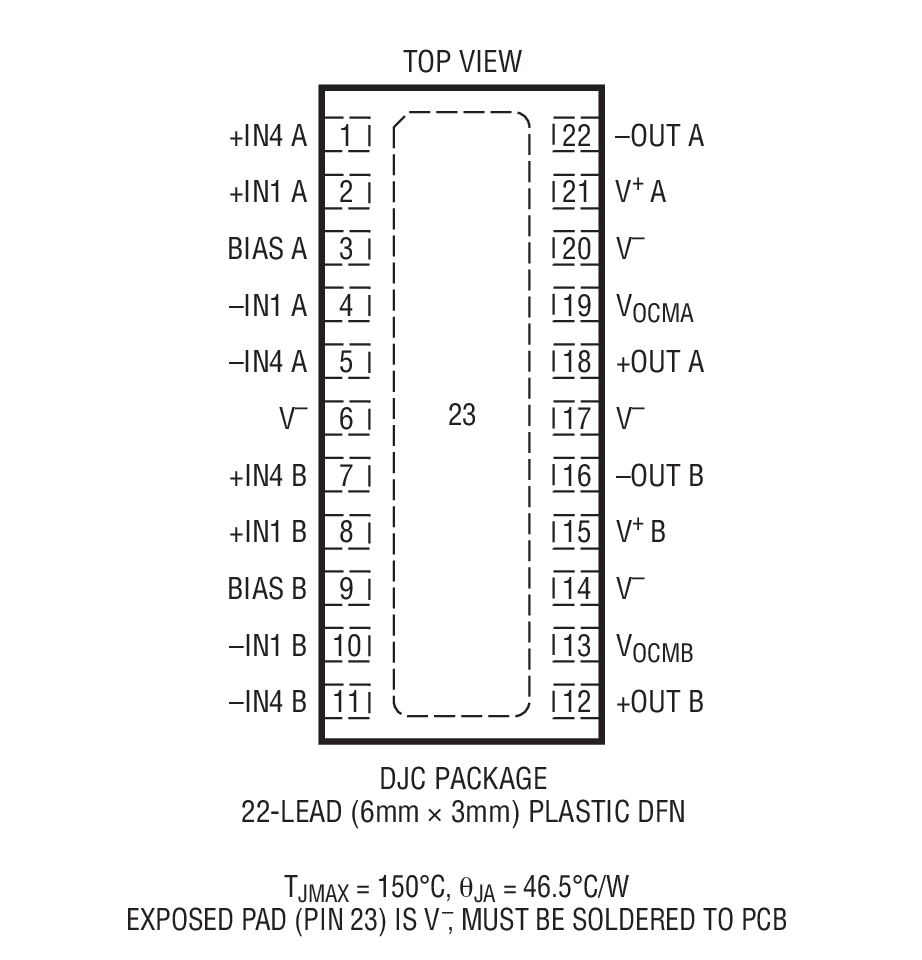

- 小外形 22 引脚 6mm x 3mm x 0.75mm DFN 封装
产品详情

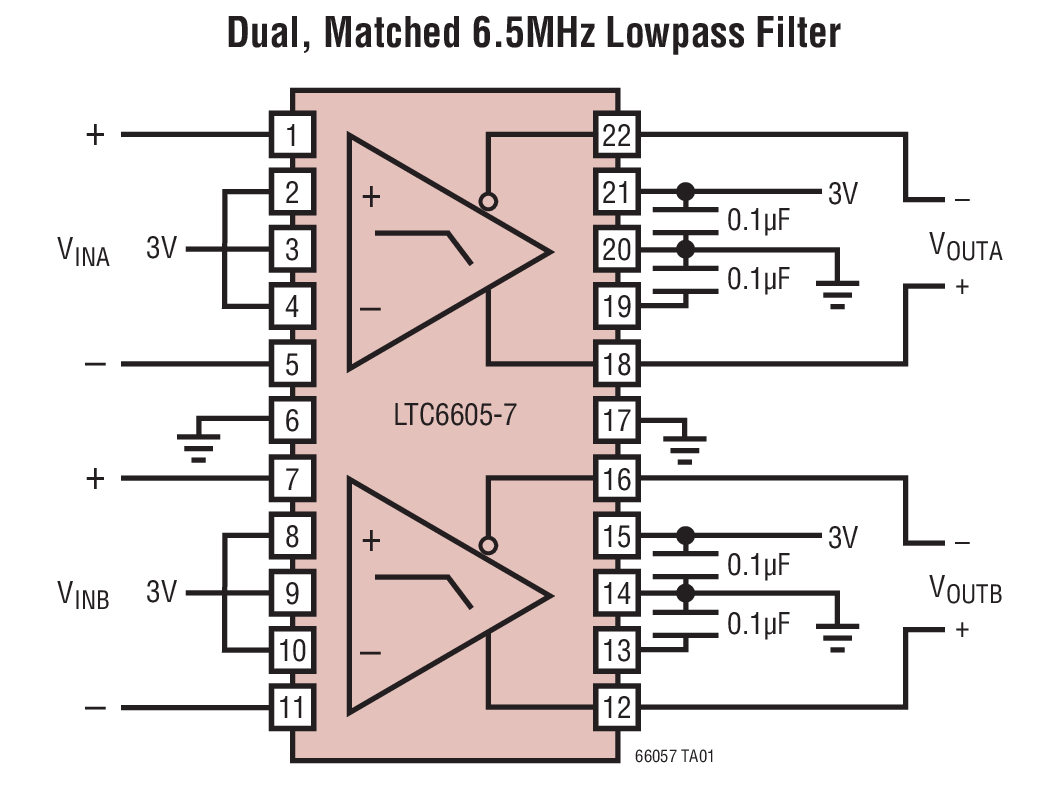

LTC®6605-7 包含两个独立的全差分放大器，被配置成匹配的二阶低通滤波器。滤波器的 f–3dB 在 6.5MHz 至 10MHz 范围是可调的。
内部放大器是全差分型的，具有非常低的噪声和失真，而且与 16 位动态范围系统相兼容。输入能够接受单端或差分信号。为每个放大器提供了一个输入引脚，用于设定差分输出的共模电平。
经过激光修整的内部电阻器和电容器负责确定一个精准、高度匹配的 (在增益和相位上) 7MHz 二阶滤波器响应。用于每个通道的单个可任选外部电阻器能够修整每个放大器的频率响应。
三态 BIAS 引脚用于确定每个放大器的功耗，从而允许在停机、中等功率或满功率之间进行选择。
LTC6605-7 采用紧凑型 6mm x 3mm 22 引脚无引线 DFN 封装，并可在 –40℃ 至85℃ 的温度范围内运作。
Applications
- 宽带无线 ADC 驱动器/滤波器
- 抗混叠滤波器
- 单端至差分转换
- DAC 平滑滤波器
- 零 IF 直接转换接收器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R532 Reliability Data3/26/2018
-

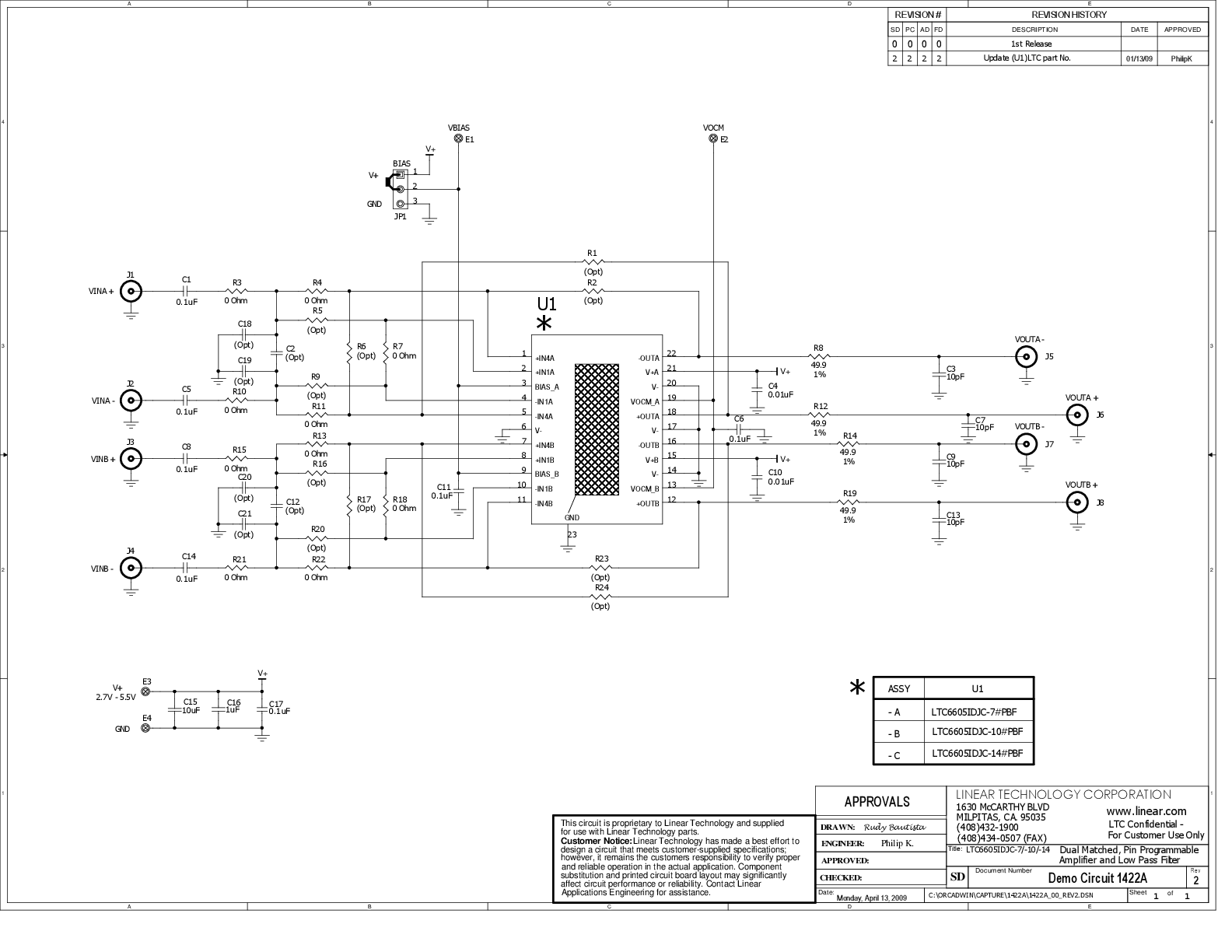

DC1422A - Demo Manual9/24/2009
-
