LT6604-5

双通道、非常低噪声、差分放大器和 5MHz 低通滤波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 具5MHz低通滤波器的双通道差分放大器
    • 四阶滤波器
    • 近似切比雪夫 (Chebyshev) 响应
    • 保证相位和增益匹配
    • 可利用电阻器来设置的差分增益
  • > 82dB信噪比 (3V 电源，2VP-P 输出)
  • 低失真 (1MHz，2VP-P 输出，800Ω 负载)
    • HD2：93dBc
    • HD3：96dBc
  • 针对采用 3V、5V 和 ±5V 工作电源拟订技术规格
  • 全差分输入和输出
  • 可调的输出共模电压
  • 小外形 4mm x 7mm x 0.75mm QFN 封装



更多细节
show more Icon

LT®6604-5 包含两个匹配的全差分放大器，它们各具有一个四阶、5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调的输出共模电压，LT6604-5 实现了电平移位，从而使其非常适合于直接连接至 ADC。LT6604-5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表，请见本数据表的最后一页。




Applications

  • 双通道差分 ADC 驱动器和滤波器
  • 单端至差分转换器
  • 匹配、双通道、差分增益或滤波器级
  • 差分信号的共模变换
  • 无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT6604-5

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/24/2009
英文

LT6604-5: Dual Very Low Noise, Differential Amplifier and 5MHz Lowpass Filter Data Sheet

打开PDF文件

redirect
187.00K
download

下载 PDF

PDF Vector

PDF

更新 07/16/2009
日文

LT6604-5: デュアル低ノイズ差動アンプおよび5MHzローパス・フィルタ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

技术文章

1

PDF Vector

PDF

更新 04/30/2009
英文
Broadband Active Filters Solve Signal Processing Accuracy and Matching Problems - HFE Apr 2009 redirect icon

224.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1418A - Demo Manual redirect icon

263.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R537 Reliability Data redirect icon

16.21 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT6604CUFF-5#PBF 32-Lead QFN (4mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6604CUFF-5#TRPBF 32-Lead QFN (4mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6604IUFF-5#PBF 32-Lead QFN (4mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6604IUFF-5#TRPBF 32-Lead QFN (4mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

评估套件1

evaluation kit item images

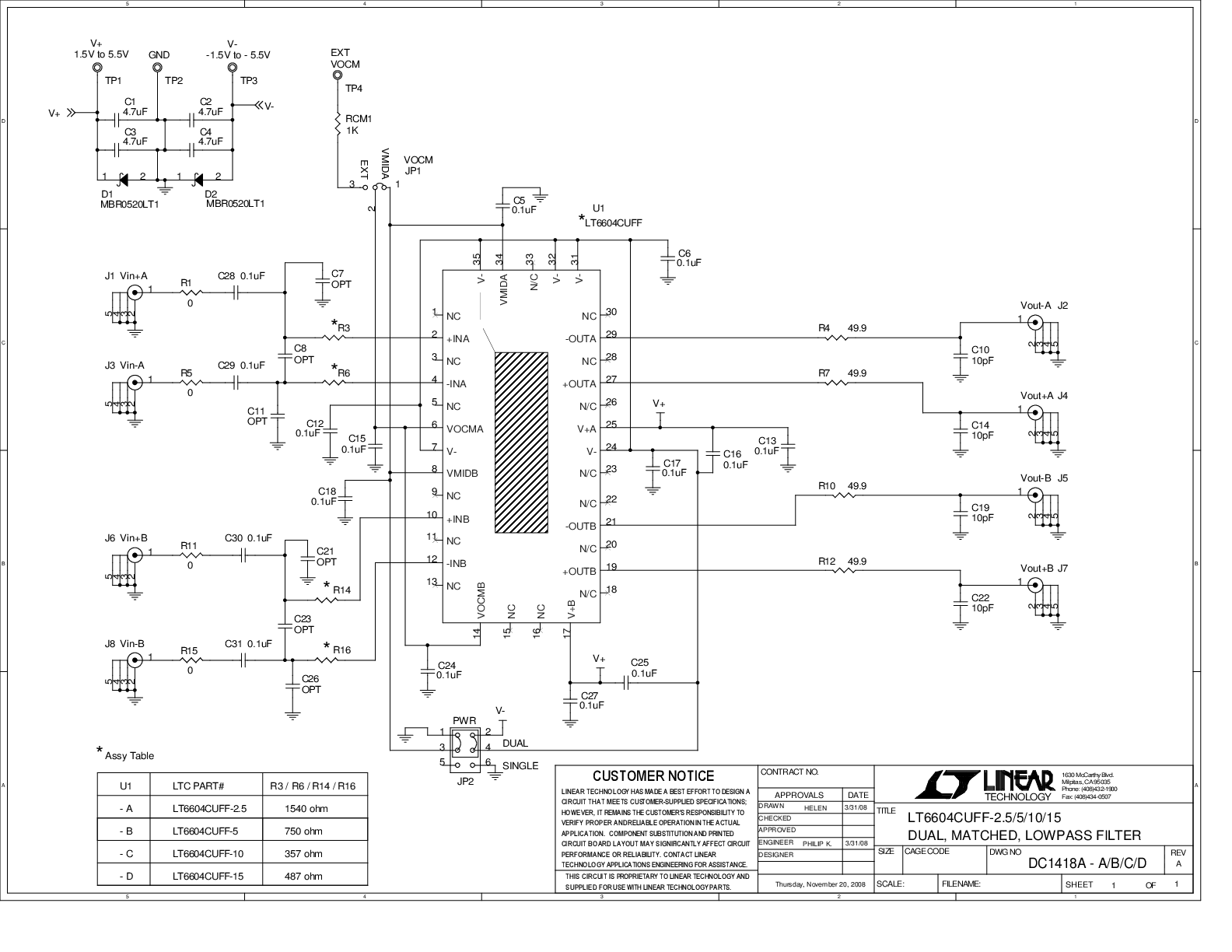

DC1418A-B

LT6604-5 | Dual Matched 5MHz 4th Order LP Filter Demo Board
