LTC6601-2

低功率、低失真、5MHz 至 27MHz、引脚可配置滤波器 / ADC 驱动器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 引脚可配置增益和滤波器响应 (高达 27MHz)
  • 低功率：16mA (在 3V)
  • 低失真 (2VP-P)
    • 1MHz：–96dBc 二阶，–112dBc 三阶
    • 10MHz：–65dBc 二阶，–78dBc 三阶
  • 所需外部组件极少
  • 电阻器修整至 0.5% 准确度 (典型值)
  • 电容器修整至 0.5% 准确度 (典型值)
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 功率可配置和低功率停机模式
  • 纤巧型 0.75mm 20 引脚 (4mm x 4mm) QFN 封装
更多细节
show more Icon

LTC®6601-2 是一款低功率、低失真、非常简单易用的全差分二阶有源宽带 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 27MHz。增益可通过引脚搭接设置在 –17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚，用于调节放大器功耗。可采用 BIAS 引脚在低功率 (功率降低 50%)、高性能和待机模式之间进行选择。

LTC6601 系列提供了两个在失真与噪声指标之间进行权衡的选项。LTC6601-2 可在高频条件下提供最低的失真。而 LTC6601-1 则专为实现最低的噪声而配置。这两款器件采用引脚兼容的封装。

LTC6601-2 采用紧凑型 4mm x 4mm 20 引脚无引线 QFN 封装。



Applications

  • 差分 A/D 转换器驱动器
  • 抗混叠 / 重构滤波器
  • 单端至差分转换 / 放大
  • 低电压、低噪声、差分信号处理
  • 共模电压转换
  • 便携式仪表
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6601-2

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 设计笔记
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/01/2009
英文

LTC6601-2: Low Power, Low Distortion, 5MHz to 27MHz, Pin Configurable Filter/ADC Driver Data Sheet

打开PDF文件

redirect
475.00K
download

下载 PDF

PDF Vector

PDF

更新 07/26/2009
日文

LTC6601-2: 低消費電力、低歪み、5MHz～27MHz、ピン設定可能なフィルタ/ADCドライバ データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 02/10/2010
英文
DN476 - Precision, Matched, Baseband Filter ICs Outperform Discrete Implementations redirect icon

97.00K

download

下载 PDF

PDF Vector

PDF

更新 03/25/2010
中文
DN476 - 精准、匹配、基带滤波器 IC 的性能优于分立型实现方案 redirect icon

687.00K

download

下载 PDF

PDF Vector

PDF

更新 03/25/2010
日文
DN476 - ディスクリートによる実装の性能を凌ぐ、整合した高精度ベースバンド・フィルタIC redirect icon

908.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1251A - Demo Manual redirect icon

588.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R532 Reliability Data redirect icon

31.09 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型卡 1

High Speed Amplifiers/ADC Drivers

视频

1

Thumbnail Image

视频

2017-09-18

Single-Ended to Differential Conversion Using Differential Op Amps

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6601CUF-2#PBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6601CUF-2#TRPBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6601IUF-2#PBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6601IUF-2#TRPBF 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6601CUF-2#PBF

最后购买期限

LTC6601CUF-2#TRPBF

最后购买期限

LTC6601IUF-2#PBF

最后购买期限

LTC6601IUF-2#TRPBF

最后购买期限

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6601CUF-2#PBF

最后购买期限

LTC6601CUF-2#TRPBF

最后购买期限

LTC6601IUF-2#PBF

最后购买期限

LTC6601IUF-2#TRPBF

最后购买期限

pdf

PDN23_0089_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6601CUF-2#PBF

最后购买期限

LTC6601CUF-2#TRPBF

最后购买期限

LTC6601IUF-2#PBF

最后购买期限

LTC6601IUF-2#TRPBF

最后购买期限

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6601CUF-2#PBF

最后购买期限

LTC6601CUF-2#TRPBF

最后购买期限

LTC6601IUF-2#PBF

最后购买期限

LTC6601IUF-2#TRPBF

最后购买期限

pdf

PDN23_0089_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述
LT6600-20
popup image
Cart

量产

非常低噪声、差分放大器和 20MHz 低通滤波器

评估套件 1

reference details image

DC1251A-B

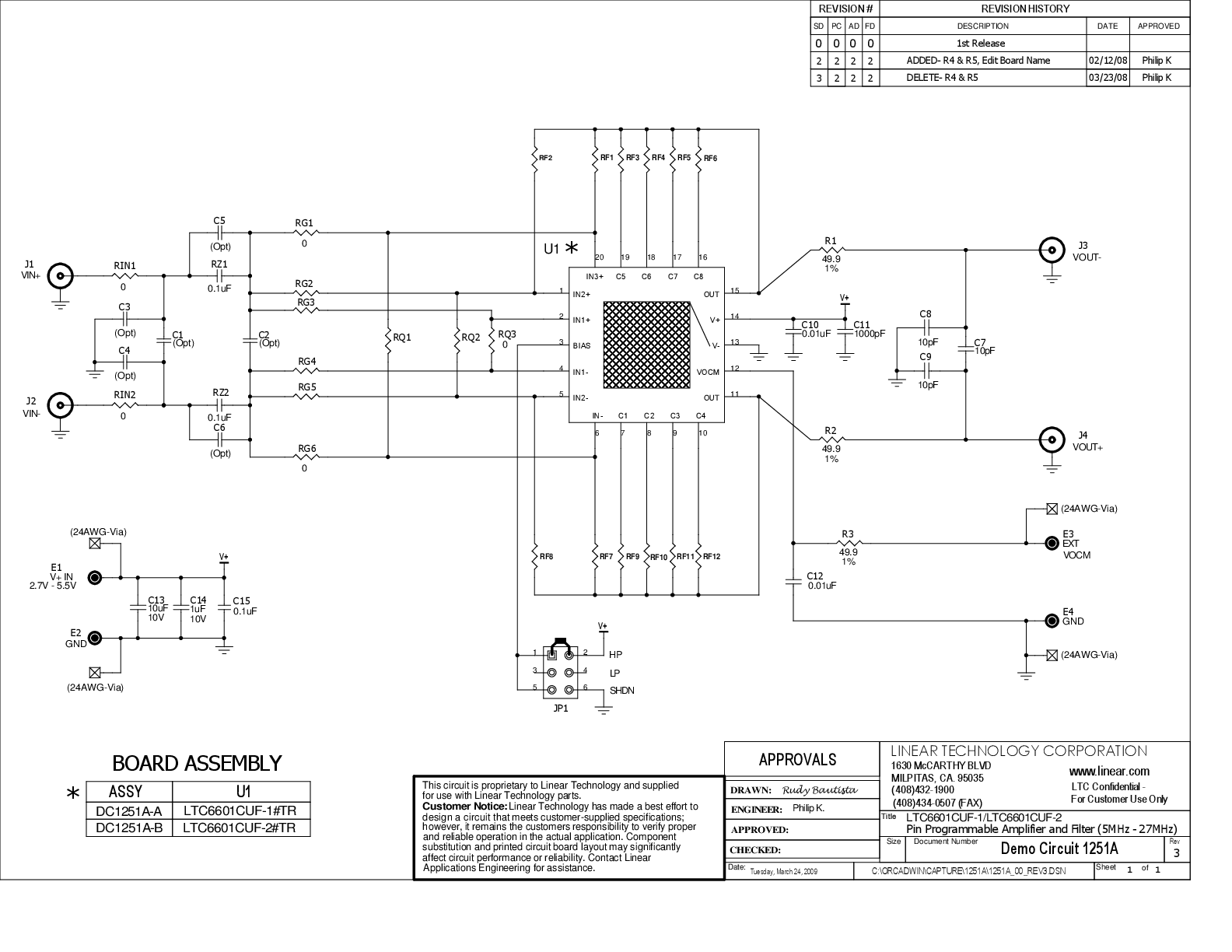

LTC6601-2 | Low Power, Low Distortion Configurable Broadband Filter Demo Board
