概览

优势和特点

  • 220MHz –3dB 带宽 (具有 2pF 输入电容)
  • 单端输出
  • 74kΩ 跨阻抗增益
  • 200MHz (2pF) 时输入电流噪声密度为 4.5pA/√Hz
  • 200MHz (2pF) 以上时积分输入电流噪声为 56nARMS
  • 线性输入范围 0µA 至 30µA
  • 过载电流 > ±400mA(峰值)
  • 快速过载恢复 12ns,1mA
  • 快速通道切换 < 50ns
  • 5V 单电源
  • 4 个通道的功耗为 220mW
  • 100Ω 负载时输出摆幅为 2VP-P
  • 4mm × 4mm 24 引脚 QFN 封装
  • 输出多路复用器 (MUX) 结合了多个 4 通道器件以创建 4、8、12、16、24、32 通道解决方案

产品详情

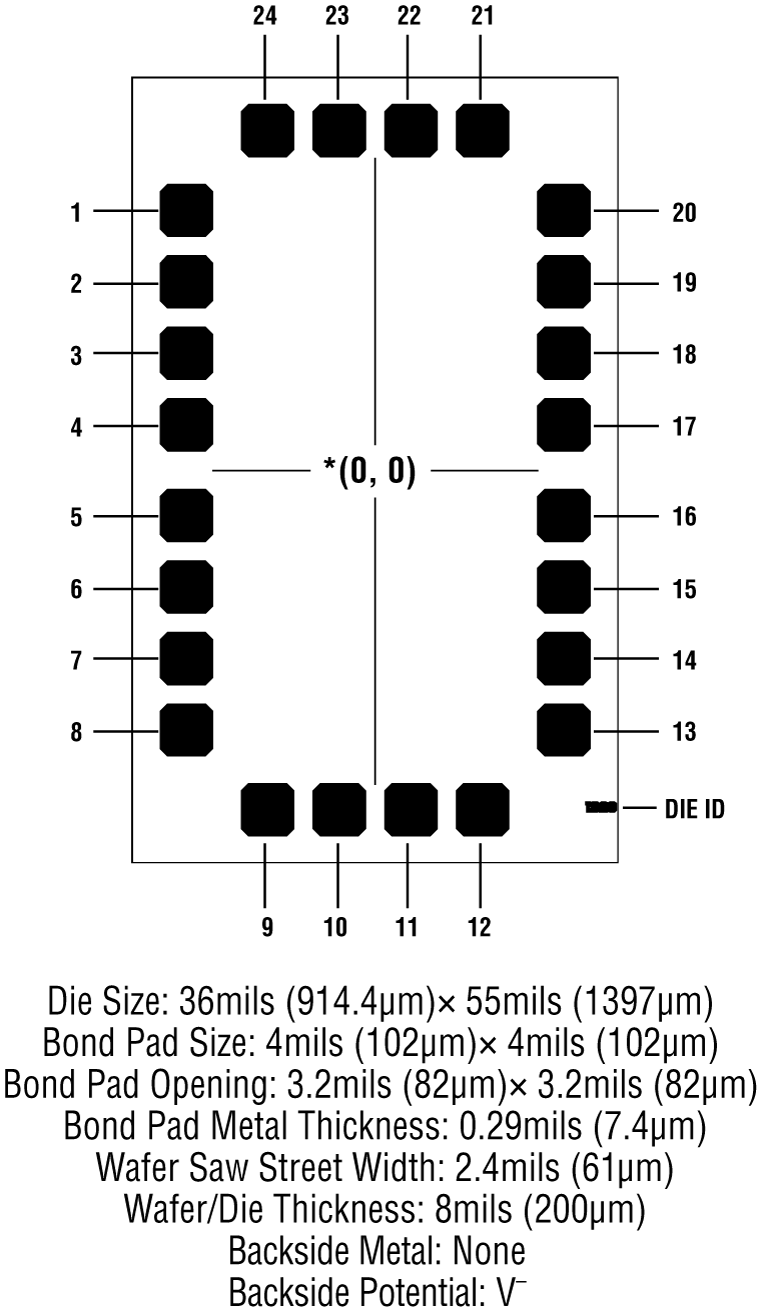

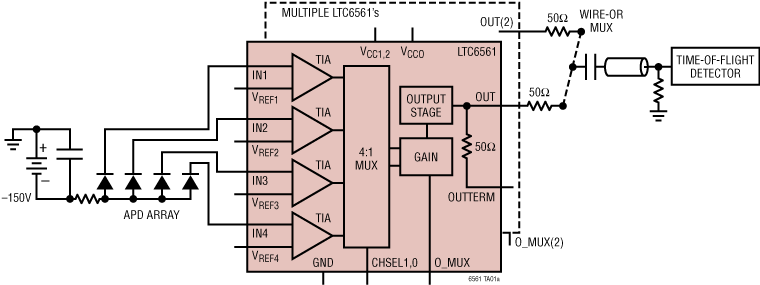

LTC6561 是一款低噪声、四通道、跨阻抗放大器 (TIA),具有 220MHz 带宽。LTC6561 多通道跨阻抗放大器具有低噪声、高阻抗和低功耗特性,因而非常适合于使用雪崩光电二极管 (APD) 的 LIDAR 接收器。此放大器具有 74kΩ 的跨阻抗增益和 30µA 的线性输入电流范围。使用总电容为 2pF 的 APD 输入电路,200MHz 时的输入电流噪声密度为 4.5pA/√Hz。在电容较低的情况下,噪声和带宽也会进一步改善。该器件只需要 5V 单电源,并且仅消耗 220mW。利用内部 4 对 1 多路复用器以及 LTC6561 的输出多路复用器,可以组合多个 4 通道 LTC6561 器件以直接与 12、16 和 32 通道 APD 阵列相连接。LTC6561 的快速过载恢复和快速通道切换特性使其非常适合具有多个 APD 的 LIDAR 接收器。在 100Ω 负载条件下,其单端输出可以摆动 2VP-P,而其低阻抗运放型输出能够驱动向后设终端的 50Ω 电缆。

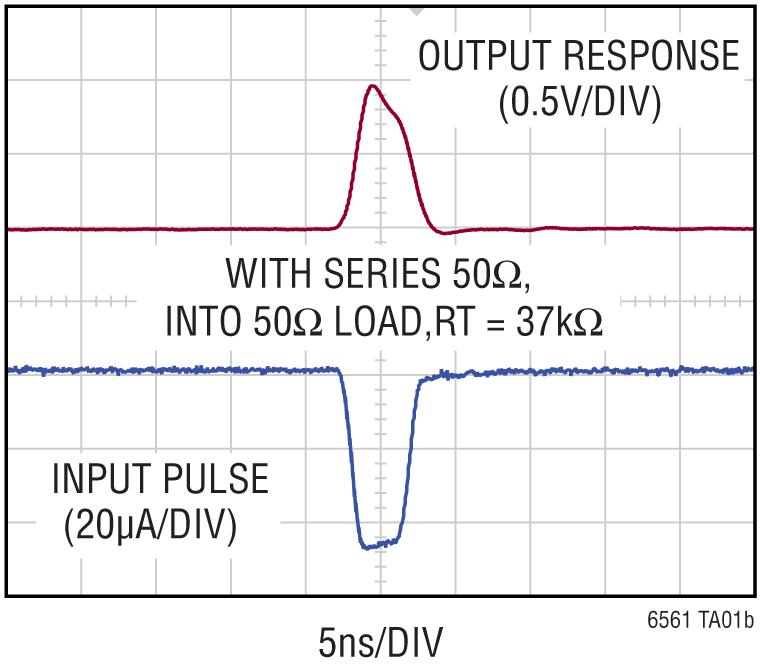

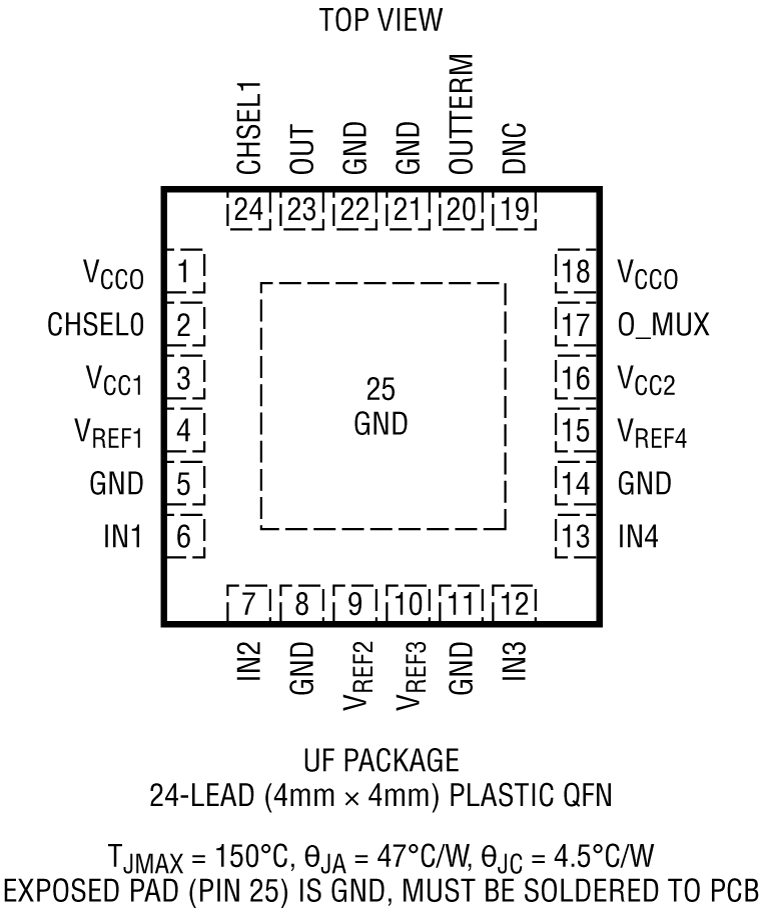

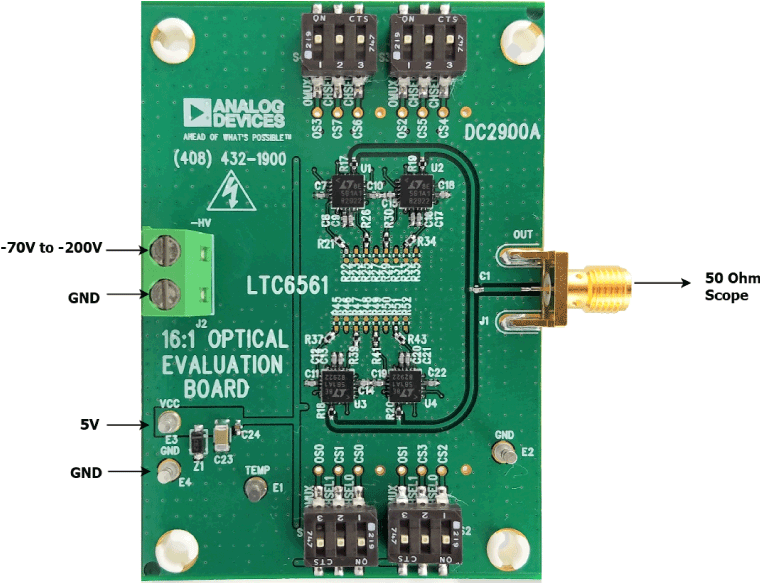

LTC6561 内置在一个紧凑的 4mm x 4mm 24 引脚无引线 QFN 封装中,该封装具有裸焊盘以进行热管理并实现低电感。

应用

  • LIDAR 接收器
  • 工业成像

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
