概览

优势和特点

  • 220MHz –3dB 带宽,具有 2pF 输入电容
  • 单端输出
  • 74kΩ 互阻增益
  • 200MHz (2pF) 时输入电流噪声密度为 4.8pA/√Hz
  • 200MHz (2pF) 以上时集成输入电流噪声为 64nARMS
  • 线性输入范围 0µA 至 30µA
  • 过载电流 > ±400mA(峰值)
  • 快速过载恢复:1mA (10ns)
  • 快速输出多路复用:<50ns
  • 5V 单电源
  • 功耗为 90mW
  • 100Ω 负载时输出摆幅为 2VP-P
  • 3mm × 3mm 16 引脚 QFN 封装

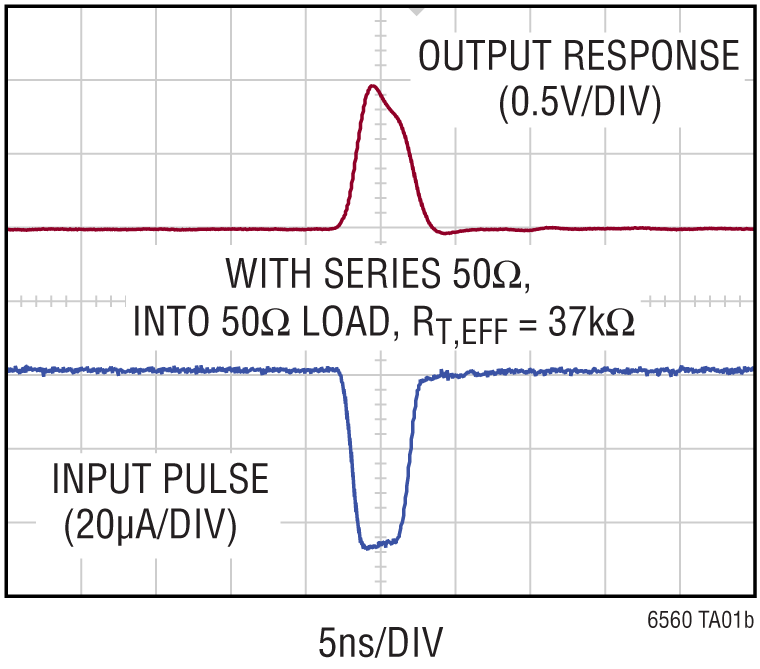

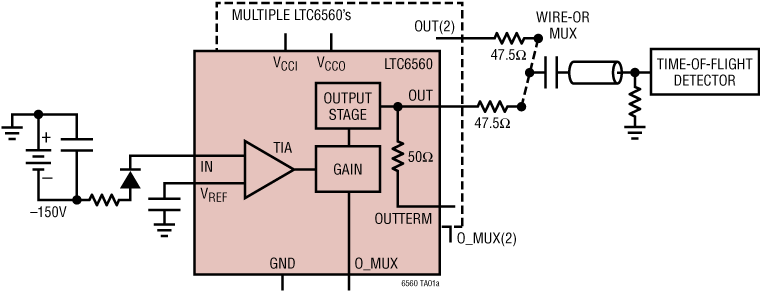

  • 输出多路复用器结合了多个 LTC6560 器件
  • 符合汽车应用的 AEC-Q100 标准

产品详情

LTC6560 是一款低噪声、跨阻抗放大器 (TIA),具有 220MHz 带宽。LTC6560 具有低噪声、高跨阻抗和低功耗特性,因而非常适合采用雪崩光电二极管 (APD) 的 LIDAR 接收器。LTC6560 具有 74kΩ 跨阻抗增益和 30µA 线性输入电流范围。当采用总输入电容为 2pF 的输入电路时,输入电流噪声密度为 4.8pA/√Hz。(在 200MHz)。通过采用较低的电容,进一步改善了噪声和带宽。LTC6560 采用单 5V 电源工作,功耗仅 90mW。利用 LTC6560 的输出多路复用器,可将多个 LTC6560 器件组合成单个输出。LTC6560 的快速过载恢复和快速输出多路复用功能使其非常适合具有多个 APD 的 LIDAR 接收器。其单端输出在 100Ω 负载下能摆动 2VP-P。其低阻抗运放型输出专为驱动反向端接 50Ω 电缆而设计。。

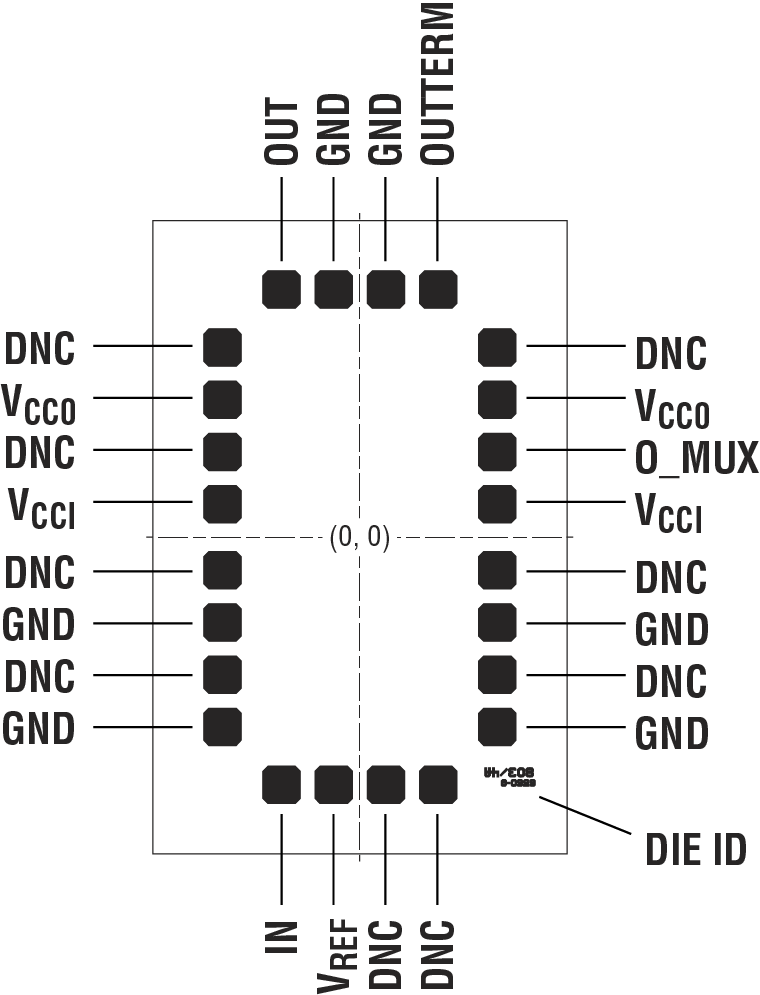

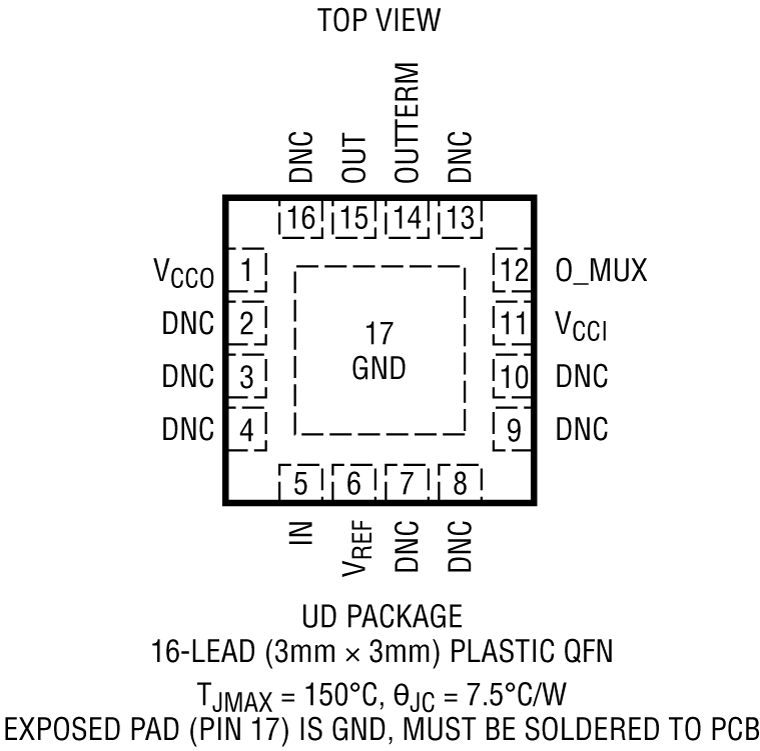

LTC6560 采用紧凑型 3mm × 3mm 16 引脚无引线 QFN 封装,该封装具有裸露衬垫,以进行热管理并实现低电感。

应用

  • LIDAR 接收器
  • 工业成像

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

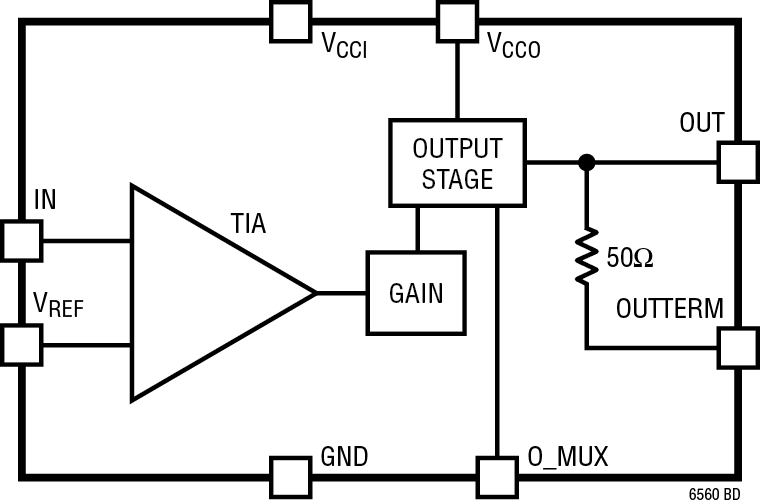

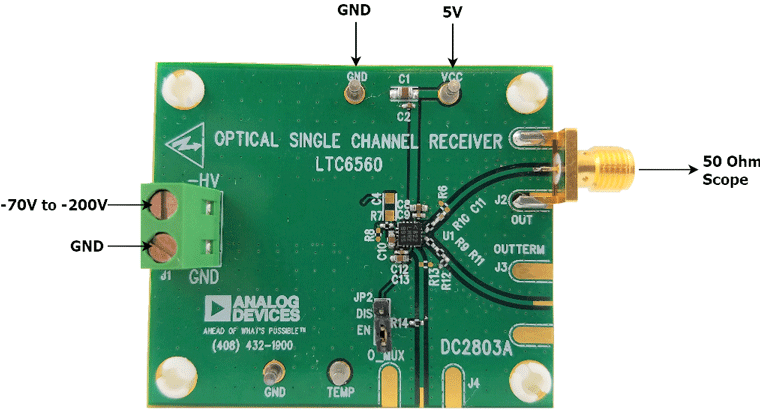

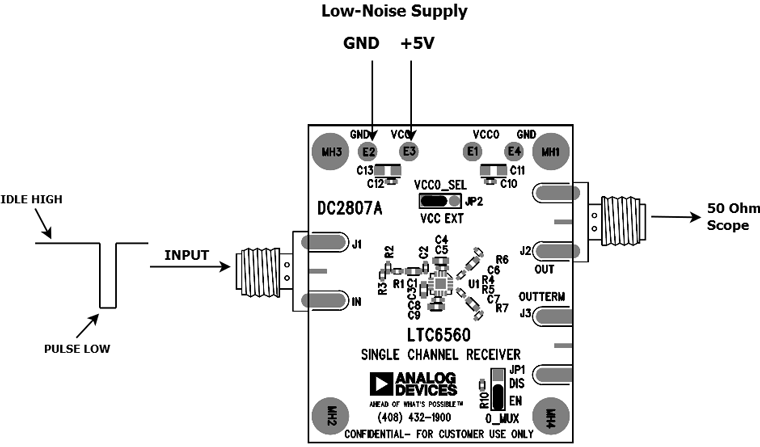

评估套件 (2)
