LTC6432-15

100kHz 至 1.4GHz 差分 ADC 驱动器 / IF 放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 100kHz 至 1400MHz 带宽

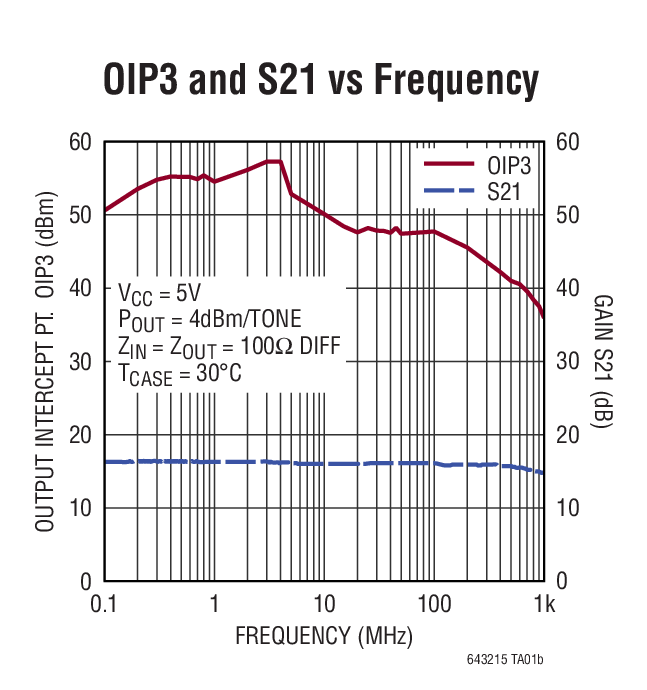

  • 在 1MHz 时具有 54.4dBm OIP3 (驱动一个 100Ω 差分负载)
  • 在 150MHz 时具有 48.0dBm OIP3 (驱动一个 100Ω 差分负载)
  • 高达 15dBm 输出功率
  • 在 240MHz 时 NF = 3.0dB
  • 低 1/f 噪声拐角
  • 用户定义的低频率
  • 15.2dB 固定功率增益
  • A 级器件在 150MHz 频率下进行了 100% 的 OIP3 测试
  • 0.8nV/√Hz 总输入噪声
  • > 2.75VP-P 线性输出摆幅
  • P1dB = 22.5dBm
  • 不易受到 VCC 变化的影响
  • 输入 / 输出在内部匹配至 100Ω 差分
  • 单 5V 电源
  • DC 功率 = 850mW
  • 可实现无条件稳定
更多细节
show more Icon

LTC®6432-15 是一款超高动态范围差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计。它提供了一个全 GHz 数据带宽，适用于复杂的高效频谱调制方案或抗阻塞物能力至关重要的场合。这款独特的器件能够在 100kHz 至 1GHz 的频段内同时实现低噪声、无可比拟的线性度和平坦的增益。

与宽带 GaAs PHEMT、MESFET 和 GaN FET 不同，基于 SiGe 工艺的该放大器具有低的 1/f 噪声，并可在低至 100kHz 的频率条件下使用。

LTC6432-15 以简单易用为设计目标，所需的支持组件极少。阻抗匹配、温度补偿和偏置控制在内部处理，以确保在环境条件变化的情况下提供一致的性能。

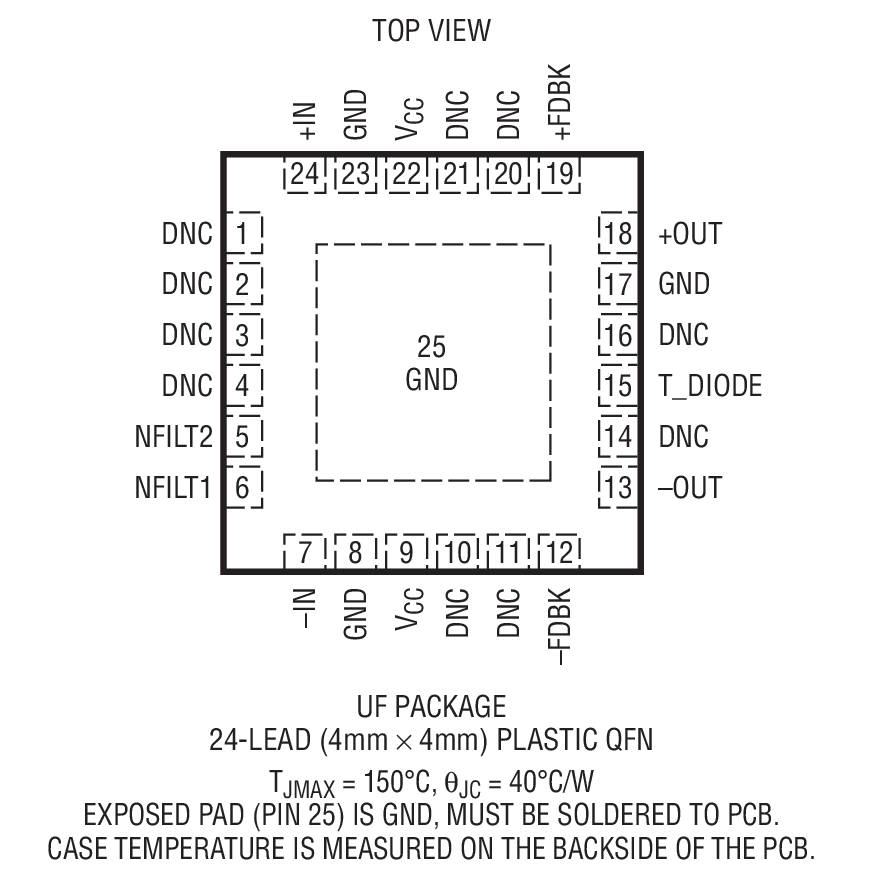

所有 A 级 LTC6432-15 器件的 OIP3 指标均在 150MHz 频率下进行测试并提供相关保证。LTC6432-15 采用具有裸露衬垫的 4mm x 4mm、24 引脚 QFN 封装，旨在改善热管理和实现低电感。

如需具有相似性能的单端 50Ω IF 增益部件，请查阅相关器件 LTC6433-15 的信息。



Applications

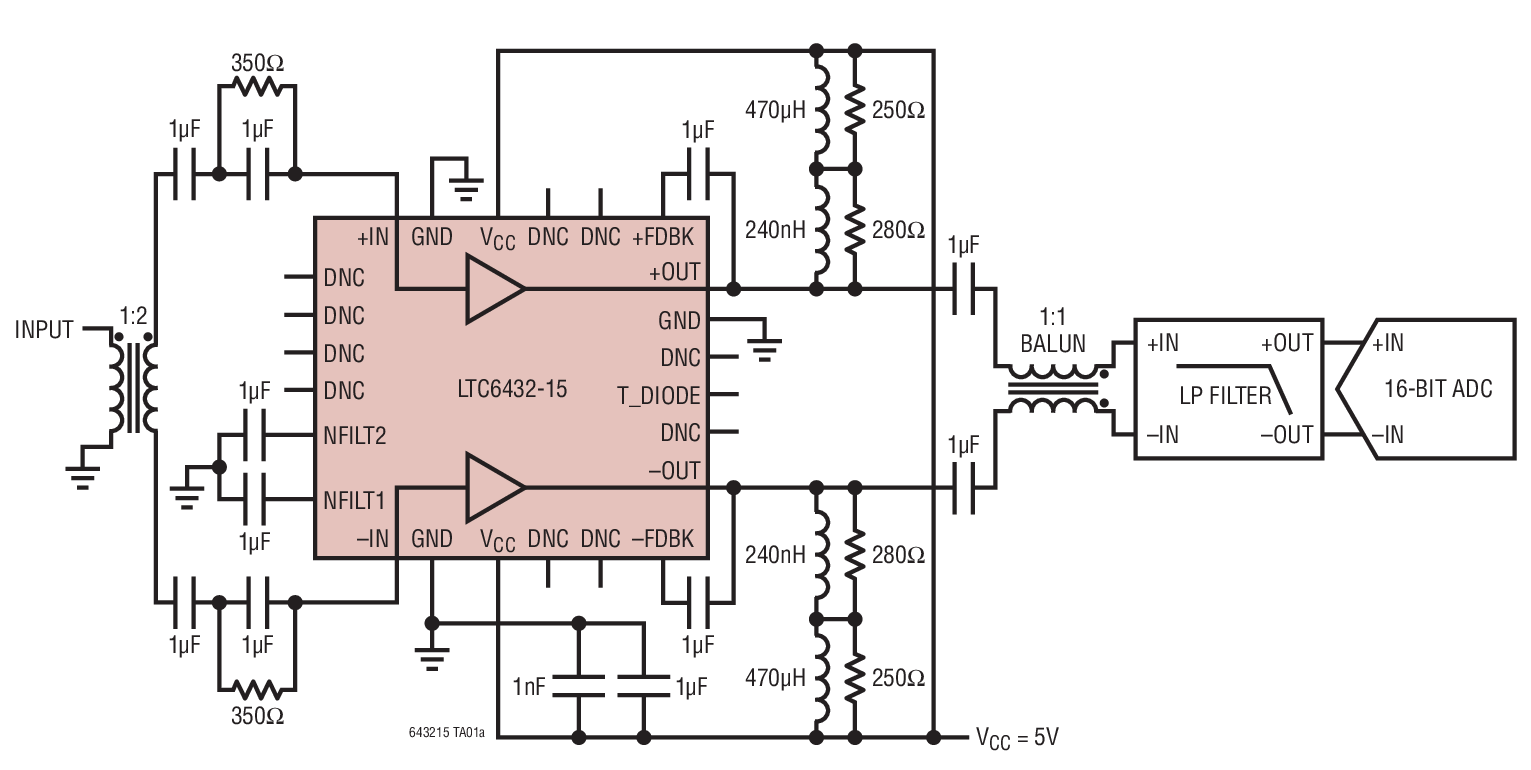

  • 差分 1GHz 带宽 ADC 驱动器
  • 宽带测试仪器放大器
  • 差分 IF 放大器
  • 50Ω / 75Ω 平衡 IF 放大器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6432-15

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/18/2017
英文

LTC6432-15: 100kHz to 1.4GHz Differential ADC Driver/IF Amplifier Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 07/02/2017
日文

LTC6432-15: 100kHz～1.4GHz 差動ADCドライバ/IFアンプ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/01/2017
英文
DC2496A - Demo Manual redirect icon

258.00K

download

下载 PDF

应用笔记

3

PDF Vector

HTML

更新 08/01/2019
英文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
中文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
日文
AN-1604: LFCSP パッケージおよびフランジ・パッケージに収容された RF アンプの温度管理計算 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6432AIUF-15#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6432AIUF-15#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6432BIUF-15#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6432BIUF-15#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2496A

100kHz to 1000MHz Differential ADC Driver/IF/RF Amplifier

zoom

DC2496A

100kHz to 1000MHz Differential ADC Driver/IF/RF Amplifier

download icon

下载

 print icon

打印
DC2496A
100kHz to 1000MHz Differential ADC Driver/IF/RF Amplifier
立即购买 更多内容

产品详情

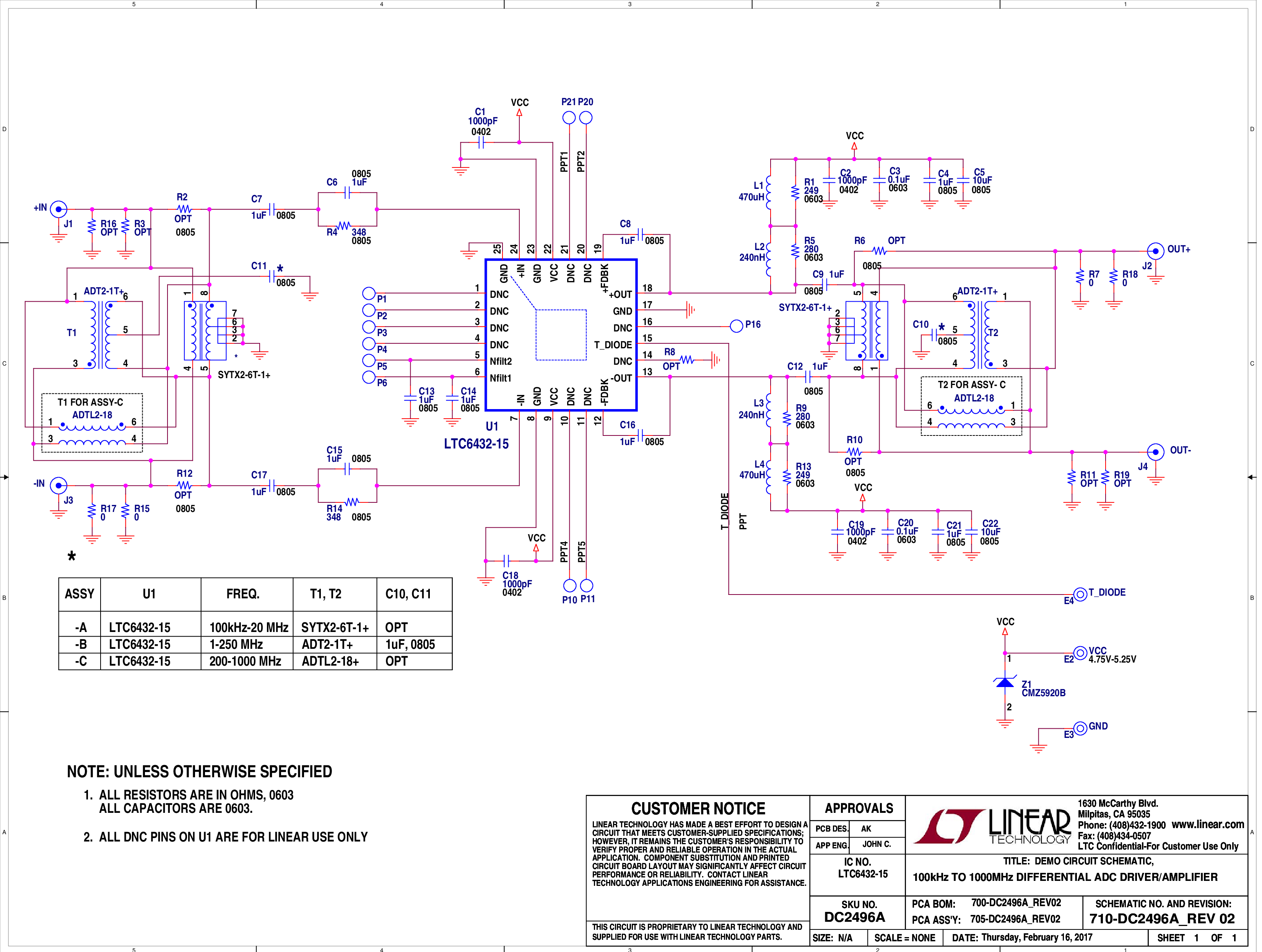

Demonstration circuit 2496A features the LTC6432-15 differential ADC Driver/IF Amplifier. The LTC6432-15 has a fixed power gain of 15.9dB and works from 100kHz to 1400MHz. It is part of the high linearity LTC643X-YY amplifier series.
