概览
优势和特点
- 1.9GHz -3dB 带宽
- 20V/V 的固定增益 (26dB)

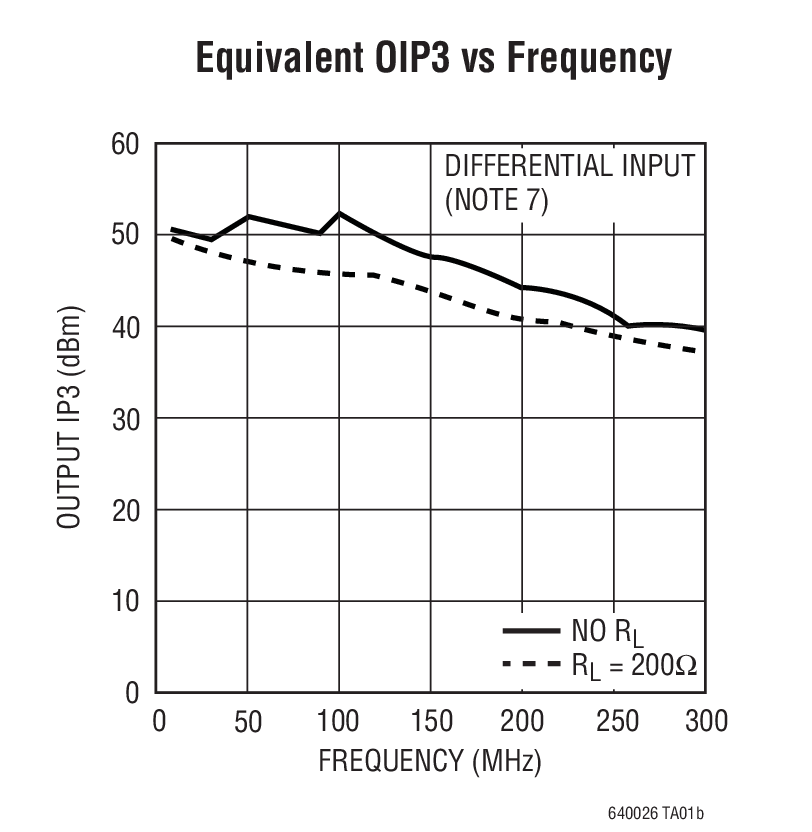

- 在 70MHz 时的 -94dBc IMD3 (等效 OIP3 = 51dBm)
- 在 300MHz 时的 -71dBc IMD3 (等效 OIP3 = 39.5dBm)
- 1nV/√Hz 内部运算放大器噪声
- 1.5nV/√Hz 参考于输入的总噪声
- 6.8dB 噪声系数
- 差分输入和输出
- 50Ω 输入阻抗
- 2.85V 至 3.5V 电源电压范围
- 85mA 电源电流 (255mW)
- 1V 至 1.6V 可调输出共模电压
- DC 或 AC 耦合操作
- 4.7VP-P 最大差分输出摆幅

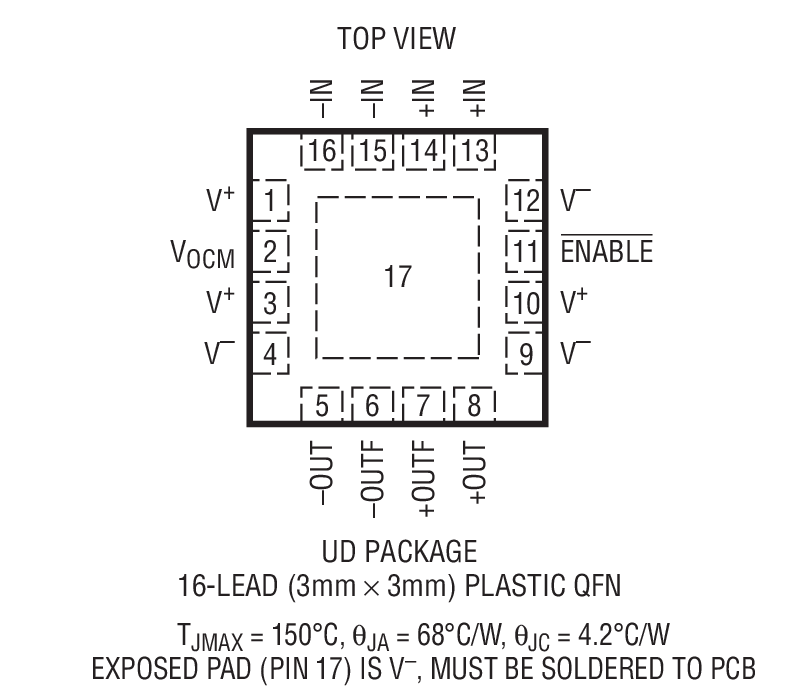

- 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
产品详情
LTC®6400-26 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。
LTC6400-26 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 26dB (20V/V)。
与采用 IF 增益部件和变压器的替代解决方案相比，LTC6400-26 节省了空间和功率。LTC6400-26 采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 -40℃ 至 85℃。
应用
- 差分 ADC 驱动器
- 差分驱动器/接收器

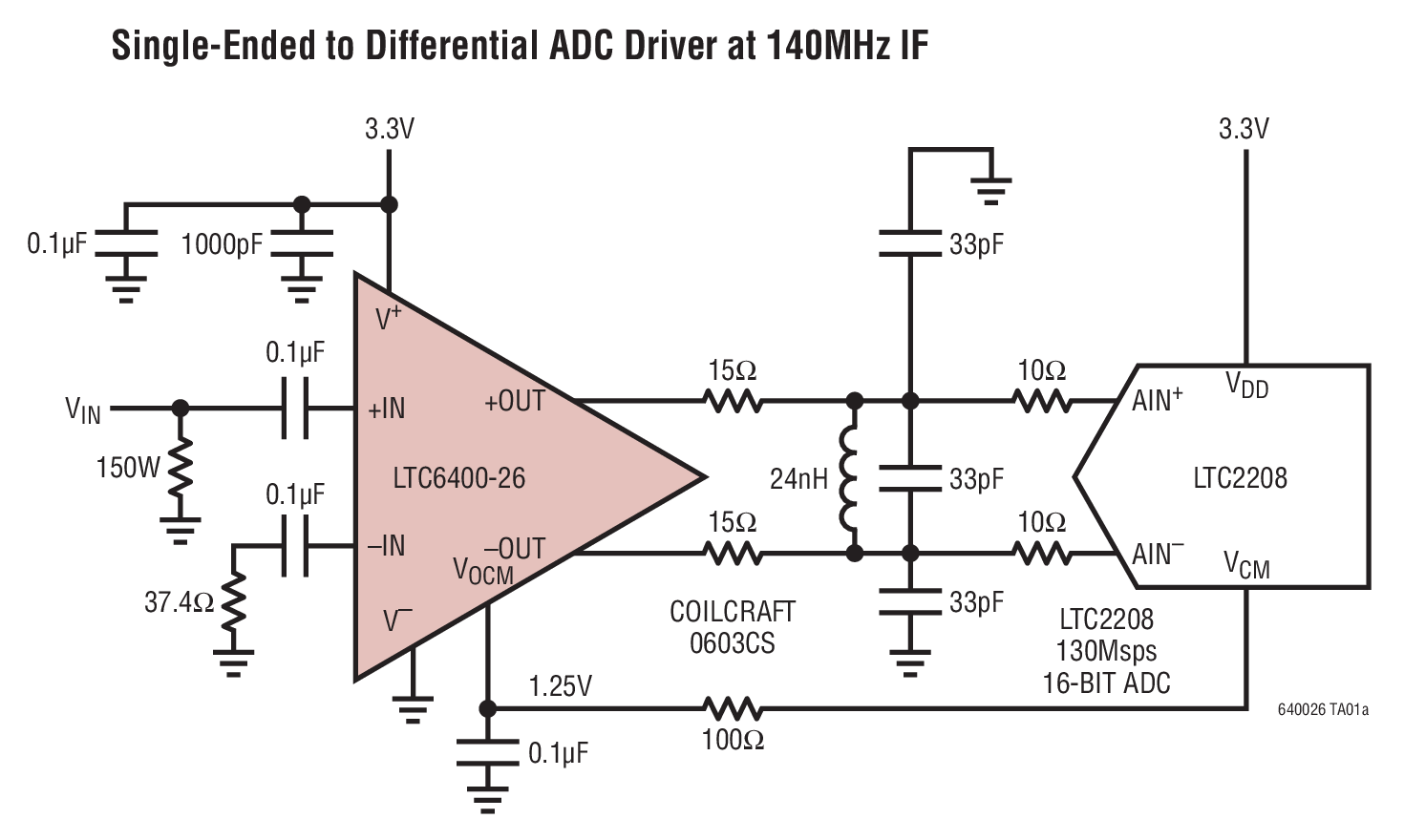

- 单端至差分转换
- IF 采样接收器
- SAW 滤波器连接
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
