LTC6255

6.5MHz、65μA、高效、轨至轨 I/O 运放

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
特性
  • 增益带宽乘积:6.5MHz
  • –3dB 带宽 (AV = +1):4.5MHz
  • 低静态电流:65μA
  • C-Load 运放驱动所有容性负载
  • 失调电压:350μV (最大值)
  • 轨至轨输入和输出
  • 电源电压范围:1.8V 至 5.25V
  • 输入偏置电流:50nA (最大值)
  • CMRR / PSRR:100dB / 100dB
  • 停机电流:7μA (最大值)
  • 工作温度范围:–40ºC 至 125ºC

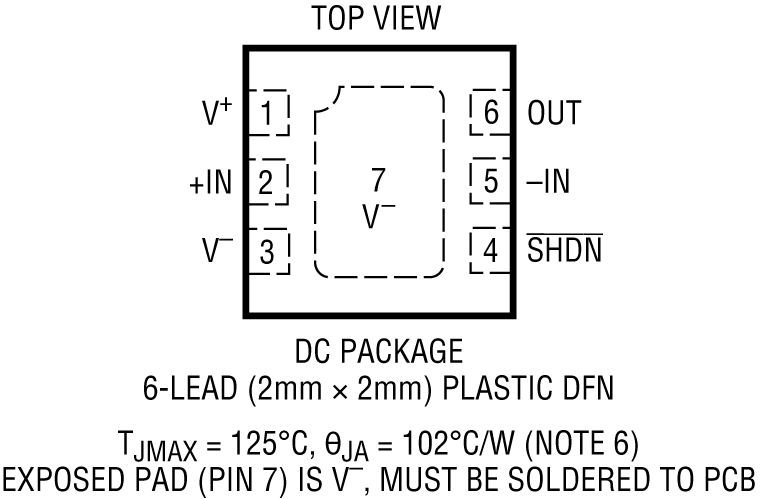

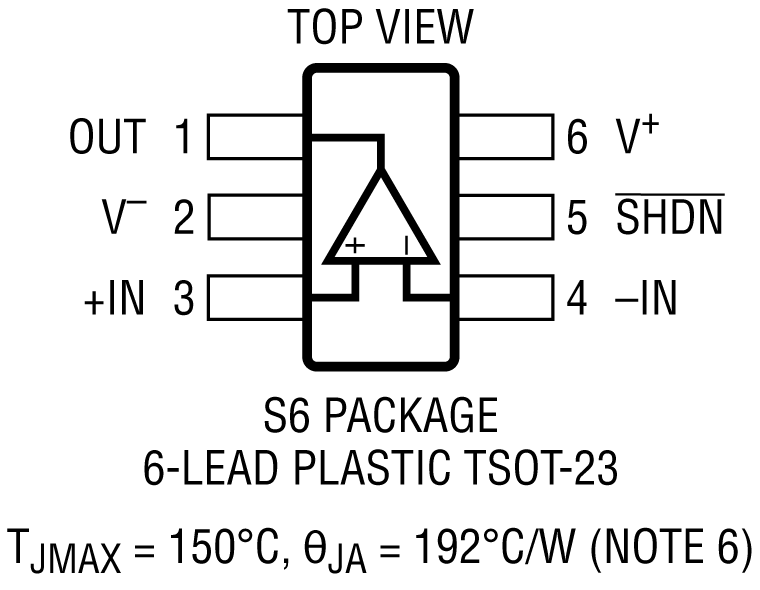

  • 单路器件采用 6 引脚 TSOT-23、2mm x 2mm 薄型封装

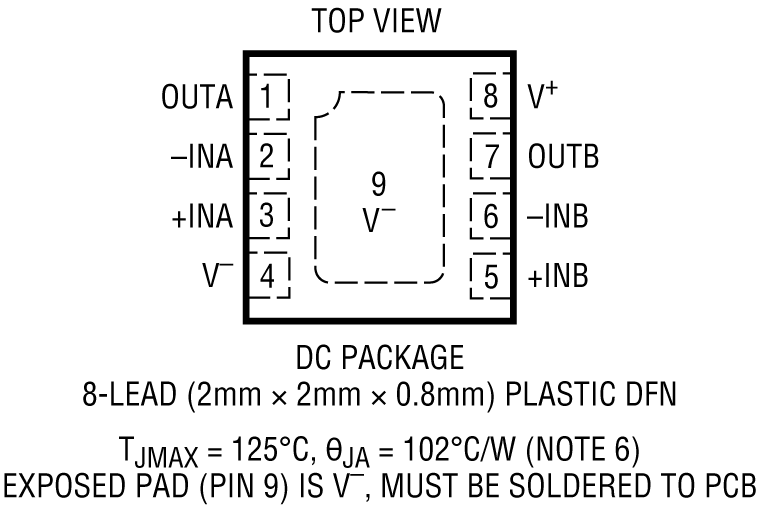

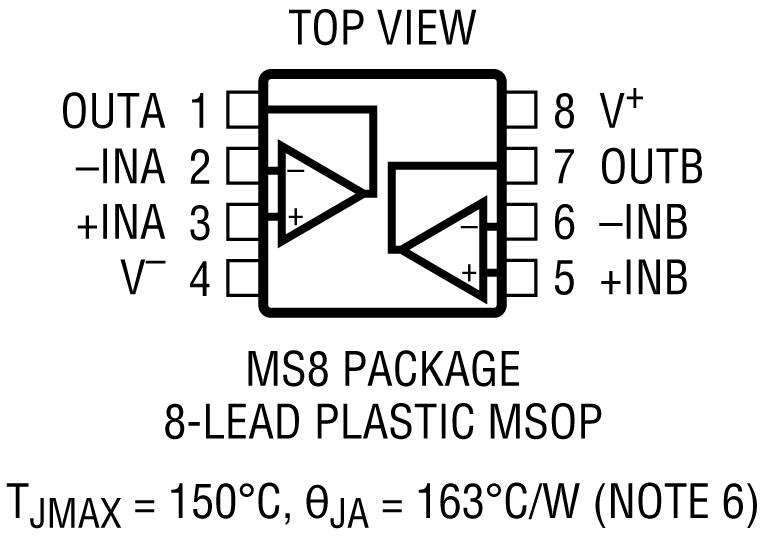

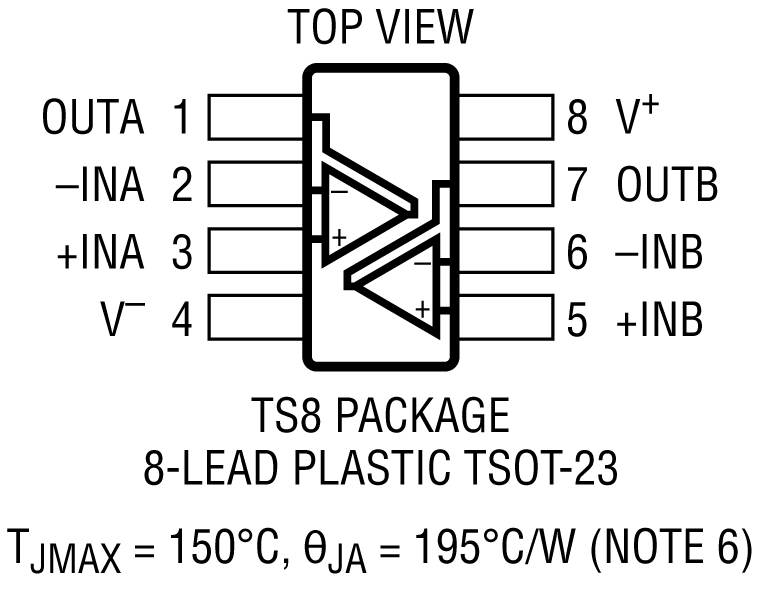

  • 双路器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN、2mm x 2mm 薄型封装

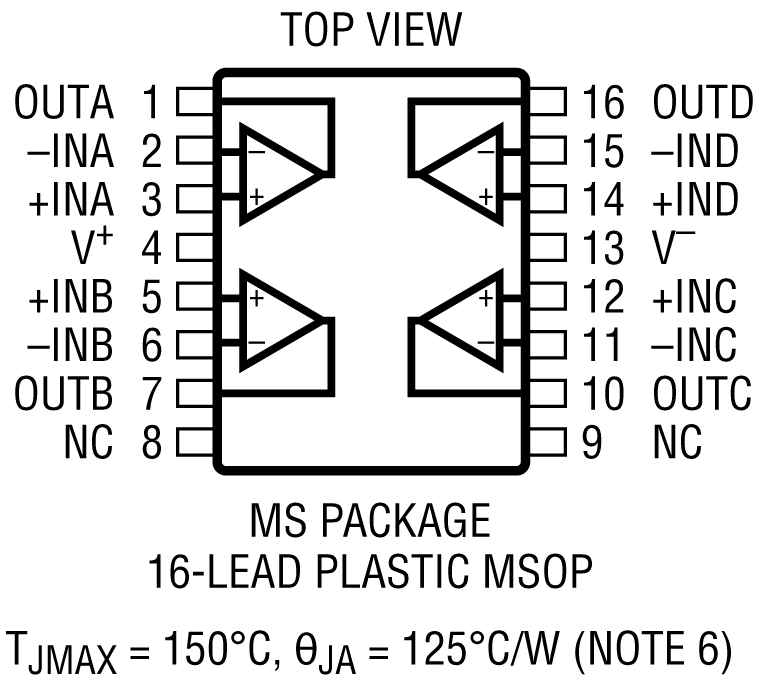

  • 四路器件采用 MS16 封装

更多细节
show more Icon

LTC®6255 / LTC6256 / LTC6257 是单路 / 双路 / 四路运算放大器,具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在采用或未采用容性负载时提供稳定的单位增益。它们拥有 6.5MHz 增益带宽乘积、1.8V/μs 转换速率,而且在采用 1.8V 至 5.25V 电源电压运作时,每个放大器仅消耗 65μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6255 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。

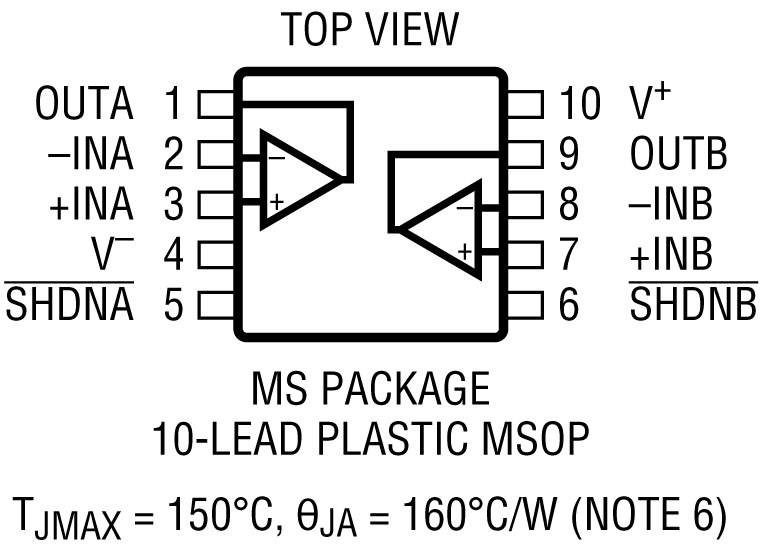

对于那些需要断电功能的应用,采用 S6 和 MS10 封装的 LTC6255 和 LTC6256 提供了停机引脚,该引脚负责将电流消耗降低至 7μA (最大值)。

LTC6255 系列可用作众多市售运放的直接替代产品,以减少功耗或改善输入 / 输出范围和性能。



应用

  • 微功率有源滤波器
  • 便携式仪表
  • 电池或太阳能供电型系统
  • 汽车电子
