概览
优势和特点
- 增益带宽乘积：2GHz
- –3dB 频率 (AV = 7)：160MHz
- 低静态电流：3.5mA (最大值)
- 高转换速率：500V/μs
- 输入共模范围包括两个电源轨
- 轨至轨输出摆幅
- 低的宽带电压噪声：2.75nV/√Hz
- 快速输出恢复
- 电源电压范围：2.5V 至 5.25V
- 输入失调电压：350μV (最大值)
- 大输出电流：90mA
- CMRR：105dB
- 开环增益：60V/mV
- 工作温度范围：–40°C 至 125°C

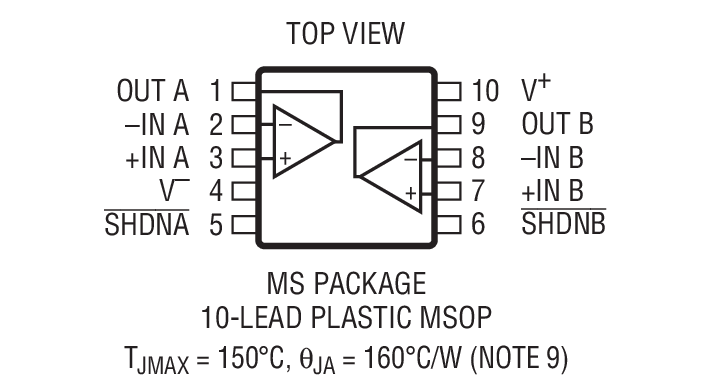

- 具独立停机引脚的 MS10 封装
产品详情
LTC®6253-7 是双路、高速、低功率、轨至轨输入 / 输出运算放大器。该器件仅采用 3.5mA 的电源电流，具有一个 2GHz 的增益带宽乘积、500V/μs 的转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6253-7 成为较低电源电压、高速信号调理系统的理想选择。该器件对于数值为 7 或更高的闭环噪声增益是稳定的。
LTC6253-7 可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能，其技术指标全面规格在 2.7V 和 5.0V 的电源。
对于那些需要断电功能的应用，LTC6253-7 提供了一个停机引脚，该引脚负责停用放大器并将电流消耗降低至 42μA。
LTC6253-7 可以用作许多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。
应用
- 低电压、高频率信号处理

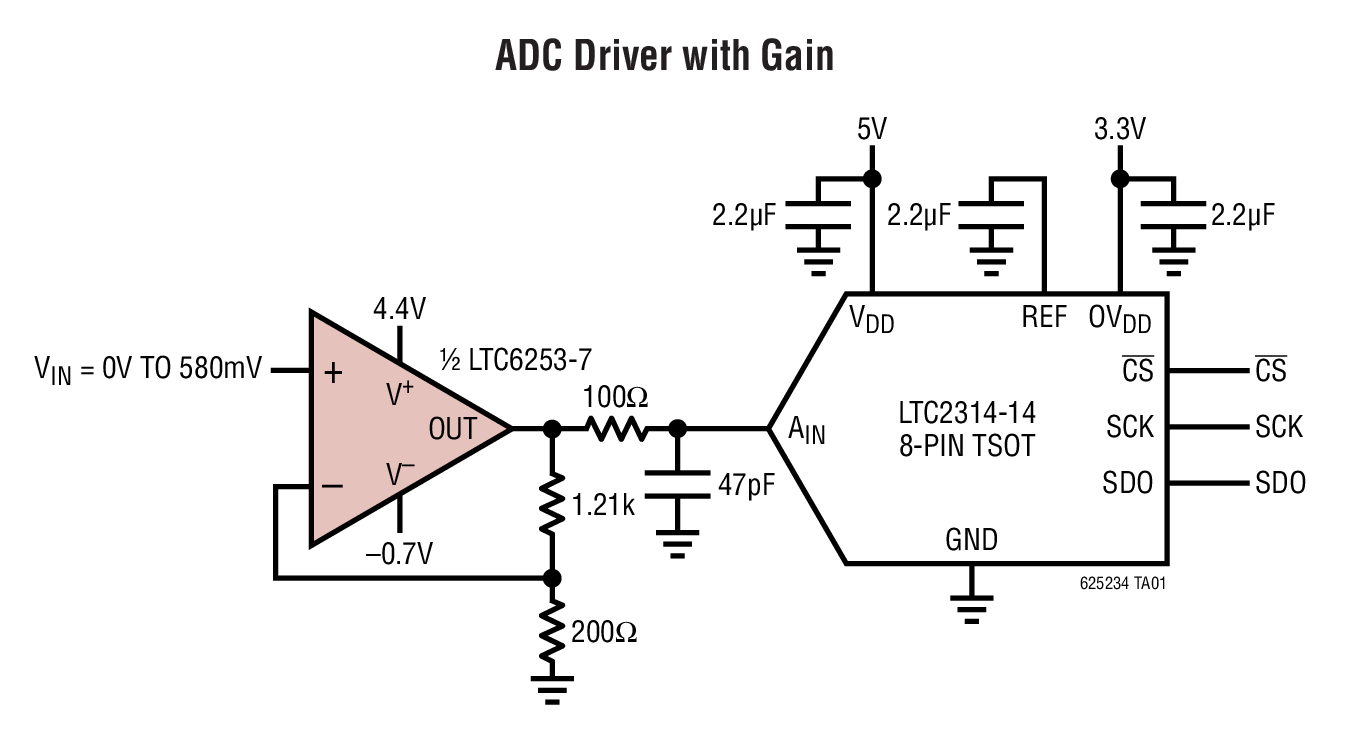

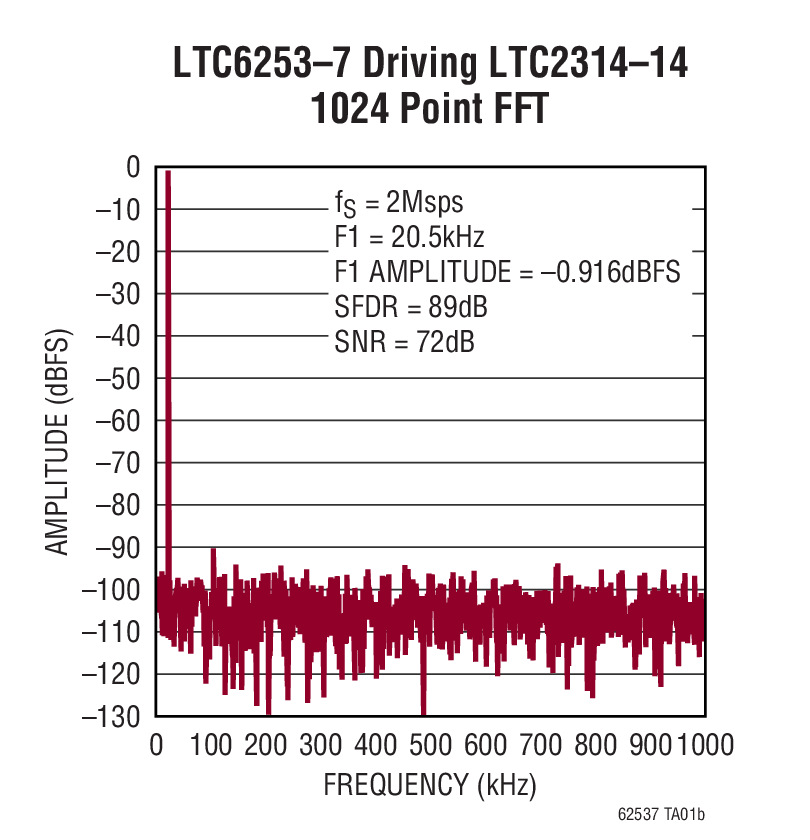

- 驱动 A/D 转换器
- 轨至轨缓冲放大器
- 有源滤波器
- 电池供电型设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R532 Reliability Data3/26/2018PDF31 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC6253
LTC6253-7
