LTC6240

单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 0.1Hz 至 10Hz 噪声:550nVP-P
  • 输入偏置电流:
    • 0.2pA (25°C 时的典型值)
    • 1pA 最大值 (LTC6240)
  • 低失调电压:125μV (最大值)
  • 低失调漂移:2.5μV/°C (最大值)
  • 增益带宽乘积:18MHz
  • 轨至轨输出摆幅
  • 工作电源:
    • 2.8V 至 6V LTC6240 / LTC6241 / LTC6242
    • 2.8V 至 ±5.5V LTC6240HV / LTC6241HV / LTC6242HV
  • H 等级器件温度范围:-40°C 至 125°C

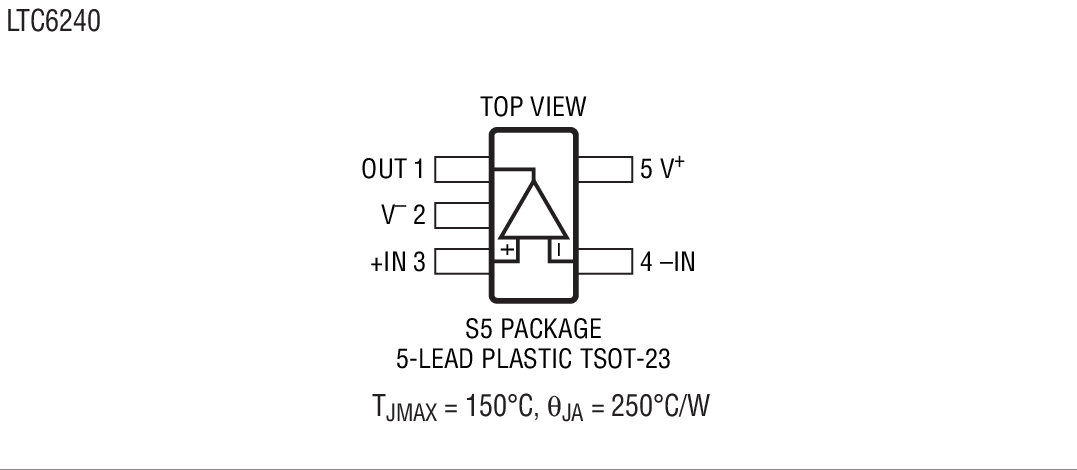

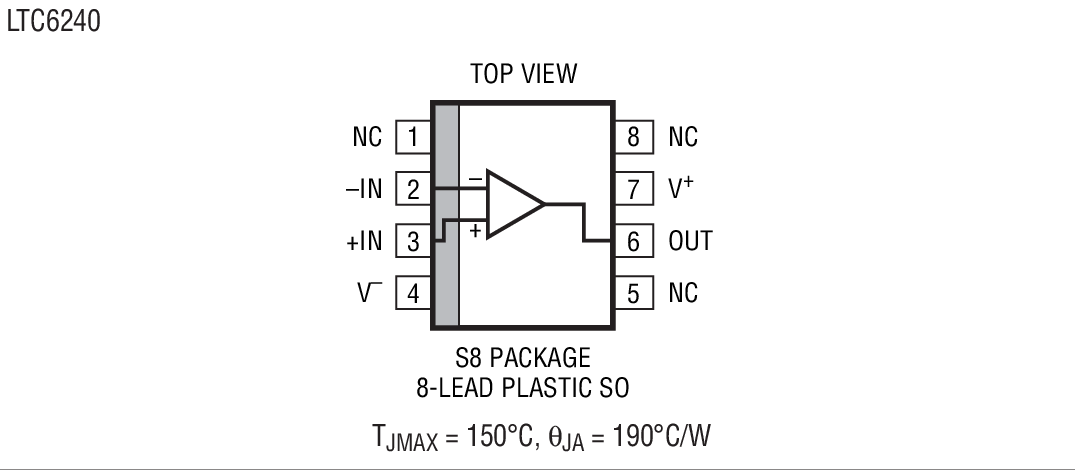

  • 单通道器件 LTC6240 采用 5 引脚扁平 (高度仅 1mm) ThinSOT封装和 8 引脚 SO 封装 (用于 PCB 保护环)

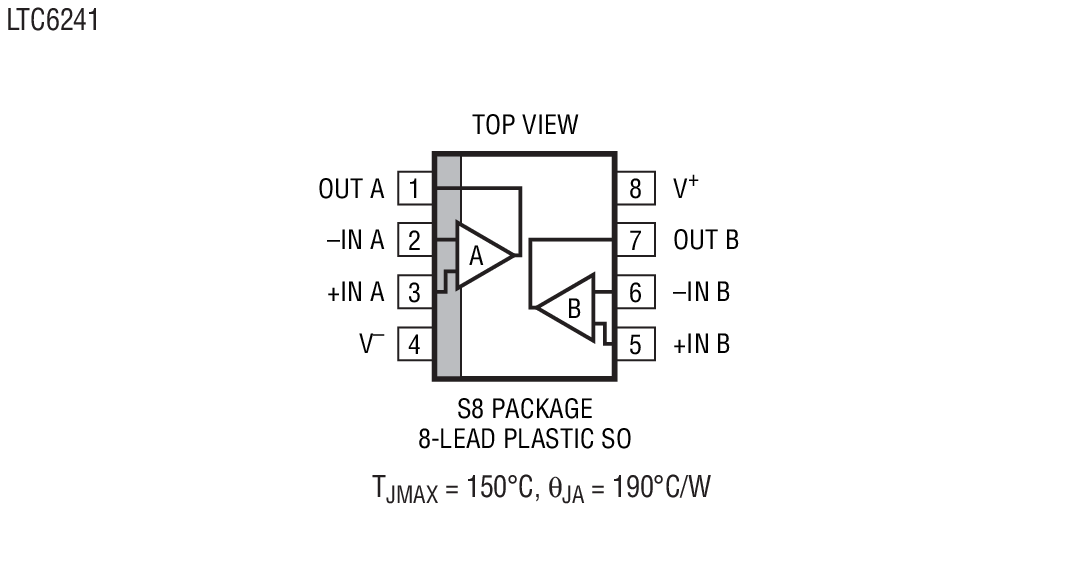

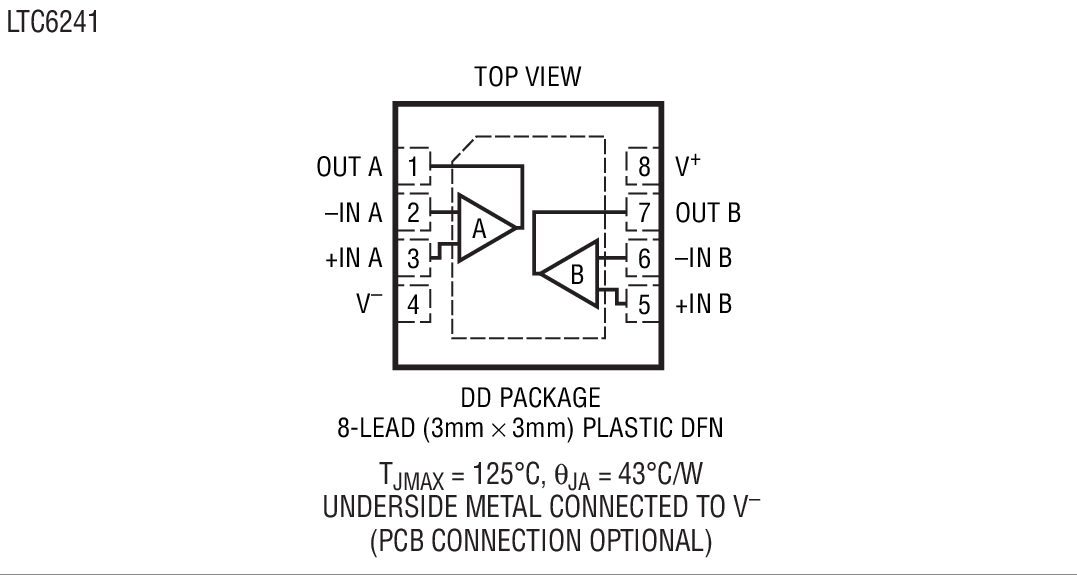

  • 双通道器件 LTC6241 采用 8 引脚 SO 封装和纤巧型 DFN 封装

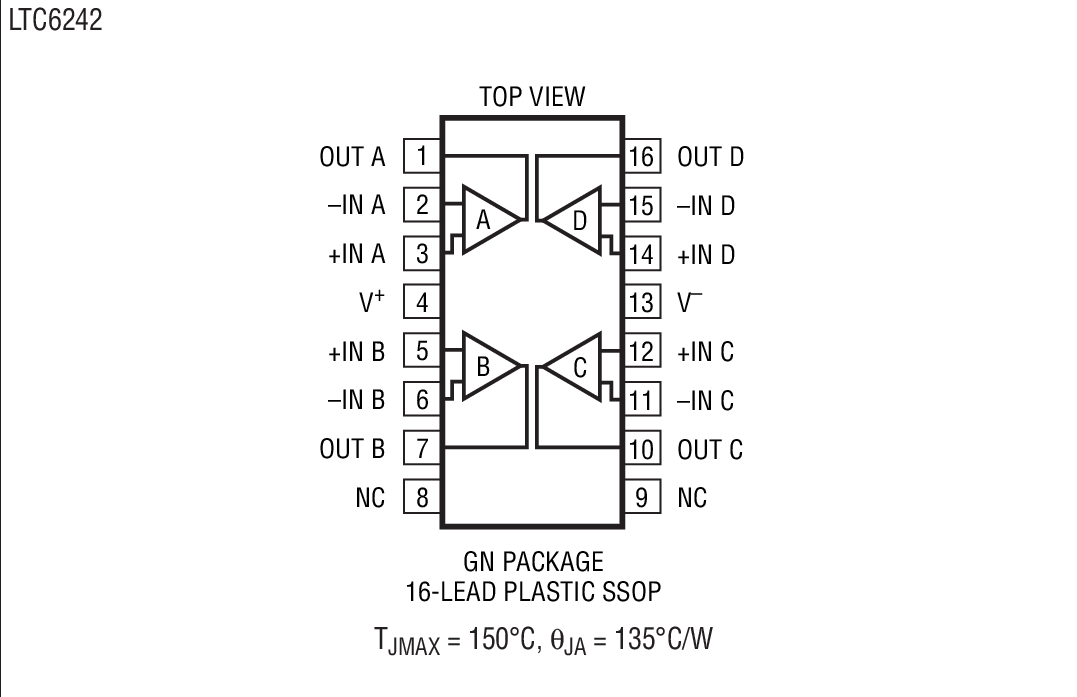

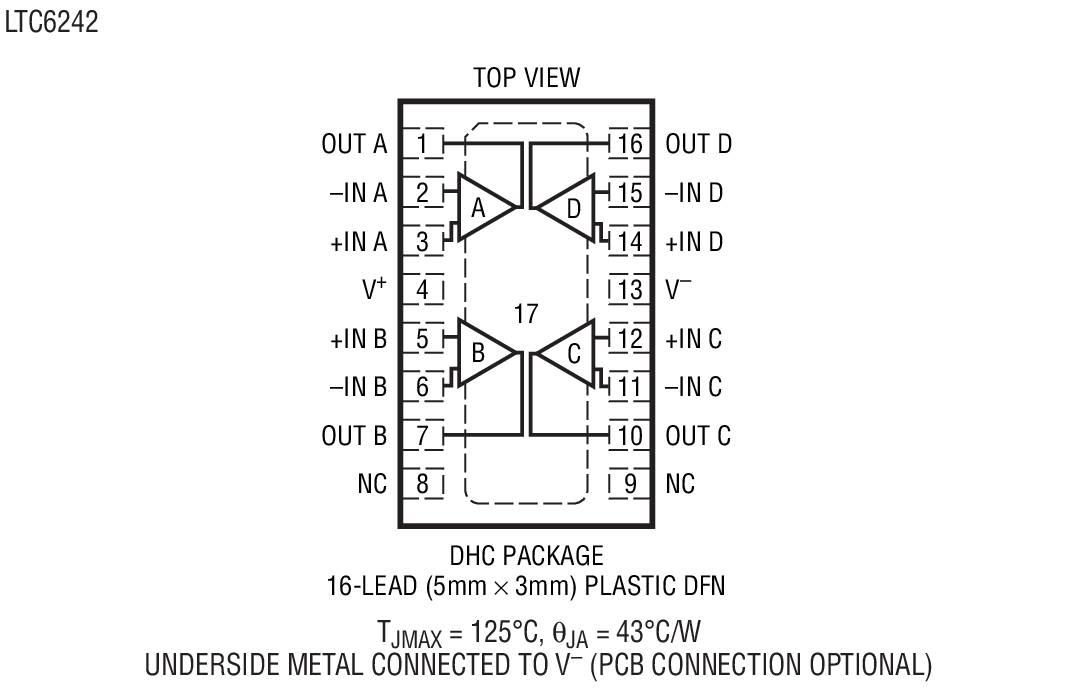

  • 四通道器件 LTC6242 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装



更多细节
show more Icon

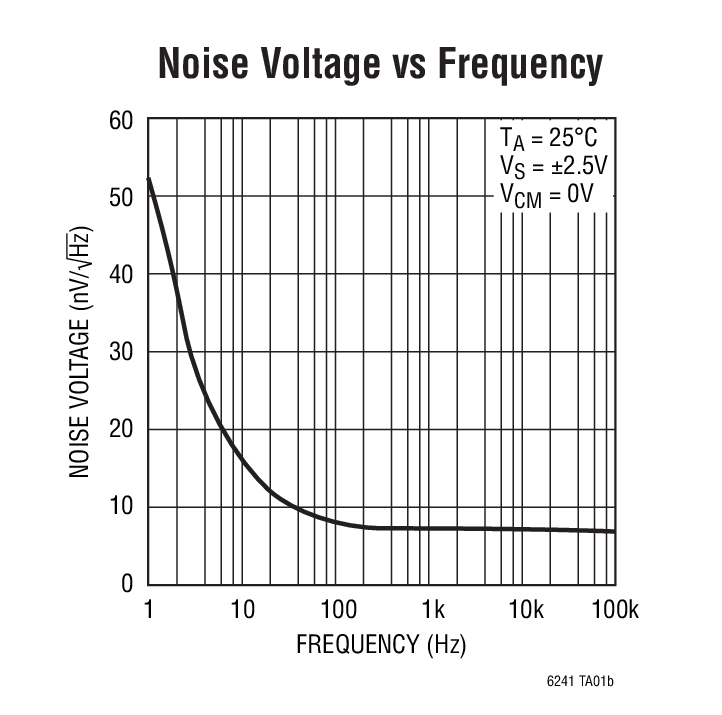

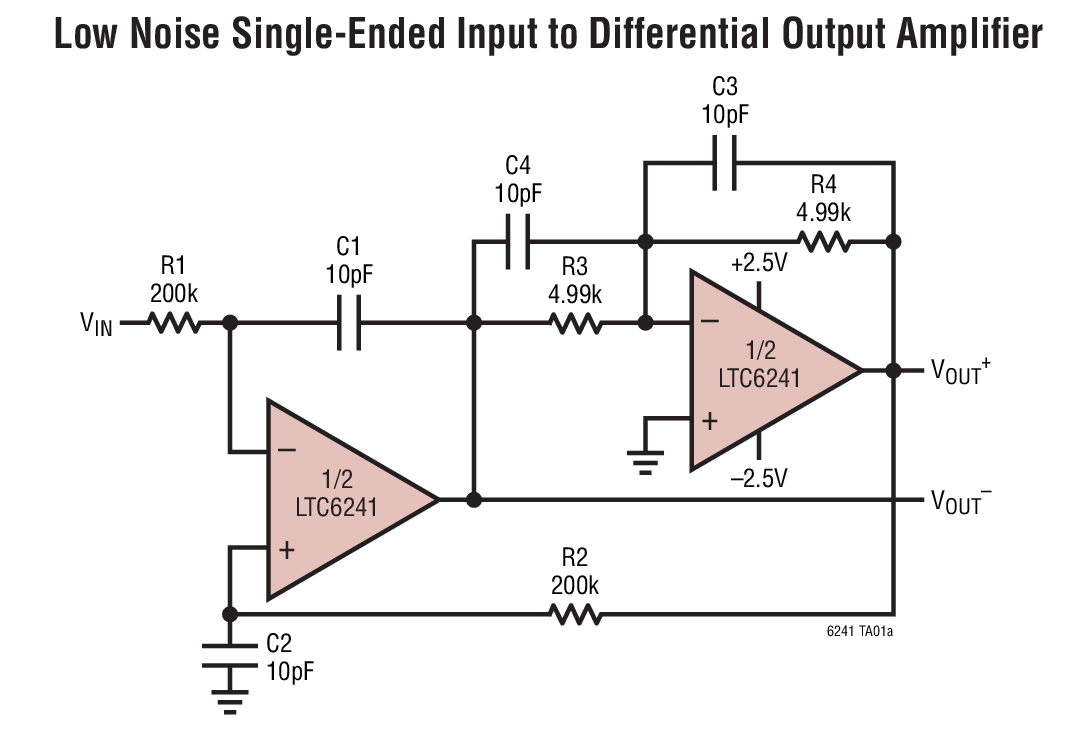

LTC®6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器,它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上,最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器,仅 550nVP-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外,噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容,使得这些器件非常适合于快速信号处理放大器。

这些运放具有在任一电源轨的 30mV 以内摆动的输出级,以较大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订,而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装,而对于紧凑型设计,它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。




应用

  • 光电二极管放大器
  • 电荷耦合放大器
  • 低噪声信号处理
  • 医疗仪表
  • 高阻抗换能器放大器



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6240CS5#TRMPBF
  • HTML
  • HTML
LTC6240CS5#TRPBF
  • HTML
  • HTML
LTC6240CS8#PBF
  • HTML
  • HTML
LTC6240CS8#TRPBF
  • HTML
  • HTML
LTC6240HS5#TRMPBF
  • HTML
  • HTML
LTC6240HS5#TRPBF
  • HTML
  • HTML
LTC6240HS8#PBF
  • HTML
  • HTML
LTC6240HS8#TRPBF
  • HTML
  • HTML
LTC6240HVCS5#TRMPBF
  • HTML
  • HTML
LTC6240HVCS5#TRPBF
  • HTML
  • HTML
LTC6240HVCS8#PBF
  • HTML
  • HTML
LTC6240HVCS8#TRPBF
  • HTML
  • HTML
LTC6240HVHS5#TRMPBF
  • HTML
  • HTML
LTC6240HVHS5#TRPBF
  • HTML
  • HTML
LTC6240HVHS8#PBF
  • HTML
  • HTML
LTC6240HVHS8#TRPBF
  • HTML
  • HTML
LTC6240HVIS5#TRMPBF
  • HTML
  • HTML
LTC6240HVIS5#TRPBF
  • HTML
  • HTML
LTC6240HVIS8#PBF
  • HTML
  • HTML
LTC6240HVIS8#TRPBF
  • HTML
  • HTML
LTC6240IS5#TRMPBF
  • HTML
  • HTML
LTC6240IS5#TRPBF
  • HTML
  • HTML
LTC6240IS8#PBF
  • HTML
  • HTML
LTC6240IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC6240CS8#PBF

量产

LTC6240CS8#TRPBF

量产

LTC6240HS8#PBF

量产

LTC6240HS8#TRPBF

量产

LTC6240HVCS8#PBF

量产

LTC6240HVCS8#TRPBF

量产

LTC6240HVHS8#PBF

量产

LTC6240HVHS8#TRPBF

量产

LTC6240HVIS8#PBF

量产

LTC6240HVIS8#TRPBF

量产

LTC6240IS8#PBF

量产

LTC6240IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC6240CS8#PBF

量产

LTC6240CS8#TRPBF

量产

LTC6240HS8#PBF

量产

LTC6240HS8#TRPBF

量产

LTC6240HVCS8#PBF

量产

LTC6240HVCS8#TRPBF

量产

LTC6240HVHS8#PBF

量产

LTC6240HVHS8#TRPBF

量产

LTC6240HVIS8#PBF

量产

LTC6240HVIS8#TRPBF

量产

LTC6240IS8#PBF

量产

LTC6240IS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC6240CS8#PBF

量产

LTC6240CS8#TRPBF

量产

LTC6240HS8#PBF

量产

LTC6240HS8#TRPBF

量产

LTC6240HVCS8#PBF

量产

LTC6240HVCS8#TRPBF

量产

LTC6240HVHS8#PBF

量产

LTC6240HVHS8#TRPBF

量产

LTC6240HVIS8#PBF

量产

LTC6240HVIS8#TRPBF

量产

LTC6240IS8#PBF

量产

LTC6240IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC6240CS8#PBF

量产

LTC6240CS8#TRPBF

量产

LTC6240HS8#PBF

量产

LTC6240HS8#TRPBF

量产

LTC6240HVCS8#PBF

量产

LTC6240HVCS8#TRPBF

量产

LTC6240HVHS8#PBF

量产

LTC6240HVHS8#TRPBF

量产

LTC6240HVIS8#PBF

量产

LTC6240HVIS8#TRPBF

量产

LTC6240IS8#PBF

量产

LTC6240IS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

工具和仿真

工具及仿真模型 4

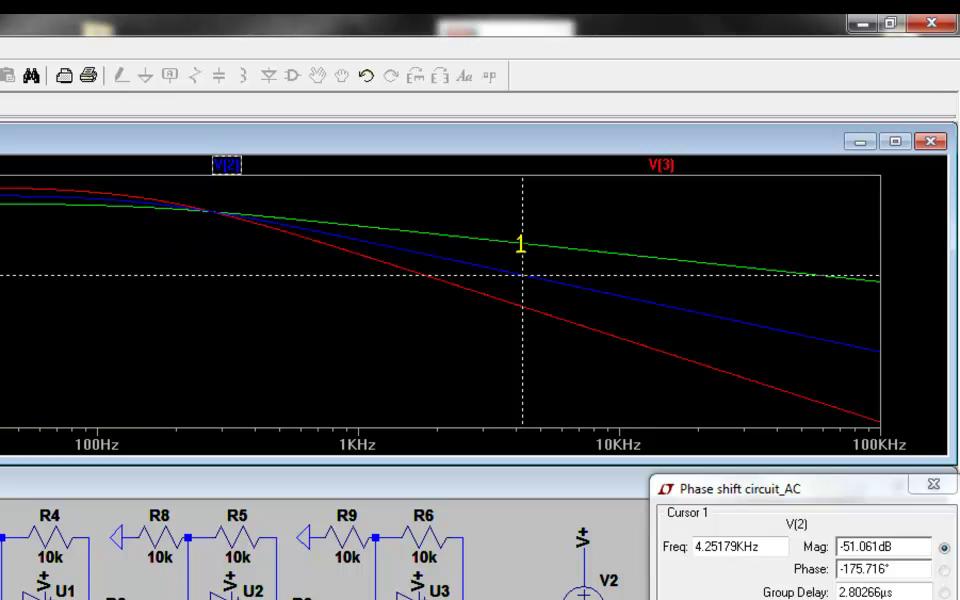

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
