特性
- 超低电压噪声：1nV/√Hz
- 低失真：在 4VP-P、1MHz 频率以及 1kΩ 负载下为 HD2/HD3<–90dBC
- 高压摆率：180V/μs
- GBW = 420MHz
- –3dB 频率 (AV = +1)：330MHz
- n 输入共模范围包括负电源轨
- 轨到轨输出摆幅
- 电源电流：每通道 5.5mA（典型值）
- 工作电源范围：2.8V 至 11.75V
- 输入失调电压：95μV（最大值）
- 失调漂移：0.4μV/°C
- 低功耗关断
- 极高的开环增益：9V/μV (139dB)，RL = 1kΩ
- 工作温度范围：–40°C 至 125°C
- 单通道版本采用 8 引脚 SOIC、TSOT-23、2mm × 2mm DFN 封装。双通道版本采用 3mm × 3mm DFN、MS8E 封装
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC6227是速度极快、低噪声轨到轨输出、单位增益稳定的单通道/双通道运算放大器，其增益带宽积为420MHz，压摆率为180V/μs。对于1MHz下的4VP-P信号，输入参考电压噪声仅1nV/√Hz，失真小于–90dBC，因而非常适合需要高动态范围以及处理信号的应用（例如驱动模数转换器）。
这些器件具有低失调、低失调漂移、高增益(139dB)和高CMRR(114dB)特性，非常适合高动态范围应用。
LTC6226系列在2.8V至11.75V电源电压范围内具有出色的性能，其额定电源电压为3V、5V和10V (±5V)。
该运算放大器的输入范围可扩展至负电源轨和轨到轨输出级，支持宽摆幅信号和真正的单电源供电。
对于空间受限的应用，该放大器提供2mm × 2mm DFN（单通道）和3mm × 3mm DFN（双通道）封装。此外还提供8引脚SOIC、TSOT-23和MS8E封装。
这些放大器可以用作许多高速运算放大器的替代产品，以改善速度、噪声和动态范围性能。
应用
- 光电子：快速交流耦合互阻放大器
- 驱动高动态范围模数转换器
- 有源滤波器
- 视频放大器
- 低电压低失真放大
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
8
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6227
文档
3
筛查
1 应用
全部
-
全部
-
用户手册
-
数据手册
全部
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
更新 01/06/2020
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
设计资源 8
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6227HDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC6227HDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC6227HMS8E#PBF |
8-Lead MSOP w/ EP
|
|
|
| LTC6227HMS8E#TRPBF |
8-Lead MSOP w/ EP
|
|
|
| LTC6227IDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC6227IDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC6227IMS8E#PBF |
8-Lead MSOP w/ EP
|
|
|
| LTC6227IMS8E#TRPBF |
8-Lead MSOP w/ EP
|
|
- LTC6227HDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227HDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227HMS8E#PBF
- 引脚/封装图-中文版
-
8-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227HMS8E#TRPBF
- 引脚/封装图-中文版
-
8-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227IDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227IDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227IMS8E#PBF
- 引脚/封装图-中文版
-
8-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6227IMS8E#TRPBF
- 引脚/封装图-中文版
-
8-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
3月 24, 2021
- 21_0052
LTC6226, LTC6227 Datasheet Limit Change
LTC6227HDD#PBF
最后购买期限
LTC6227HDD#TRPBF
最后购买期限
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IDD#PBF
最后购买期限
LTC6227IDD#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
8月 24, 2021
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6227HDD#PBF
最后购买期限
LTC6227HDD#TRPBF
最后购买期限
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IDD#PBF
最后购买期限
LTC6227IDD#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
根据型号筛选
产品型号
产品生命周期
PCN
3月 24, 2021
- 21_0052
LTC6226, LTC6227 Datasheet Limit Change
LTC6227HDD#PBF
最后购买期限
LTC6227HDD#TRPBF
最后购买期限
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IDD#PBF
最后购买期限
LTC6227IDD#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
8月 24, 2021
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6227HDD#PBF
最后购买期限
LTC6227HDD#TRPBF
最后购买期限
LTC6227HMS8E#PBF
最后购买期限
LTC6227HMS8E#TRPBF
最后购买期限
LTC6227IDD#PBF
最后购买期限
LTC6227IDD#TRPBF
最后购买期限
LTC6227IMS8E#PBF
最后购买期限
LTC6227IMS8E#TRPBF
最后购买期限
软件和型号相关生态系统
评估套件
评估套件 1
EVAL-LTC6227MS8E
EVAL-LTC6229MS8E
评估LTC6227和LTC6229低失真、轨到轨输出运算放大器
评估LTC6227和LTC6229低失真、轨到轨输出运算放大器
产品详情

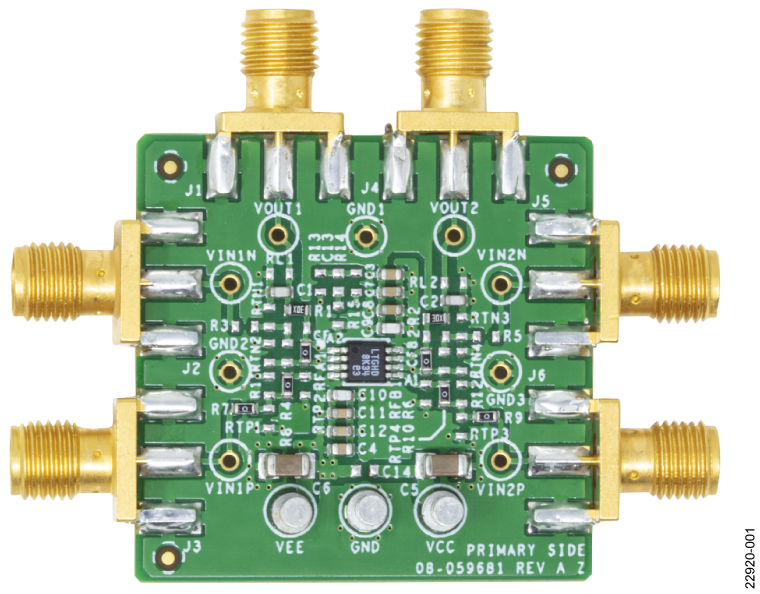

EVAL-LTC6227MS8E/EVAL-LTC6229MS8E用于评估LTC6227和LTC6229，8引脚、双通道、超小外形封装(MSOP)运算放大器。EVAL-LTC6227MS8E和EVAL-LTC6229MS8E均为采用后置低通滤波器缓冲器配置的预填充板。利用该配置，可以将LTC6227和LTC6229用作高速模数转换器(ADC)驱动器。EVAL-LTC6227MS8E/EVAL-LTC6229MS8E支持运算放大器的其他典型配置，且经过配置后可支持LTC6227和LTC6229的典型应用，包括高速、低压、低噪声仪表放大器以及用作有源滤波器。裸露焊盘引脚已与VEE转塔引脚短接，这是该器件所必需的。
