概览
优势和特点
- 电源范围：
- 5V 至 100V，105V 绝对最大值 (LTC6101HV)
- 4V 至 60V，70V 绝对最大值 (LTC6101)
- 低失调电压：300µV 最大值
- 快速响应：1µs 响应时间 (在 5V 输出上，从 0V 至 2.5V 的时间)
- 可采用两个电阻器来进行增益配置
- 低输入偏置电流：170nA 最大值
- PSRR：118dB 最小值
- 输出电流：1mA 最大值
- 低电源电流：250µA，VS = 12V
- 特定温度范围：-40°C 至 125°C
- 工作温度范围：-55°C 至 125°C
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装
产品详情
LTC®6101 / LTC6101HV 是通用型、高电压、高压侧电流检测放大器。超卓的器件特性提供了设计灵活性；最大失调电压为 300µA，电流消耗仅 375µA (60V 电压条件下的典型值)。LTC6101 采用 4V 至 60V 的电源运作，而 LTC6101HV 则采用 5V 至 100V 电源。
LTC6101 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路将输入电压转换为输出电流，因而使得能够在高共模电压的小检测信号转换至一个相对于地的信号。低 DC 失调允许采用一个小分流电阻器和大增益设置电阻器。因此，分路中的功耗可减少。
宽工作电源范围和高准确度使得 LTC6101 成为从汽车到工业以及电源管理应用的理想选择。500mV 的最大输入检测电压允许对宽电流范围进行监视。快速响应使 LTC6101 成为负载电流警告和关断保护控制的较佳选择。凭借非常低的电源电流，LTC6101 是功耗敏感应用的合适之选。
LTC6101 采用 5 引脚 SOT-23 和 8 引脚 MSOP 封装。
应用
- 分流测量
- 电池监视
- 远程采样
- 电源管理
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R503 Reliability Data3/26/2018
-

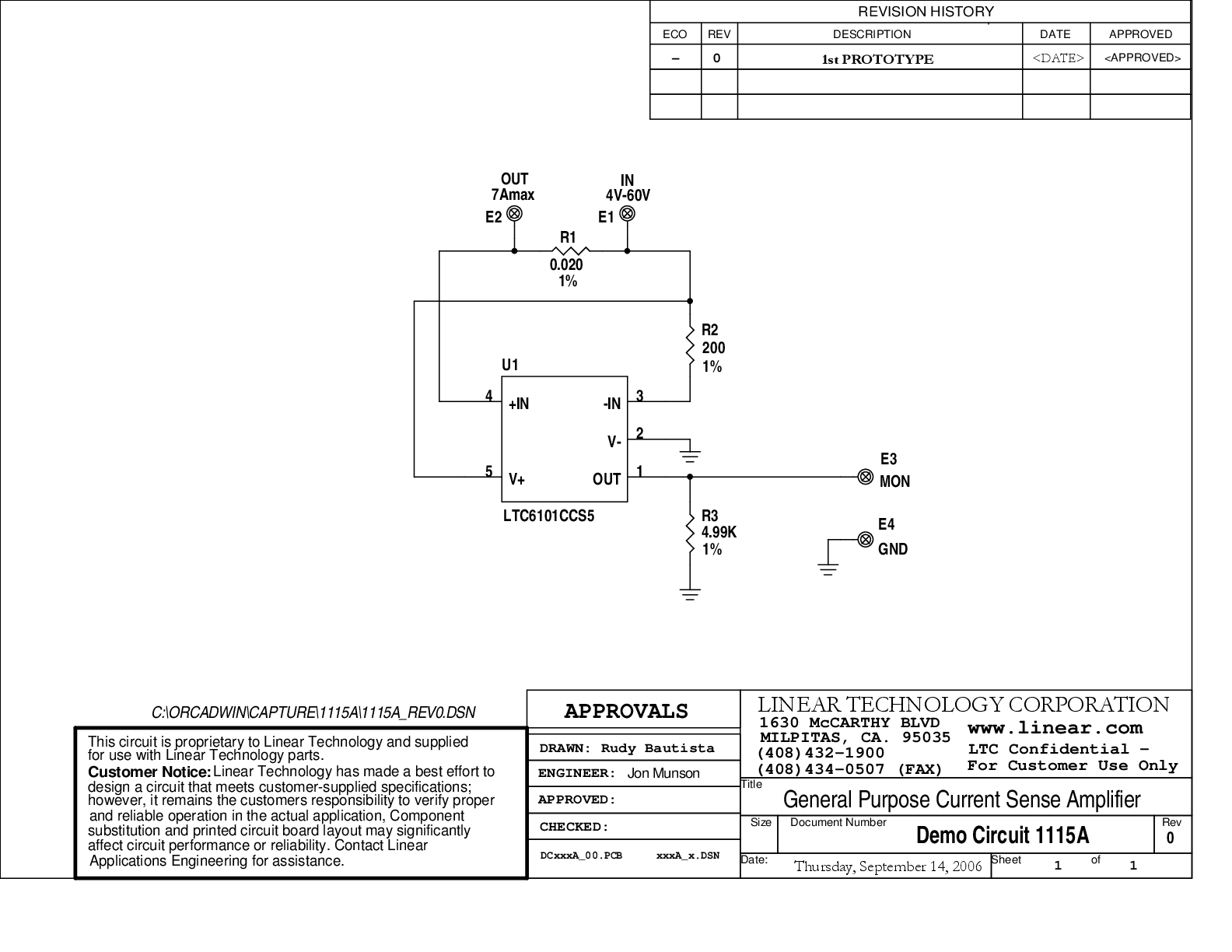

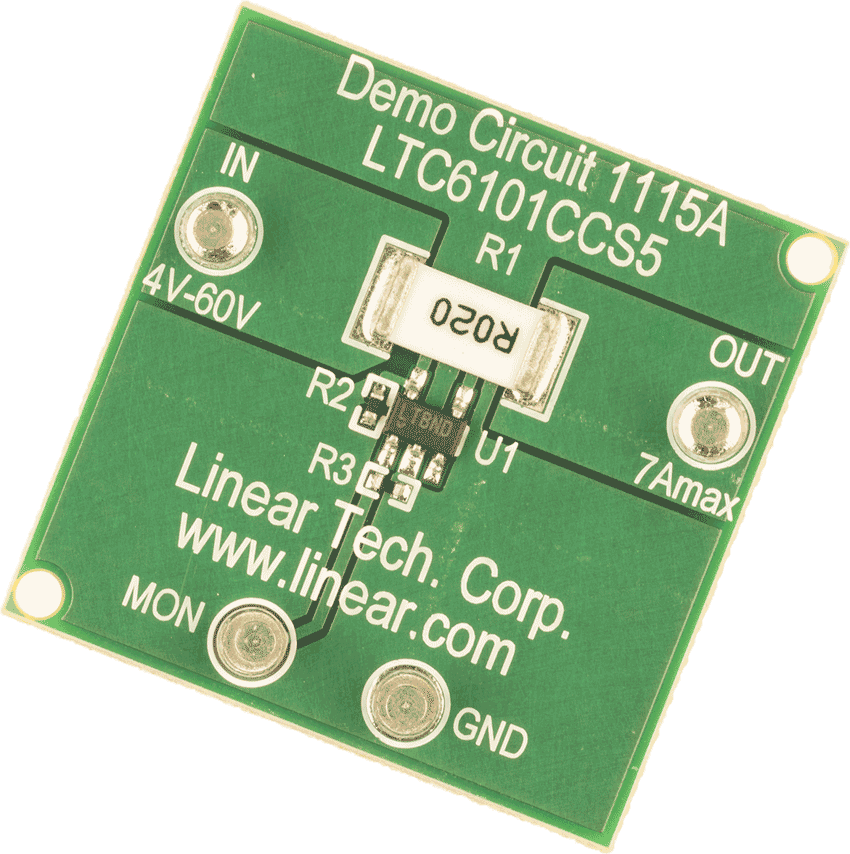

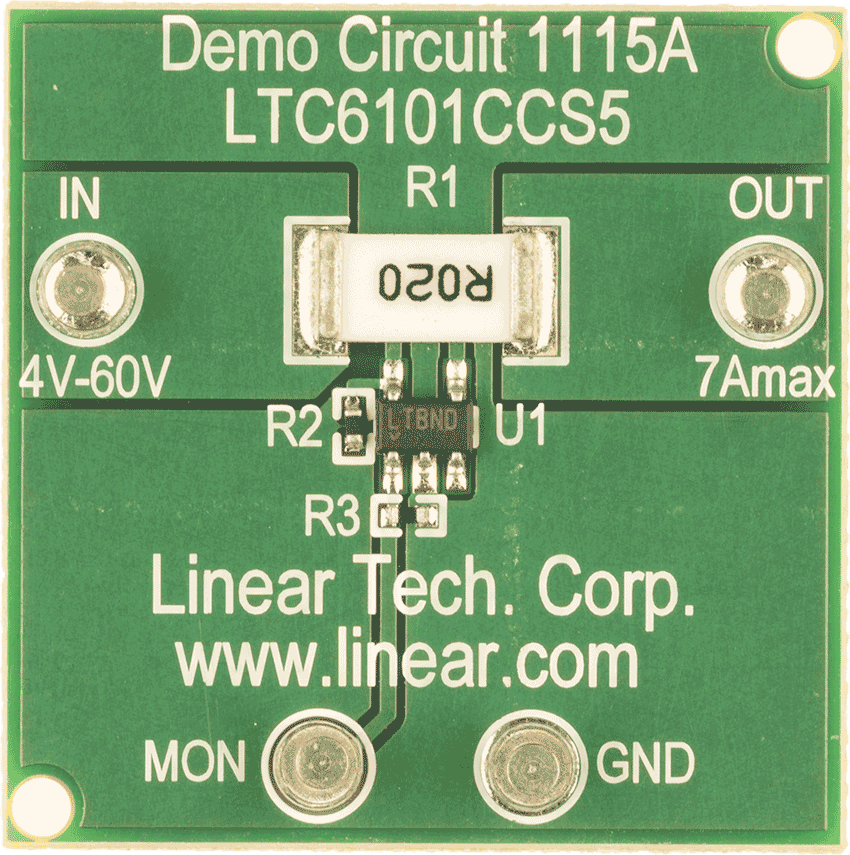

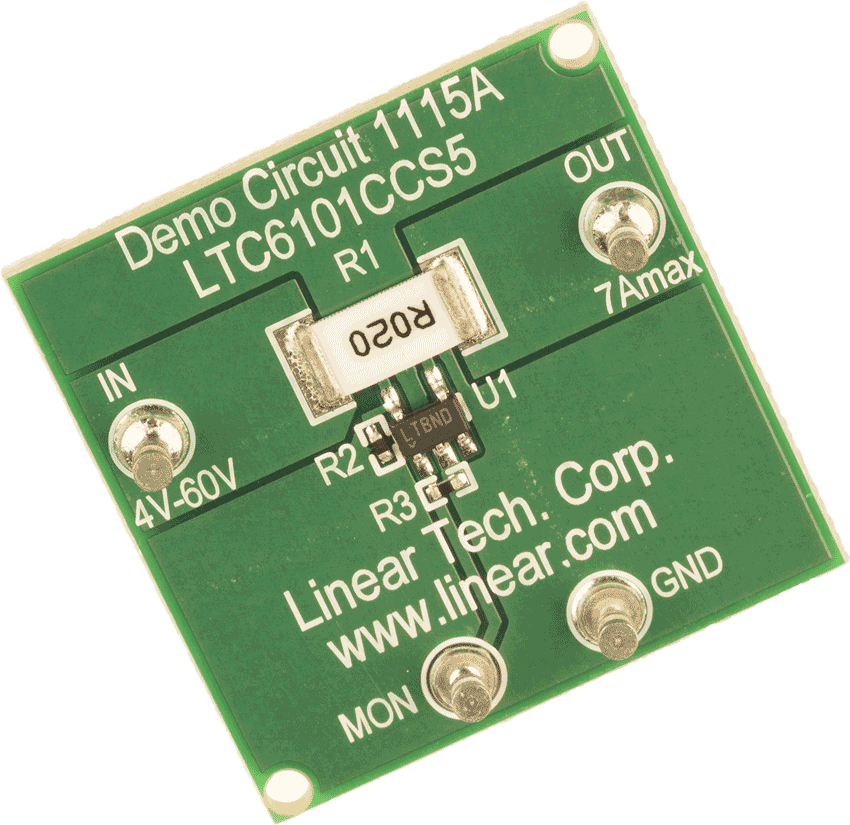

DC1115A - Demo Manual9/24/2009
-
DN374 - 采用集成电流检测来监视和保护汽车系统9/6/2005
-
利用PMBus数字电源系统管理器进行电流检测——第二部分1/1/2022 模拟对话
-
Finally, High Voltage Current Sensing Made Easy5/1/2005 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC6101
