LTC6090

推荐用于新设计

140V CMOS 轨至轨输出、pA 输入电流运放

数据手册产品选型表

产品模型: 24

Viewing:

概述

供电电源范围：±4.75V 至 ±70V (140V)
0.1Hz 至 10Hz 噪声：3.5μV_P-P
输入偏置电流：50pA(最大值)
低失调电压：1.25mV (最大值)
低失调漂移: ±5µV/ºC(最大值)
CMRR: 130dB (最小值)
轨至轨输出级
输出吸收和供电电流：50mA
12MHz 增益带宽积
21V/μs 摆率
11nV/√Hz 噪声密度
热停机
采用耐热性能增强型 SOIC-8E 或 TSSOP-16E 封装

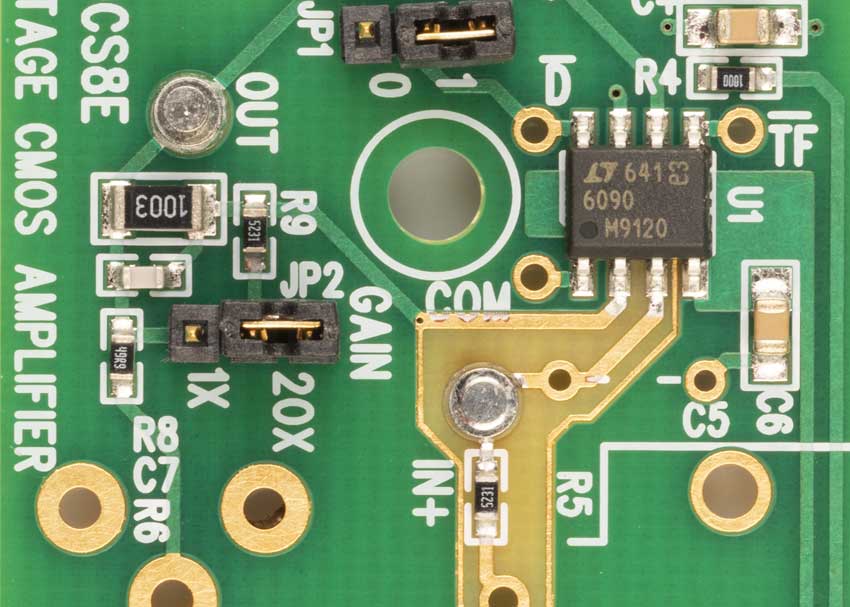

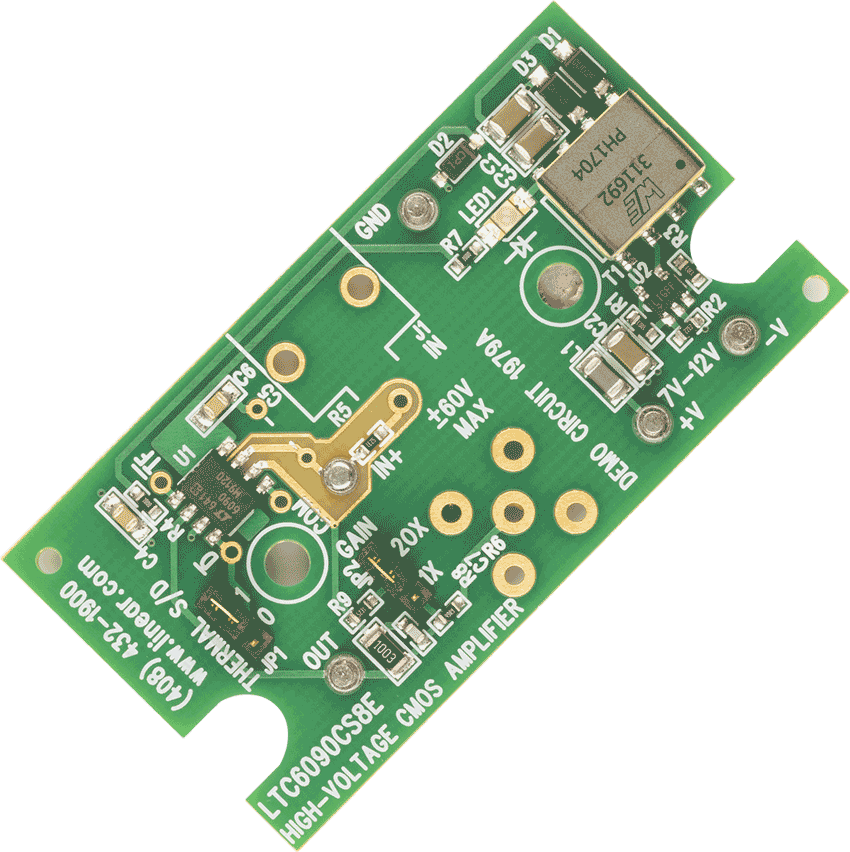

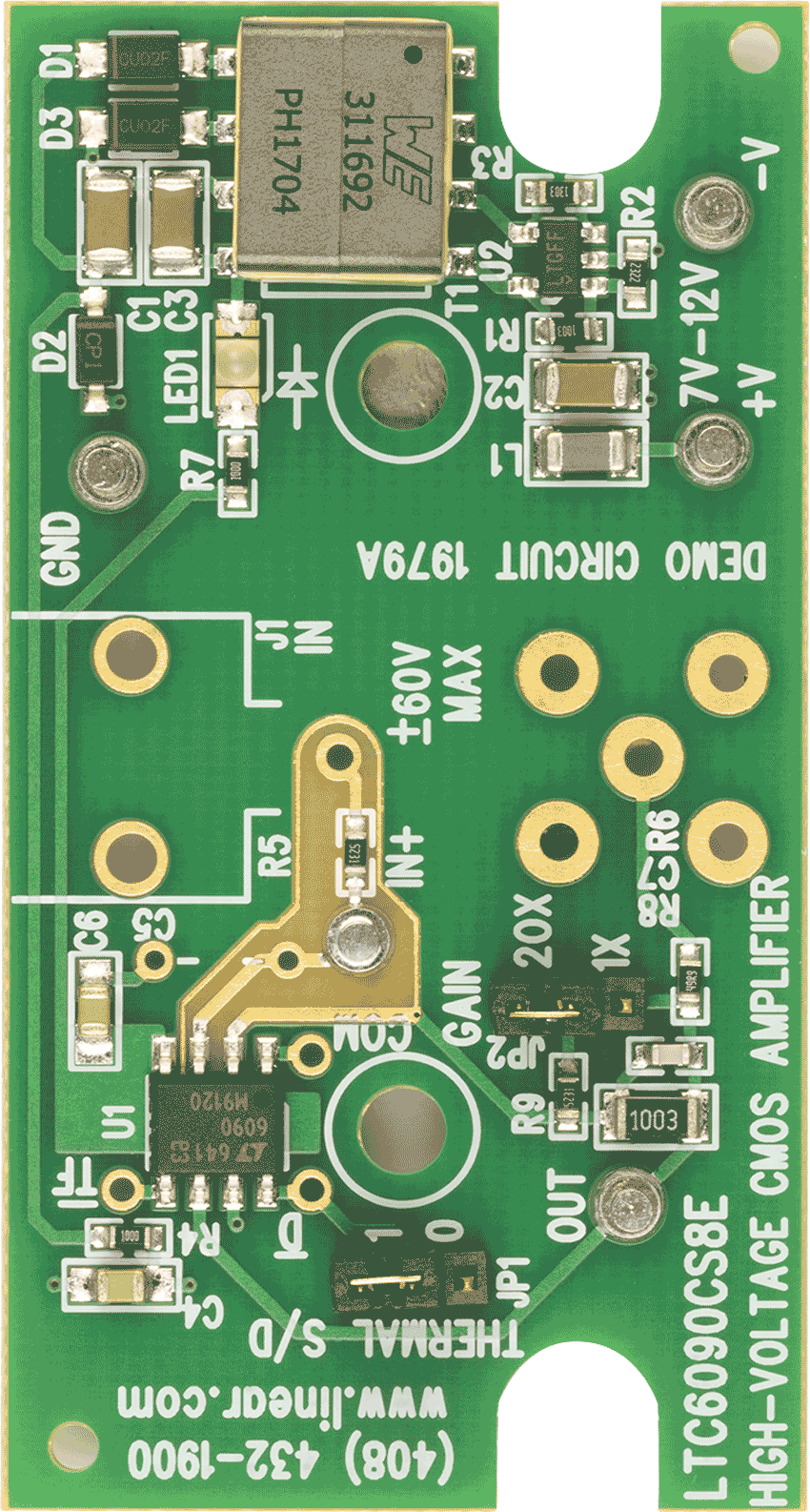

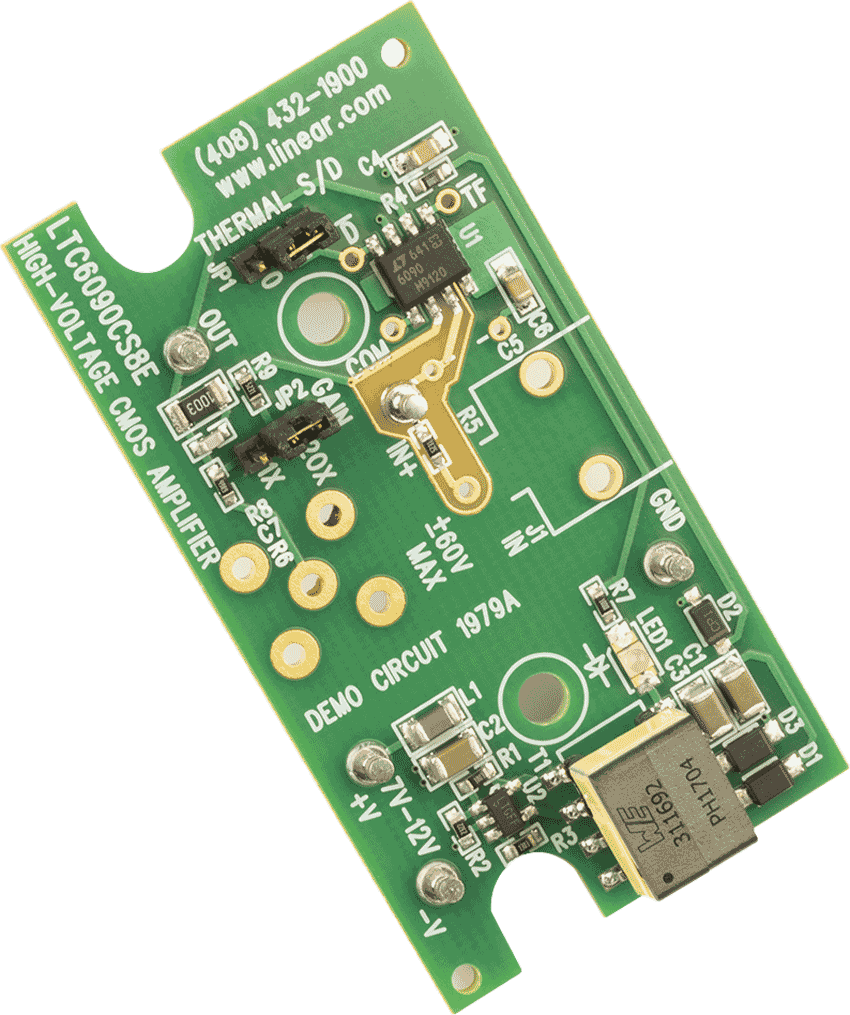

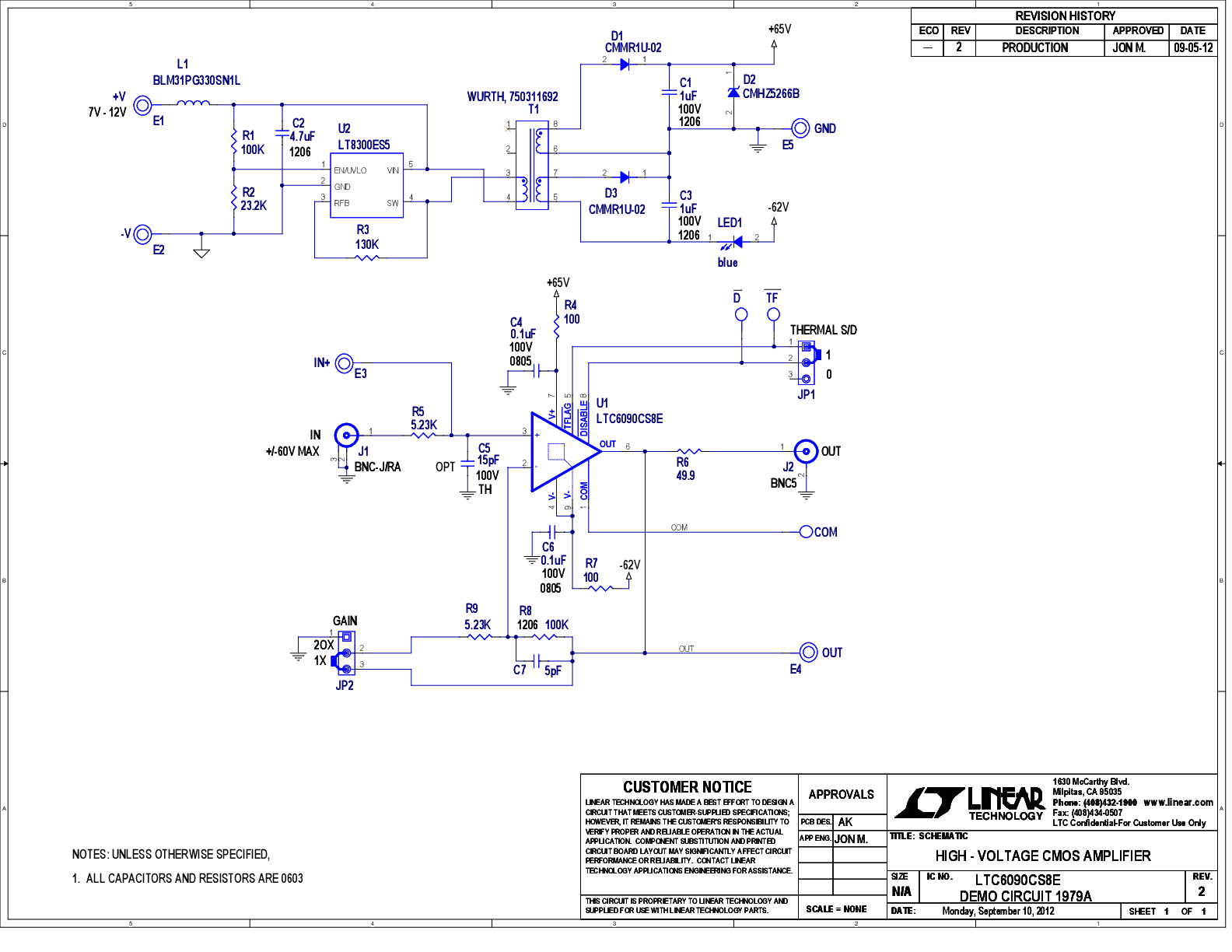

LTC^®6090 / LTC6090-5 是高电压、精准型单片式运算放大器。LTC6090 具有稳定的单位增益。LTC6090-5 在数值为 5 或更大的噪声增益配置中保持稳定。这两款放大器均拥有高开环增益、低输入参考失调电压和噪声、以及 pA 输入偏置电流，非常适合于高电压、高阻抗缓冲和 / 或高增益配置。

这些放大器在内部提供了针对过热情况的保护功能。当芯片温度接近 150°C 时，一个热告警输出 (TFLAG) 将变至运行状态。可利用输出停用引脚 OD 将输出级关断。通过把 OD 引脚连接至热告警输出 (TFLAG)，器件将在其超出安全工作区时停用输出级。这些引脚可容易地连接至任何逻辑器件系列。

这两款放大器均可采用 140V 单电源或 ±70V 分离型电源运行，并能驱动高达 200pF 的负载电容。它们采用具裸露衬垫的 8 引脚 SO 封装或 16 引脚 TSSOP 封装，旨在实现低热阻。

Applications

ATE (自动测试设备)
压电式驱动器
光电二极管放大器
高电压调节器
光网络

产品模型: 24

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC6090CFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CFE-5#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CFE-5#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CS8E#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CS8E#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CS8E-5#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090CS8E-5#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HFE-5#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HFE-5#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HS8E#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HS8E#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HS8E-5#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090HS8E-5#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IFE-5#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IFE-5#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IS8E#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IS8E#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IS8E-5#PBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC6090IS8E-5#TRPBF	8-Lead SOIC (Narrow 0.15 Inch w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC6090CFE#PBF	量产
LTC6090CFE#TRPBF	量产
LTC6090CFE-5#PBF	量产
LTC6090CFE-5#TRPBF	量产
LTC6090HFE#PBF	量产
LTC6090HFE#TRPBF	量产
LTC6090HFE-5#PBF	量产
LTC6090HFE-5#TRPBF	量产
LTC6090IFE#PBF	量产
LTC6090IFE#TRPBF	量产
LTC6090IFE-5#PBF	量产
LTC6090IFE-5#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
匹配电阻与晶体管 1
LT5400	推荐用于新设计	四个匹配的电阻器
数模转换器(DAC) 3
LTC2641	量产	采用 3mm x 3mm DFN 封装的 16 位 V_OUT DAC
LTC2642	量产	采用 3mm x 3mm DFN 封装的 16 位 V_OUT DAC
LTC2756	量产	串行 18 位 SoftSpan I_OUTDAC

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

LTC6090
LTC6090-5

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
