概览

优势和特点

  • 低失调电压:750μV (最大值)
  • 低失调漂移:5μV/℃ (最大值)

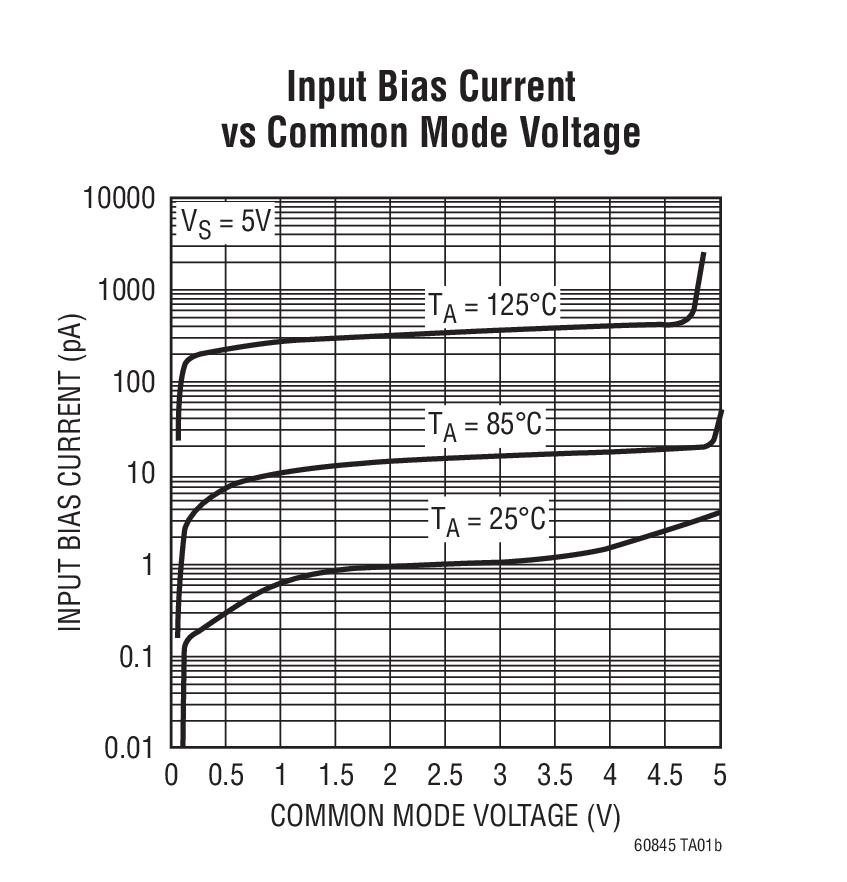

  • 低输入偏置电流:
    • 1pA (25℃ 时的典型值)
    • 40pA (≤ 85℃)
  • 轨至轨输入和输出
  • 2.5V 至 5.5V 工作电压范围
  • 增益带宽乘积:1.5MHz
  • CMRR:70dB (最小值)
  • PSRR:94dB (最小值)
  • 电源电流:每个放大器为 110μA
  • 停机电流:每个放大器为 1.1μA

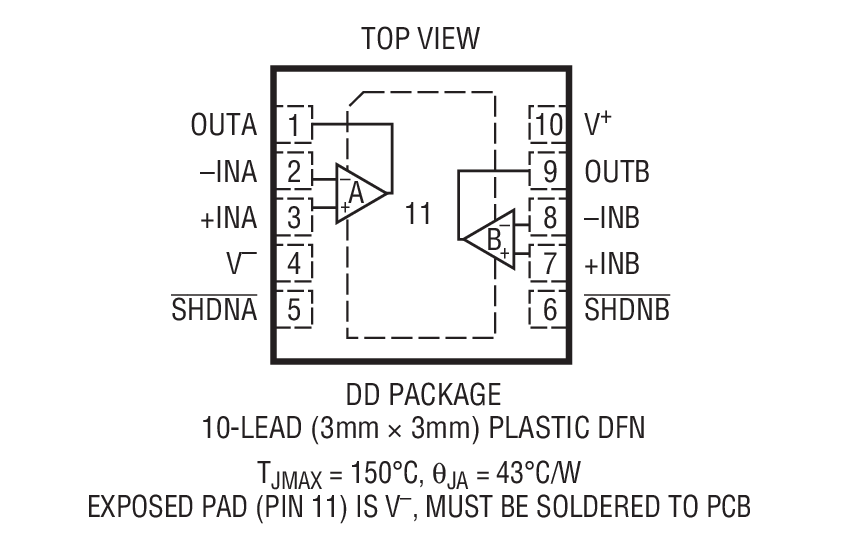

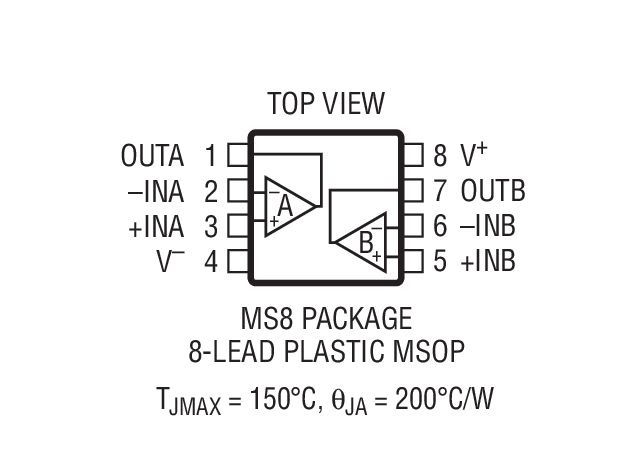

  • 采用 8 引脚 MSOP 和 10 引脚 DFN 封装 (LTC6084) 以及 16 引脚 SSOP 和 DFN 封装 (LTC6085)



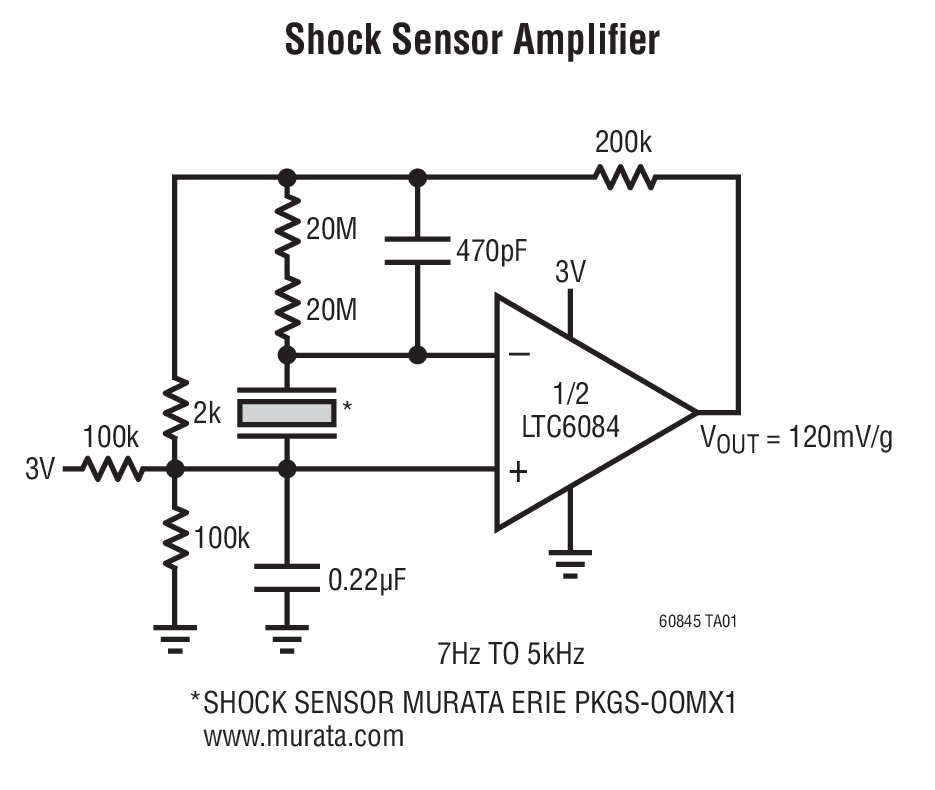

产品详情

LTC®6084/LTC6085 是双通道/四通道、低成本、低失调、轨至轨输入/输出、单位增益稳定的 CMOS 运算放大器,具有1pA的输入偏置电流。

一个 1.5MHz 的增益带宽和 0.5V/μs 的转换速率,再加上宽电源范围和一个 0.75mV的低失调电压,使得 LTC6084/LTC6085 适用于从数据采集到医疗设备和消费类电子产品等等的众多应用。110μA 的电源电流和停机模式非常适合于那些需要高性能和极低功率的信号处理应用。

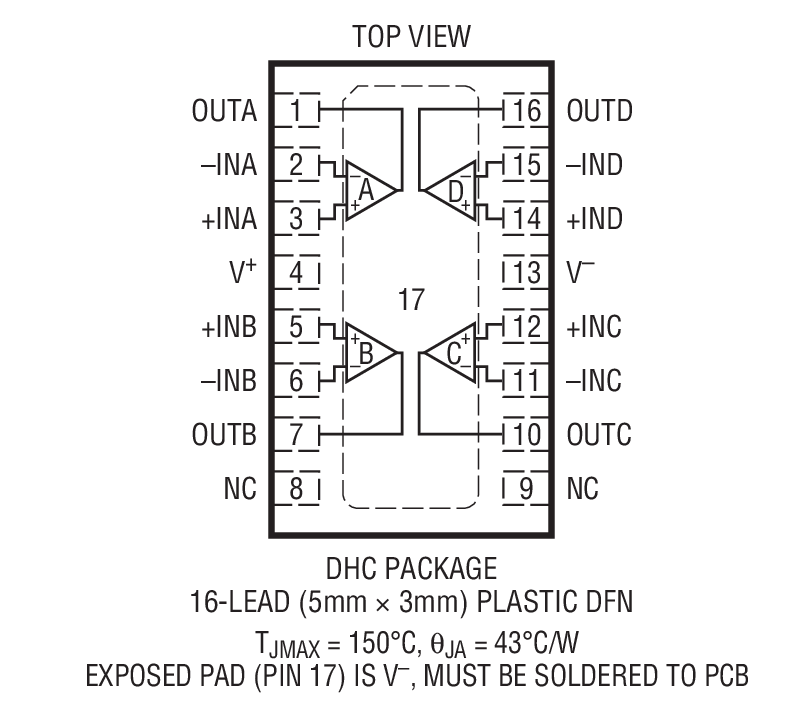

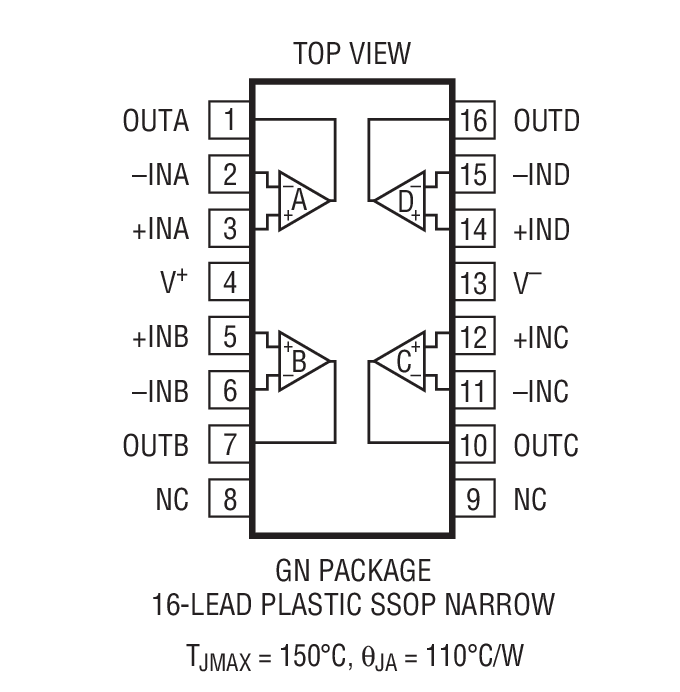

LTC6084/LTC6085 具有一个其摆幅在任一电源轨的 5mV 之内的输出级,旨在最大限度地扩展低电源应用中的信号动态范围。输入共模范围包括整个电源电压。这些运算放大器的规格是针对 2.5V 和 5V 电源电压以及 -40℃ 至 125℃ 的温度范围而拟订的。双通道放大器 LTC6084 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。四通道放大器 LTC6085 采用 16 引脚 SSOP 和 DFN 封装。




应用

  • 便携式测试设备
  • 医疗设备
  • 消费类电子产品
  • 数据采集



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

Models for the following parts are available in LTspice:

LTC6085
