概览
优势和特点
- 温度补偿型内部肖特基二极管 RF 检波器
- 宽输入频率范围：600MHz 至 7GHz
- 宽输入功率范围：–26dBm 至 12dBm
- 具锁存启用功能的快速比较器输出
- 25ns 响应时间和 0dBm RF 输入功率电平
- 轨至轨输出摆幅
- 比较器输出电流： ±20mA
- 宽 VCC 范围：2.7V 至 5.5V
- 低工作电流：2mA
- 采用外形扁平 (仅高 1mm) 的 SOT-23 封装
产品详情
LTC®5536 是一款面向 RF 应用、工作频率范围为 600MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOTTM 封装内集成了一个温度补偿型肖特基二极管峰值检波器和快速比较器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。
采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。将检波电压与 VM 引脚上的一个基准电压进行比较。
从 RF 输入至 VOUT 的响应时间可短至 20ns。比较器输出是锁存 (当 LEN 引脚为高电平时) 或透明的 (当 LEN 引脚为低电平时)。
LTC5536 在 –26dBm 至 12dBm 的 RF 输入功率电平范围内工作。
- RF 信号存在检测器用于以下应用：
802.11a、802.11b、802.11g、802.15
光数据链路
无线数据调制解调器
无线和电缆通信基础设施 - RF 功率报警
- 包络检波器
- RF ID 标签阅读器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

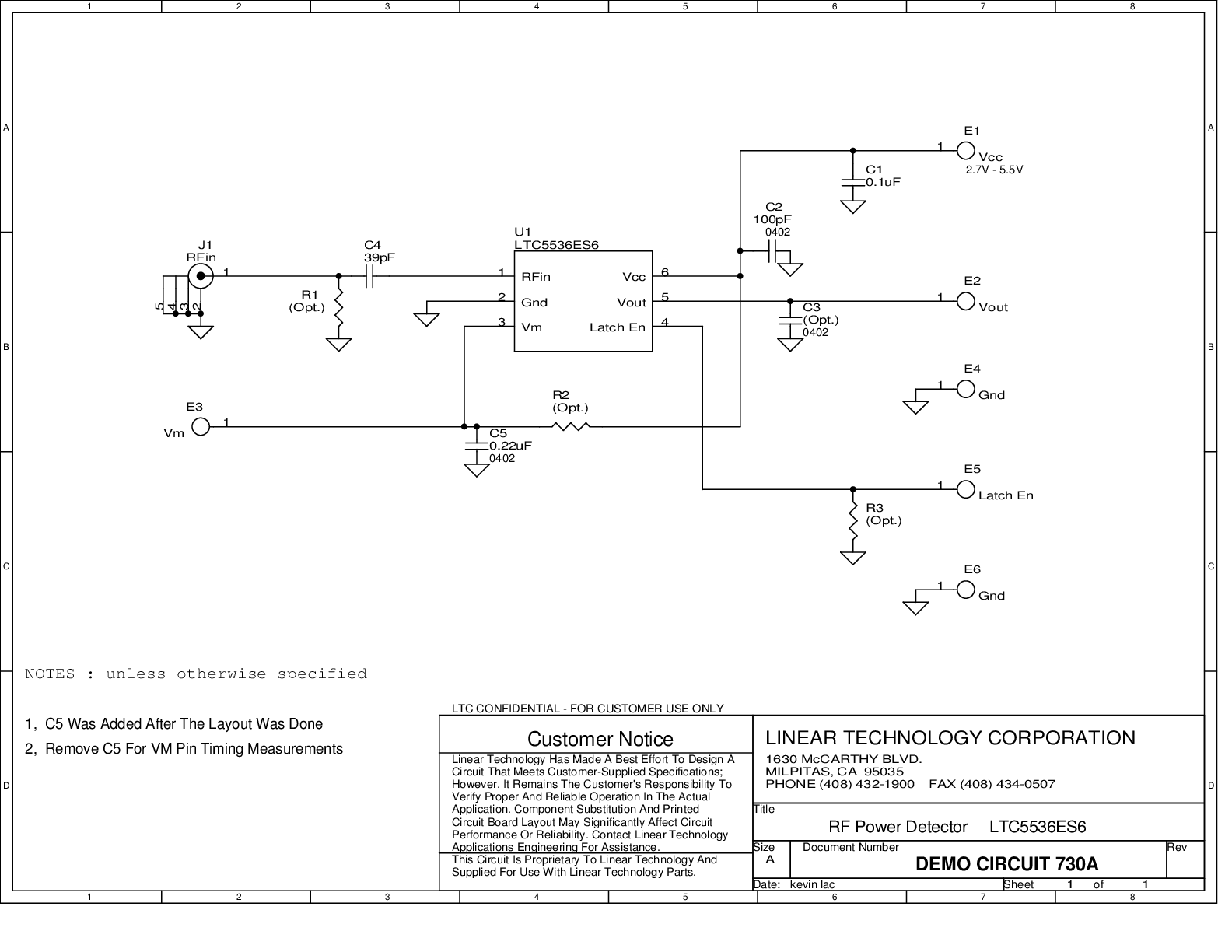

评估套件 (1)
参考资料
工具及仿真模型
S参数
ZIP
LTC5536 S-Parameters
1.99 K
配套产品推荐
LTC5536 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC5536ES6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC5536ES6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R409 Reliability Data |
