特性
- 温度补偿型内部肖特基二极管 RF 检波器
- 宽输入频率范围：300MHz 至 7GHz
- 宽输入功率范围：–32dBm 至 10dBm
- 缓冲检波器输出
- 精准的 VOUT 偏移控制
- 宽 VCC 范围：2.7V 至 6V
- 低工作电流：500μA
- 低停机电流：< 2μA
- 采用外形扁平 (仅高 1mm) 的 SOT-23 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®5531 是一款面向 RF 应用、工作频率范围为 300MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOTTM 封装内集成了一个温度补偿型肖特基二极管峰值检波器和缓冲放大器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。
采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。一种省电的停机模式可将电源电流降至 2μA 以下。120mV ±35mV 的初始偏移电压可采用 VOS 引脚进行精准的调节。

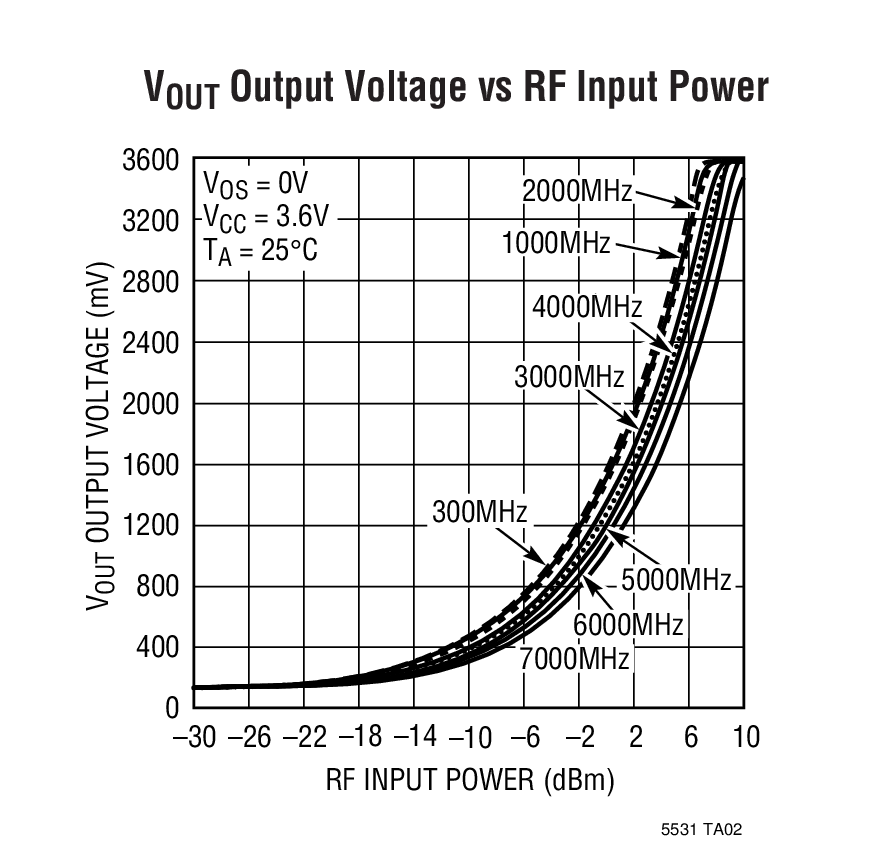

LTC5531 在 –32dBm 至 10dBm 的输入功率电平范围内工作。
- 802.11a、802.11b、802.11g、802.15、802.16
- 多模式移动电话产品
- 光数据链路
- 无线数据调制解调器
- 无线和电缆通信基础设施
- RF 功率报警
- 包络检波器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC5531
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
20.4 K
用户手册
1
218.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5531ES6#TRMPBF |

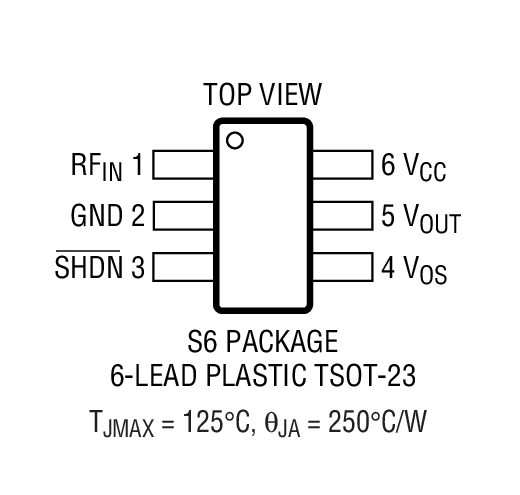

6-Lead TSOT-23
|
|
|
| LTC5531ES6#TRPBF |
6-Lead TSOT-23
|
|
- LTC5531ES6#TRMPBF
- 引脚/封装图-中文版
-
6-Lead TSOT-23
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC5531ES6#TRPBF
- 引脚/封装图-中文版
-
6-Lead TSOT-23
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1
DC710A
LTC5531ES6 | RF功率检波器，300MHz至7000MHz
产品详情

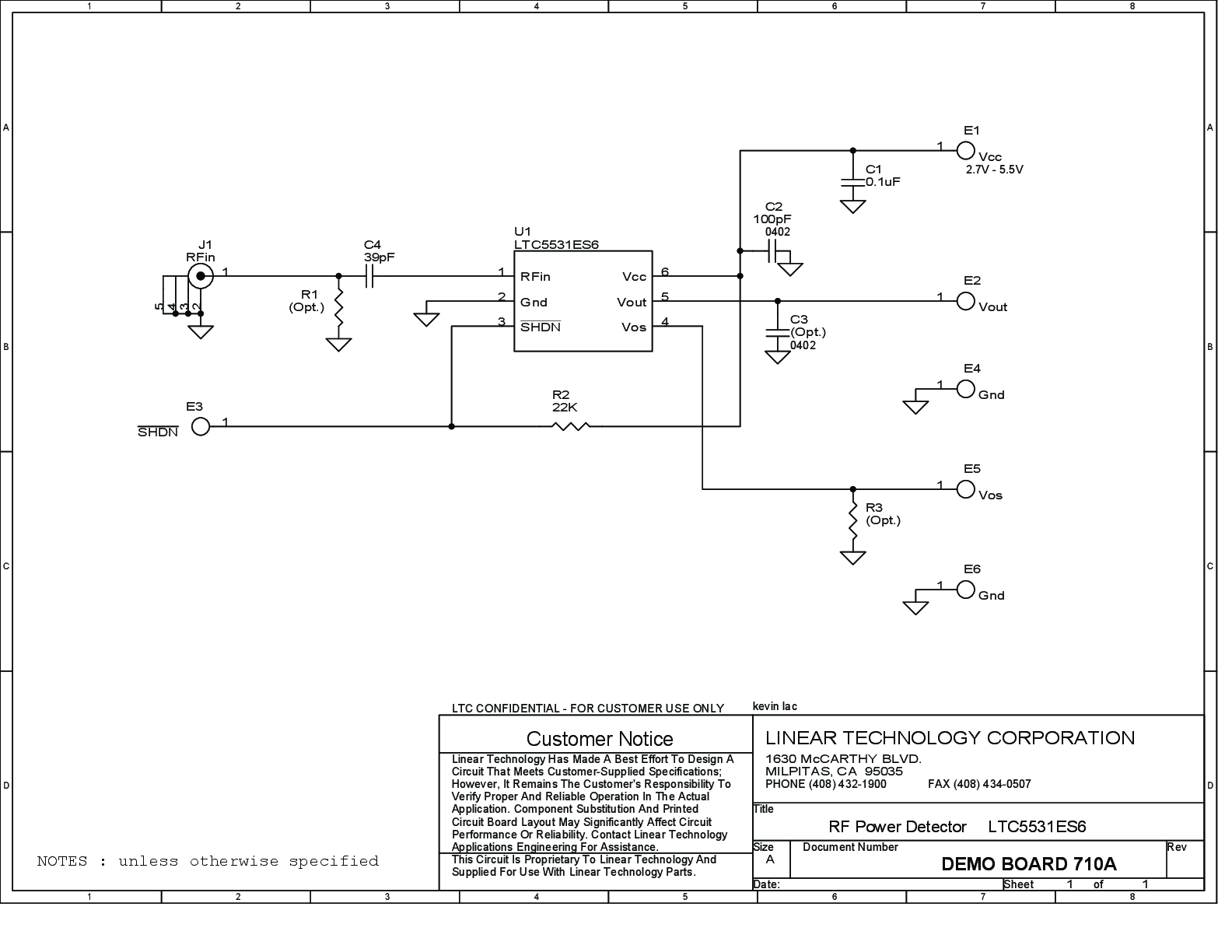

DC710A：具有关断和失调调整功能的LTC5531精密300MHz至7GHz RF检波器演示板。
