概览
优势和特点
- 低功率：ICC = 7mA (典型值)
- 专为 RS485 或 RS422 应用而设计
- 单 5V 电源
- -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
- 60mV 典型输入迟滞
- 接收器在三态或电源关断的情况下保持高阻抗
- 28ns 典型接收器传播延迟

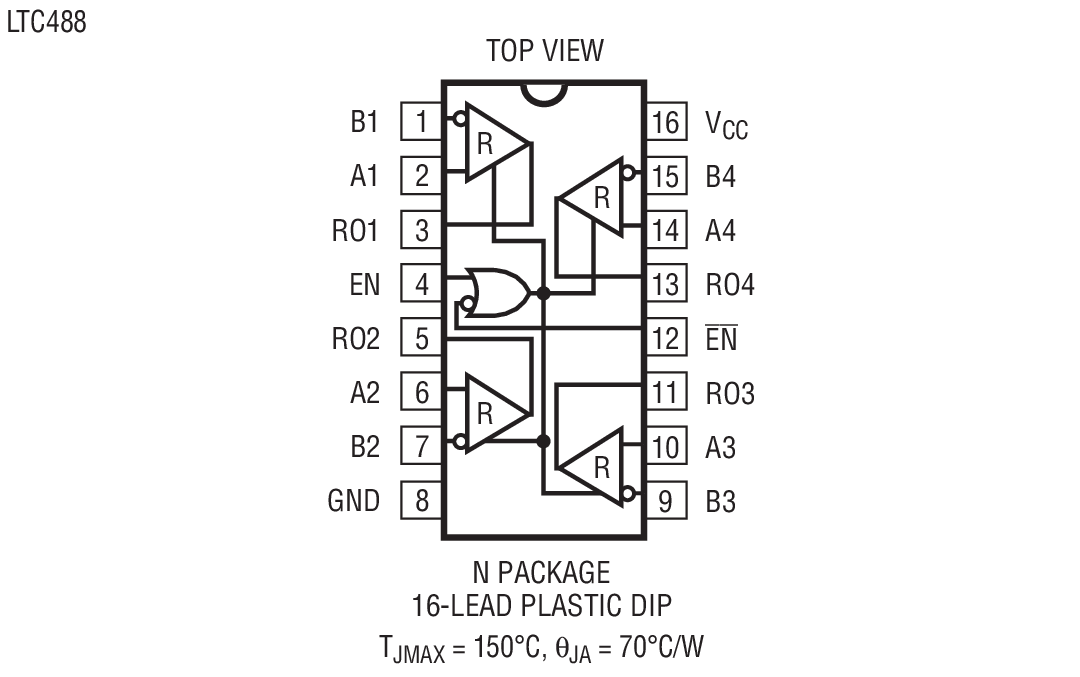

- 引脚与 SN75173 兼容 (LTC488)

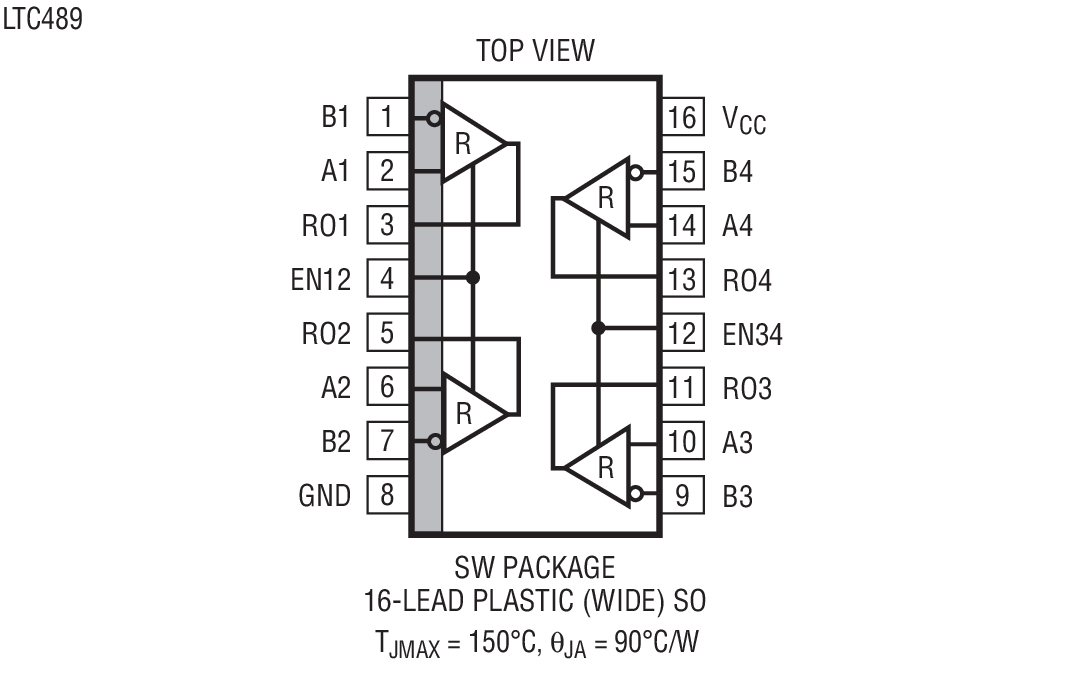

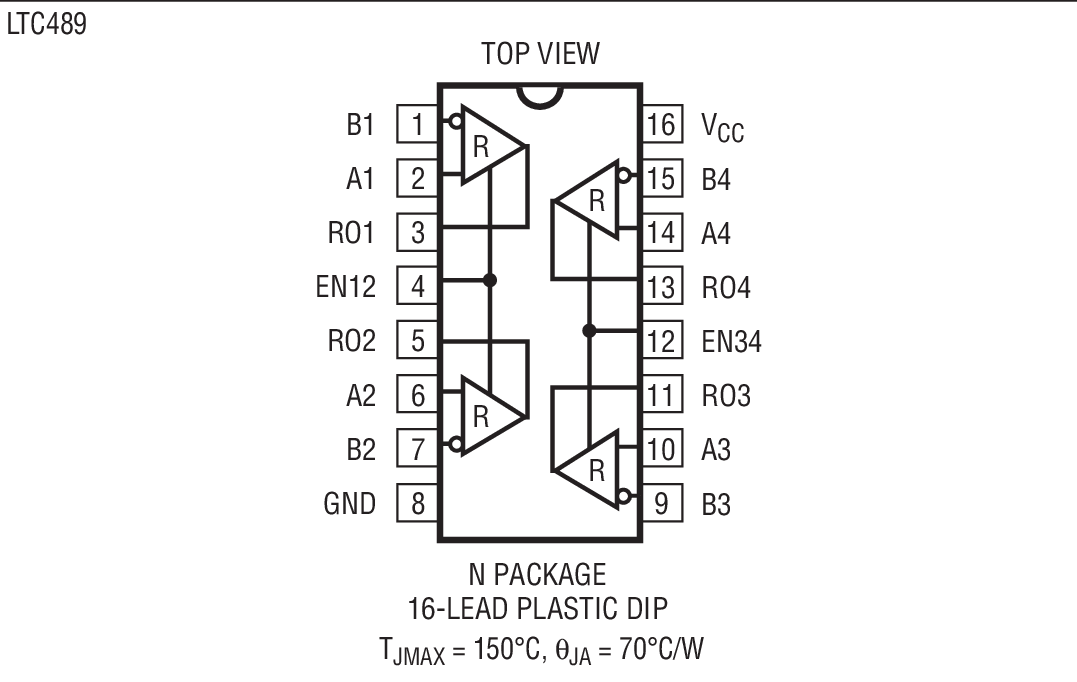

- 引脚与 SN75175 兼容 (LTC489)
产品详情

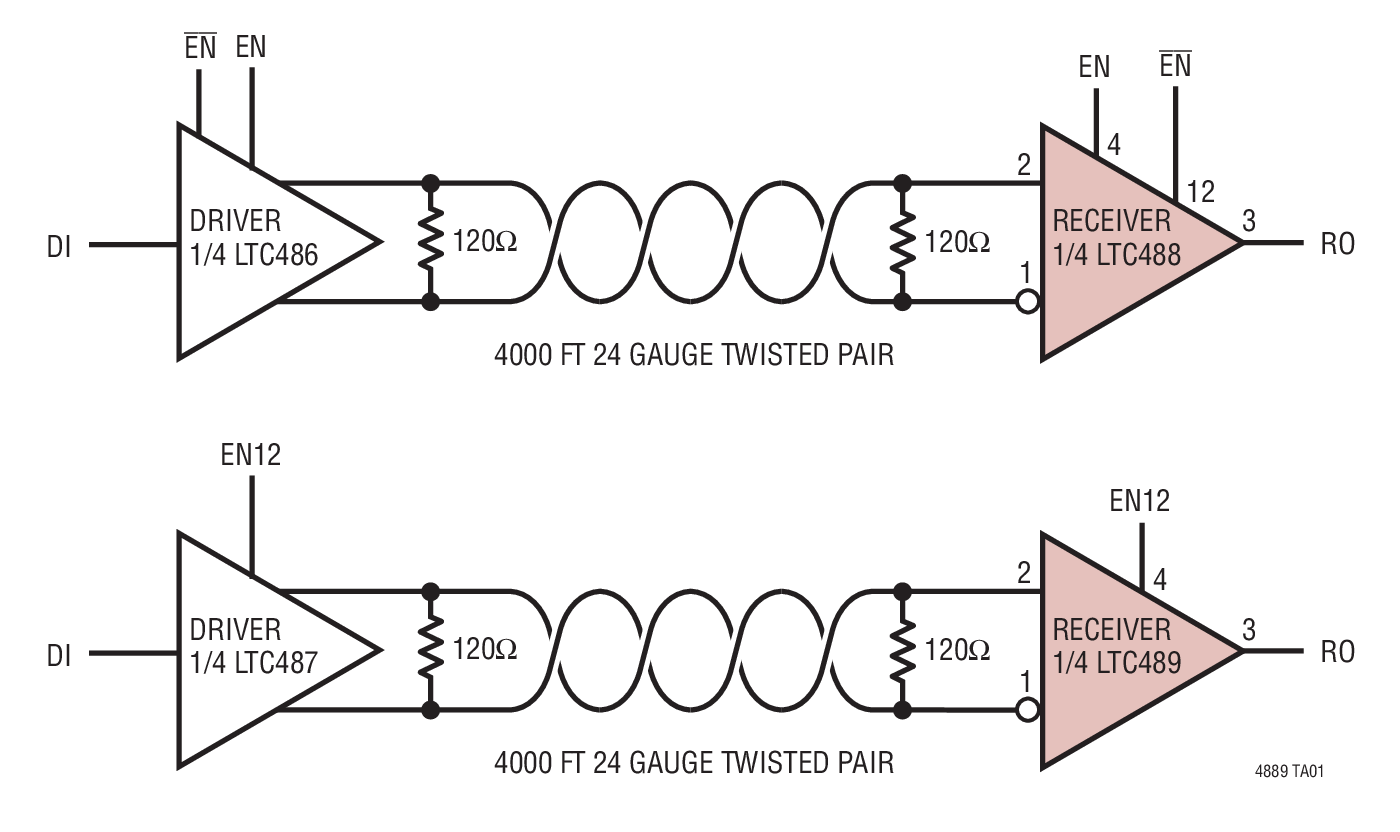

LTC®488 和 LTC499 是低功率差分总线/线路接收器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 -7V)。它们也符合 RS422 的要求。
与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。
该接收器具有三态输出，且接收器输出在整个共模范围内保持高阻抗。
这款接收器具有一种故障保险功能，它可在输入被置于开路状态时确保一种高输出状态。
该器件的 AC 和 DC 规格均在 4.75V 至 5.25V 的电源电压范围内得到保证。
应用
- 低功率 RS485/RS422 接收器
- 电平变换器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R113 Reliability Data3/26/2018PDF20 K
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
RS485 Quick Guide7/13/2017PDF524K
-
Ultra Rugged ±60V RS485 Transceivers3/15/2013PDF282K
-
保护您的创新：从高精度到高电压10/24/2022
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC488CN#PBF | 材料声明 | 质量和可靠性 | 16-Lead PDIP (Narrow 0.30 Inch) | |

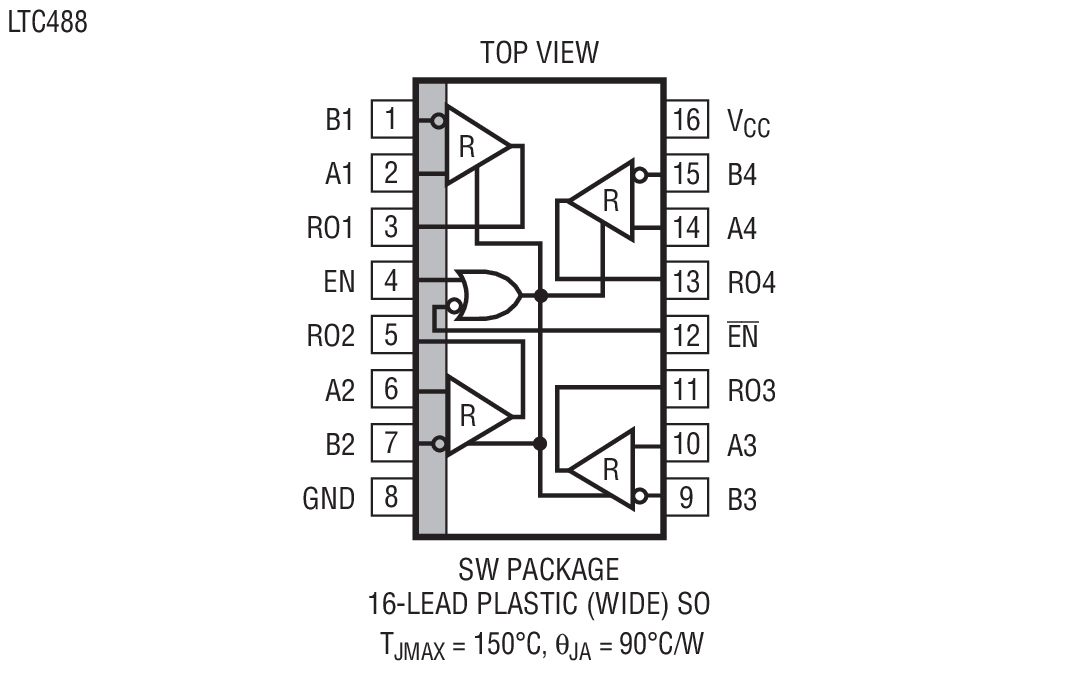

| LTC488CSW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LTC488CSW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LTC488IN#PBF | 材料声明 | 质量和可靠性 | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC488ISW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| LTC488ISW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R113 Reliability Data |
