  5. LTC487

英文数据手册
(产品技术资料帮助）

概览

优势和特点

  • 非常低的功率：ICC = 110μA (典型值)
  • 专为 RS485 或 RS422 应用而设计
  • 单 5V 电源
  • -7V 至 12V 总线共模范围允许总线上器件之间存在 ±7V 的地电位差
  • 热停机保护功能
  • 上电 / 断电无干扰的驱动器输出允许进行带电插拔操作
  • 驱动器在三态或电源关断的情况下保持高阻抗
  • 于 5ns 变化时的典型驱动器传播延迟为 28ns
  • 引脚与 SN75174、DS96174、μA96174 和 DS96F174 兼容



产品详情

LTC®487 是一款低功率差分总线 / 线路驱动器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (-7V 至 12V)。它们也符合 RS422 的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。

该驱动器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。

该器件的 AC 和 DC 规格均在 0°C 至 70°C (商业)、-40°C 至 85°C (工业) 温度范围和 4.75V 至 5.25V 的电源电压范围内得到保证。


应用

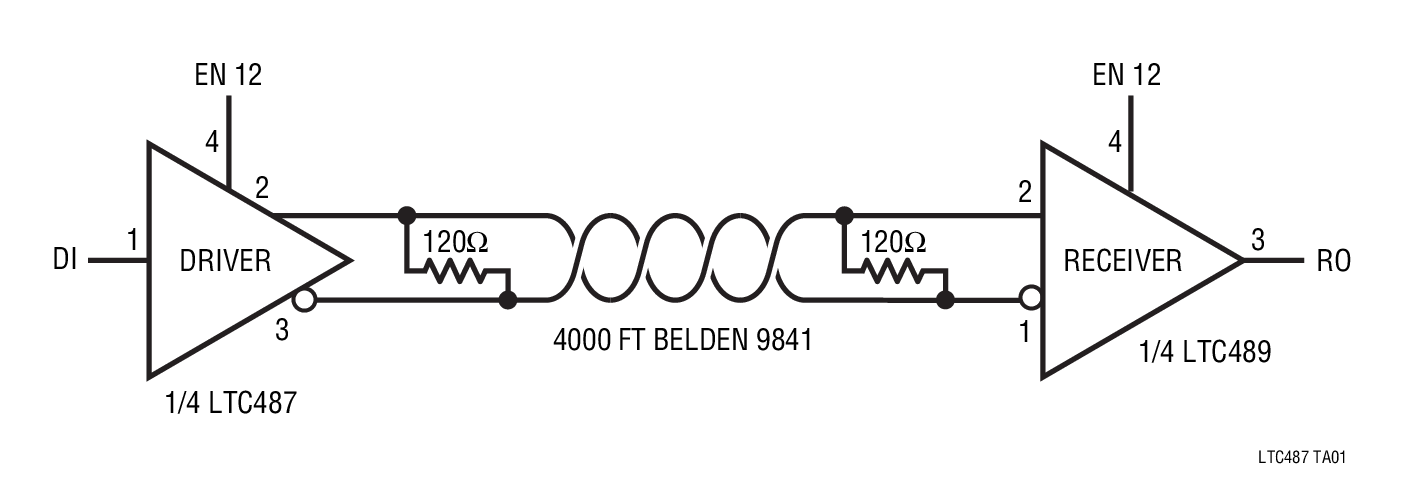

  • 低功率 RS485 / RS422 驱动器
  • 电平变换器



产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 产品选型手册 (1)
  • 产品选择卡 (2)
  • 视频 (1)
    • Document Type

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

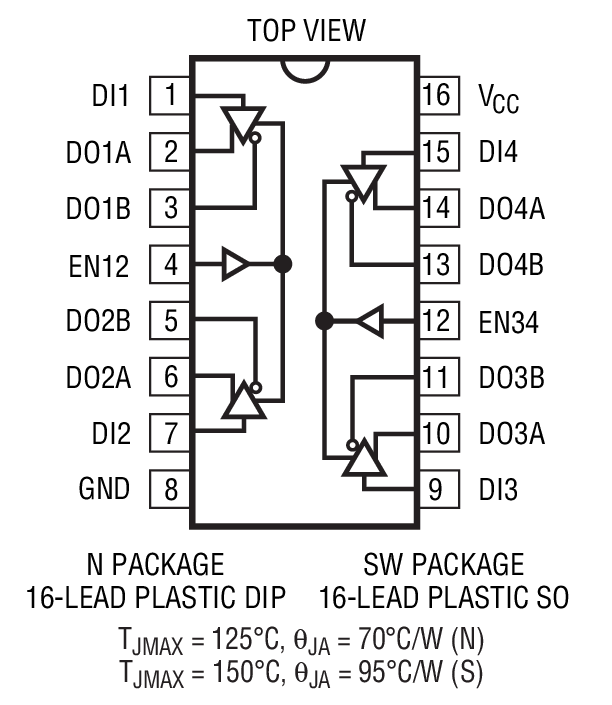

    LTC487CN#PBF 材料声明 质量和可靠性 16-Lead PDIP (Narrow 0.30 Inch)
    LTC487CSW#PBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
    LTC487CSW#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
    LTC487IN#PBF 材料声明 质量和可靠性 16-Lead PDIP (Narrow 0.30 Inch)
    LTC487ISW#PBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
    LTC487ISW#TRPBF 材料声明 质量和可靠性 16-Lead SOIC (Wide 0.3 Inch)
