LTC2984

推荐用于新设计

具有 EEPROM 的多传感器高准确度数字温度测量系统

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 对2、3或4线式RTD、热电偶、热敏电阻和二极管直接进行数字化
  • 片内EEPROM可存储通道配置数据和自定义系数
  • 2.85V至5.25V单电源供电
  • 20个灵活的输入支持传感器互换
  • 自动热电偶冷端补偿
  • 用于热电偶、RTD和热敏电阻的内置标准和用户可编程系数

LTC®2984 可测量多种温度传感器并以数字方式输出结果 (采用 °C 或 °F 为单位)，具有 0.1°C 的准确度和 0.001°C 的分辨率。LTC2984 能够测量几乎所有标准 (B、E、J、K、N、S、R、T 类) 热电偶或定制热电偶的温度，可自动补偿冷结点温度并对结果进行线性化。另外，该器件还能利用标准的两线、三线或四线式 RTD、热敏电阻和二极管来测量温度。其具有 20 个可重配置的模拟输入，从而实现了众多的传感器连接和配置选项。LTC2984 包括适用于每种温度传感器的激励电流源和故障检测电路，以及一个用于存储定制系数和通道配置数据的 EEPROM。

LTC2984 可直接连接至参考于地的传感器，并不需要电平移位器、负电源电压或外部放大器。所有的信号皆由三个高准确度的 24 位 ΔΣ ADC 进行缓冲和同时数字化处理，并利用一个内部 10ppm/°C (最大值) 基准来驱动。



应用

  • 直接热电偶测量
  • 直接 RTD 测量
  • 直接热敏电阻测量
  • 定制传感器应用
LTC2984
具有 EEPROM 的多传感器高准确度数字温度测量系统
Thermocouple Measurement with Automatic Cold Junction Compensation Typical Temperature Error Contribution Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
LTC2983
推荐用于新设计 多传感器高准确度数字温度测量系统
LTC2986
推荐用于新设计 具有EEPROM的多传感器高精度数字温度测量系统
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 7

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2420A

LTC2984演示板 | LTC2984主板(DC2399) + 20路输入分线板(DC2210)，需要DC2026

立即购买 更多内容

产品详情

DC2420 入门套件用于展示 LTC2984 的性能和易用性，后者是一个完整的片上温度测量系统。该套件包括 DC2399（包含 LTC2984 的主演示电路）和 DC2210（支持试验板的简单实验电路）。除了入门演示套件之外，它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。

eval board
schematic 4
schematic 5
schematic 6
DC2420A-KIT

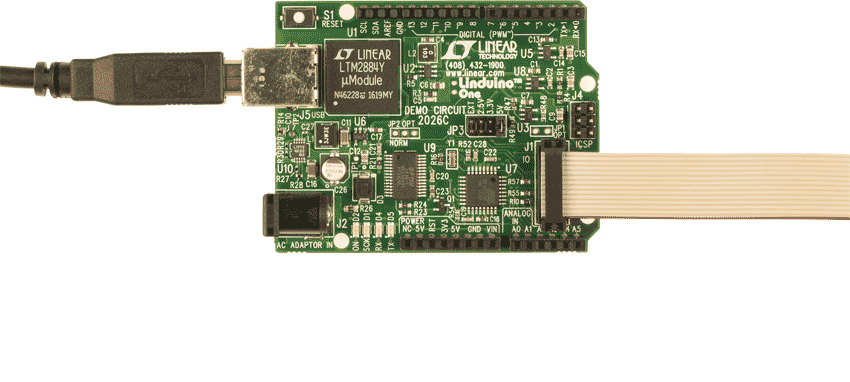

LTC2984入门套件 | LTC2984主板(DC2399) + 20路输入分线板(DC2210) + Linduino One (DC2026)

立即购买 更多内容

产品详情

DC2420 入门套件用于展示 LTC2984 的性能和易用性，后者是一个完整的片上温度测量系统。该套件包括 DC2399（包含 LTC2984 的主演示电路）和 DC2210（支持试验板的简单实验电路）。除了入门演示套件之外，它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。
DC2420A
LTC2984演示板 | LTC2984主板(DC2399) + 20路输入分线板(DC2210)，需要DC2026

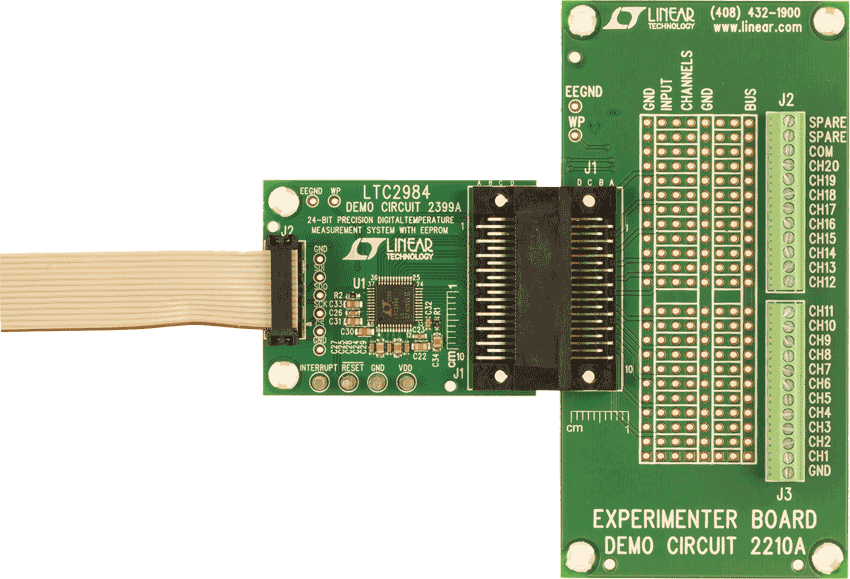

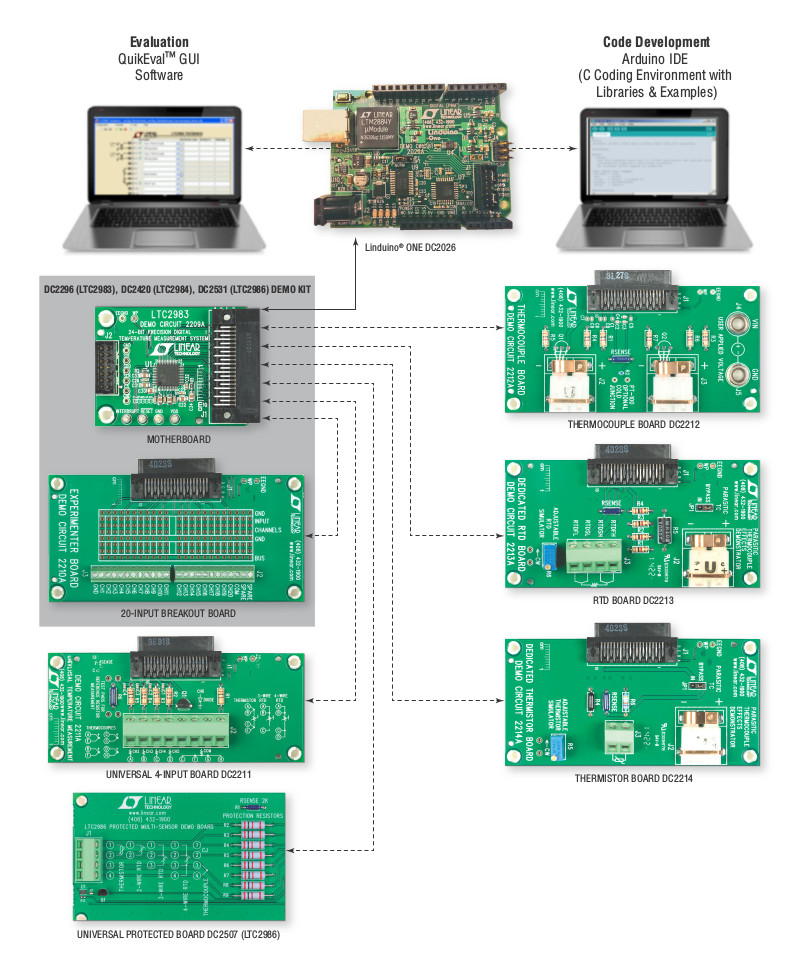

DC2420A Demo Board DC2420A Demo Board DC2296/DC2420/DC2531 - Diagram of Demo Boards
DC2420A-KIT
LTC2984入门套件 | LTC2984主板(DC2399) + 20路输入分线板(DC2210) + Linduino One (DC2026)
DC2420A Demo Board DC2420A Demo Board DC2296/DC2420/DC2531 - Diagram of Demo Boards
