LTC2986

具有EEPROM的多传感器高精度数字温度测量系统

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 直接数字化 2 线、3 线或 4 线 RTD、热电偶、热敏电阻和二极管
  • 片内 EEPROM (LTC2986-1) 存储通道配置数据和自定义系数
  • 2.85V 至 5.25V 单电源
  • 10 个灵活的输入,可接入互换传感器
  • 自动热电偶冷端补偿
  • 热电偶、RTD 和热敏电阻的内置标准和用户可编程系数
  • 测量负热电偶电压
  • 自动烧毁、短路和故障检测
  • 缓冲输入,可获得外部保护
  • 同时抑制 50Hz/60Hz
  • 包括 15ppm/°C(最大值)参考
  • 包括特殊保护模式
更多细节
show more Icon

LTC2986测量各种温度传感器并数字输出结果(以°C或°F为单位),具有0.1°C精度和0.001°C分辨率。LTC2986可以测量几乎所有标准(B、E、J、K、N、S、R、T型)或自定义热电偶的温度,自动补偿冷端温度并实现结果线性化。该器件还可以使用标准的2线、3线或4线RTD、热敏电阻和二极管来测量温度。LTC2986包括适用于每种温度传感器的激励电流源和故障检测电路。

LTC2986/LTC2986-1是20通道LTC2983/LTC2984的10通道软件和引脚兼容版本。其他特性包括可在通用多传感器应用中实现轻松保护的特殊模式、通用ADC读数的自定义表,以及有源模拟温度传感器的直接温度读数。LTC2986-1是LTC2986的EEPROM版本。

应用

  • 直接热电偶测量
  • 直接RTD测量
  • 直接热敏电阻测量
  • 自定义传感器应用
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2986CLX#PBF
  • HTML
  • HTML
LTC2986CLX-1#PBF
  • HTML
  • HTML
LTC2986HLX#PBF
  • HTML
  • HTML
LTC2986HLX-1#PBF
  • HTML
  • HTML
LTC2986ILX#PBF
  • HTML
  • HTML
LTC2986ILX-1#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2986CLX#PBF

量产

LTC2986CLX-1#PBF

量产

LTC2986HLX#PBF

量产

LTC2986HLX-1#PBF

量产

LTC2986ILX#PBF

量产

LTC2986ILX-1#PBF

量产

11月 13, 2019

- 19_0267

LTC2983,LTC2984,LTC2986 and LTC2986-1 die revision change.

LTC2986CLX#PBF

量产

LTC2986CLX-1#PBF

量产

LTC2986HLX#PBF

量产

LTC2986HLX-1#PBF

量产

LTC2986ILX#PBF

量产

LTC2986ILX-1#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2986CLX#PBF

量产

LTC2986CLX-1#PBF

量产

LTC2986HLX#PBF

量产

LTC2986HLX-1#PBF

量产

LTC2986ILX#PBF

量产

LTC2986ILX-1#PBF

量产

11月 13, 2019

- 19_0267

arrow down

LTC2983,LTC2984,LTC2986 and LTC2986-1 die revision change.

LTC2986CLX#PBF

量产

LTC2986CLX-1#PBF

量产

LTC2986HLX#PBF

量产

LTC2986HLX-1#PBF

量产

LTC2986ILX#PBF

量产

LTC2986ILX-1#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 4

reference details image

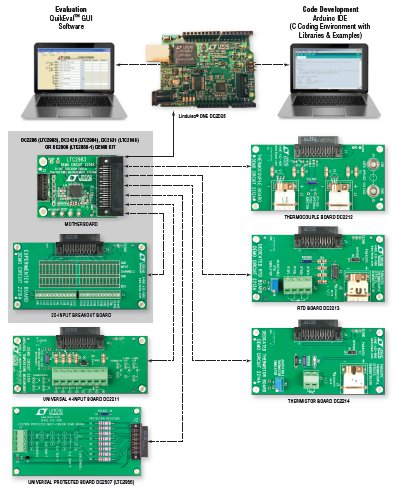

DC2608A

LTC2986-1 Demo Board | LTC2986-1 Motherboard (DC2618) + 20-Input Breakout Board (DC2210), Requires DC2026

zoom

DC2608A

LTC2986-1 Demo Board | LTC2986-1 Motherboard (DC2618) + 20-Input Breakout Board (DC2210), Requires DC2026

LTC2986-1 Demo Board | LTC2986-1 Motherboard (DC2618) + 20-Input Breakout Board (DC2210), Requires DC2026

产品详情

DC2608 入门套件用于展示 LTC2986-1 的性能和易用性,后者是一个完整的片上温度测量系统。该套件包括 DC2618(包含 LTC2986-1 的主演示电路)和 DC2210(支持试验板的简单实验电路)。除了入门演示套件之外,它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。

reference details image

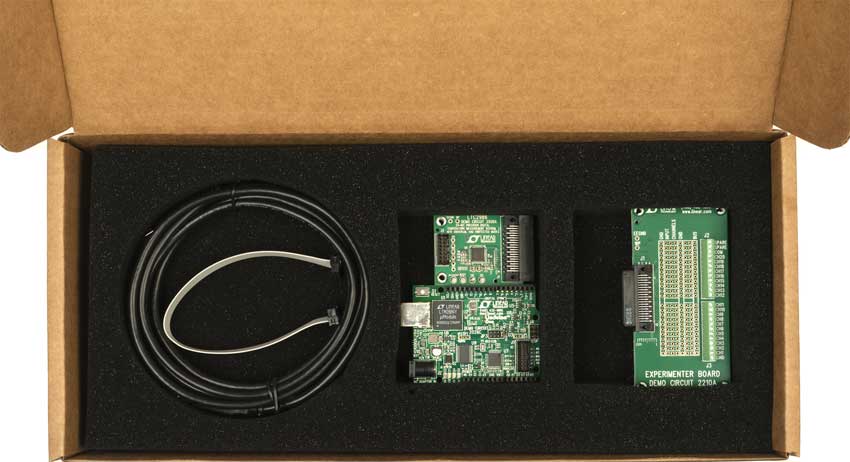

DC2531A

LTC2986演示板 | LTC2986主板(DC2508) + 20路输入分线板(DC2210),需要DC2026

zoom

DC2531A

LTC2986演示板 | LTC2986主板(DC2508) + 20路输入分线板(DC2210),需要DC2026

LTC2986演示板 | LTC2986主板(DC2508) + 20路输入分线板(DC2210),需要DC2026

产品详情

DC2531 入门套件用于展示 LTC2986 的性能和易用性,后者是一个完整的片上温度测量系统。该套件包括 DC2508(包含 LTC2986 的主演示电路)和 DC2210(支持试验板的简单实验电路)。除了入门演示套件之外,它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。

reference details image

DC2608A-KIT

LTC2986-1入门套件 | LTC2986-1主板(DC2618) + 20路输入分线板(DC2210) + Linduino One (DC2026)

zoom

DC2608A-KIT

LTC2986-1入门套件 | LTC2986-1主板(DC2618) + 20路输入分线板(DC2210) + Linduino One (DC2026)

LTC2986-1入门套件 | LTC2986-1主板(DC2618) + 20路输入分线板(DC2210) + Linduino One (DC2026)

产品详情

DC2608 入门套件用于展示 LTC2986-1 的性能和易用性,后者是一个完整的片上温度测量系统。该套件包括 DC2618(包含 LTC2986-1 的主演示电路)和 DC2210(支持试验板的简单实验电路)。除了入门演示套件之外,它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。

reference details image

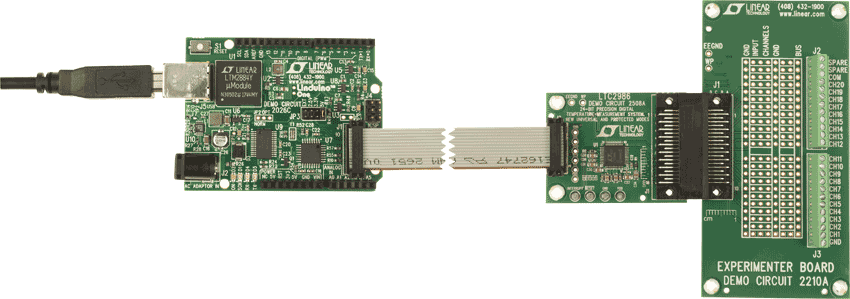

DC2531A-KIT

LTC2986入门套件 | LTC2986主板(DC2508) + 20路输入分线板(DC2210) + Linduino One (DC2026)

zoom

DC2531A-KIT

LTC2986入门套件 | LTC2986主板(DC2508) + 20路输入分线板(DC2210) + Linduino One (DC2026)

LTC2986入门套件 | LTC2986主板(DC2508) + 20路输入分线板(DC2210) + Linduino One (DC2026)

产品详情

DC2531 入门套件用于展示 LTC2986 的性能和易用性,后者是一个完整的片上温度测量系统。该套件包括 DC2508(包含 LTC2986 的主演示电路)和 DC2210(支持试验板的简单实验电路)。除了入门演示套件之外,它还提供突出显示 RTD、热敏电阻或热电偶性能的传感器特定演示板。

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino
