LTC2757

具并行 I/O 的 18 位 SoftSpan IOUT DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

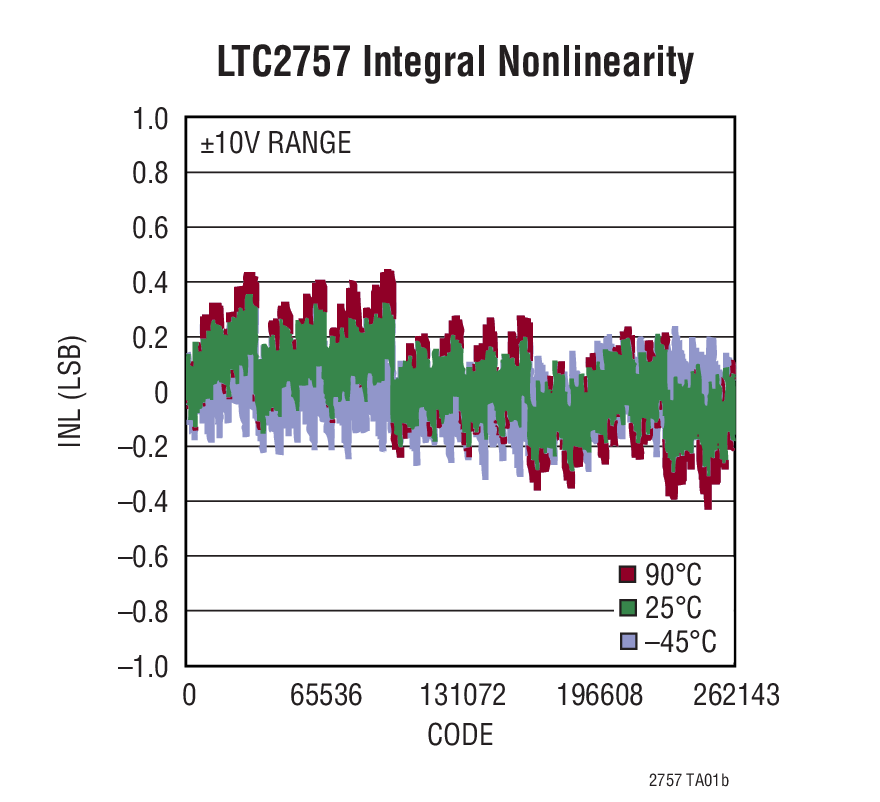

  • 最大 18 位 INL 误差:在整个温度范围内为 ±1LSB
  • 可通过编程或引脚搭接提供 6 种输出范围:
    • 0V 至 5V、0V 至 10V、–2.5V 至 7.5V、
               ±2.5V、±5V、±10V
  • 在整个温度范围内可保证单调
  • 低干扰脉冲:1.4nV•s (3V)、3nV•s (5V)
  • 18 位稳定时间:2.1μs
  • 2.7V 至 5.5V 单电源操作
  • 所有编码的恒定基准电流
  • 电压控制型偏移和增益修整
  • 具所有寄存器回读功能的并行接口
  • 清至 0V 或上电复位至 0V (这与输出范围无关)

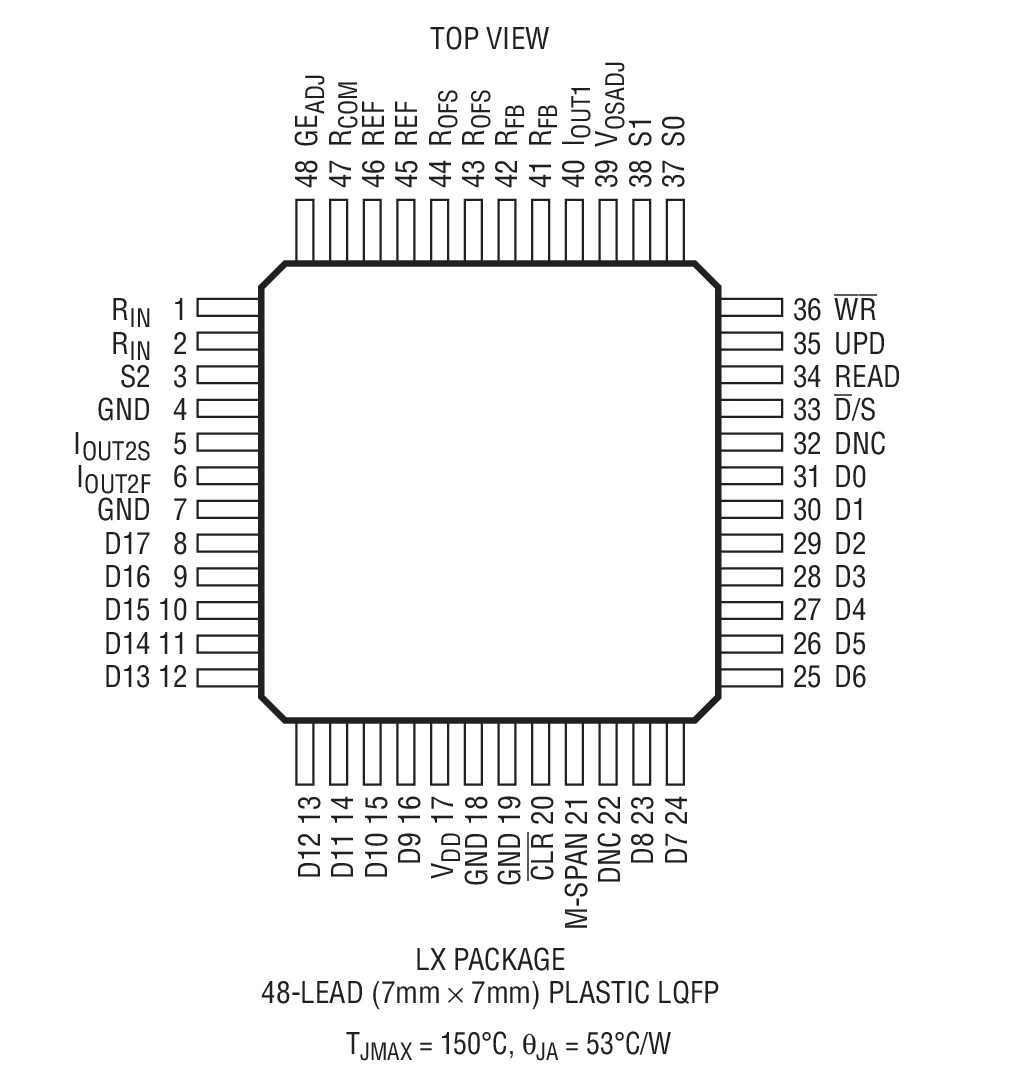

  • 48 引脚 7mm x 7mm LQFP 封装

更多细节
show more Icon

LTC®2757 是一款 18 位乘法并行输入、电流输出数模转换器,在未做任何调节的情况下,该器件在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpan DAC 采用 3V 至 5V 单工作电源,并提供了 6 种可通过并行接口来设置的输出范围 (高达 ±10V),也可通过引脚搭接以在一种输出范围内运作。

除了其精准的 DC 规格之外,LTC2757 还提供了超卓的 AC 规格,包括 2.1μs 的全标度稳定时间 (至 1LSB) 和 1.4nV•s 的干扰脉冲。

LTC2757 采用了一个双向输入/输出并行接口,从而实现了任何片内寄存器的回读,包括 DAC 输出范围设定值;而且,一个 CLR 引脚和上电复位电路均把 DAC 输出复位至 0V,而这与输出范围无关。




Applications

  • 仪表
  • 医疗设备
  • 自动测试设备
  • 过程控制和工业自动化



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2757ACLX#PBF
  • HTML
  • HTML
LTC2757AILX#PBF
  • HTML
  • HTML
LTC2757BCLX#PBF
  • HTML
  • HTML
LTC2757BILX#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2757ACLX#PBF

量产

LTC2757AILX#PBF

量产

LTC2757BCLX#PBF

量产

LTC2757BILX#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2757ACLX#PBF

量产

LTC2757AILX#PBF

量产

LTC2757BCLX#PBF

量产

LTC2757BILX#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

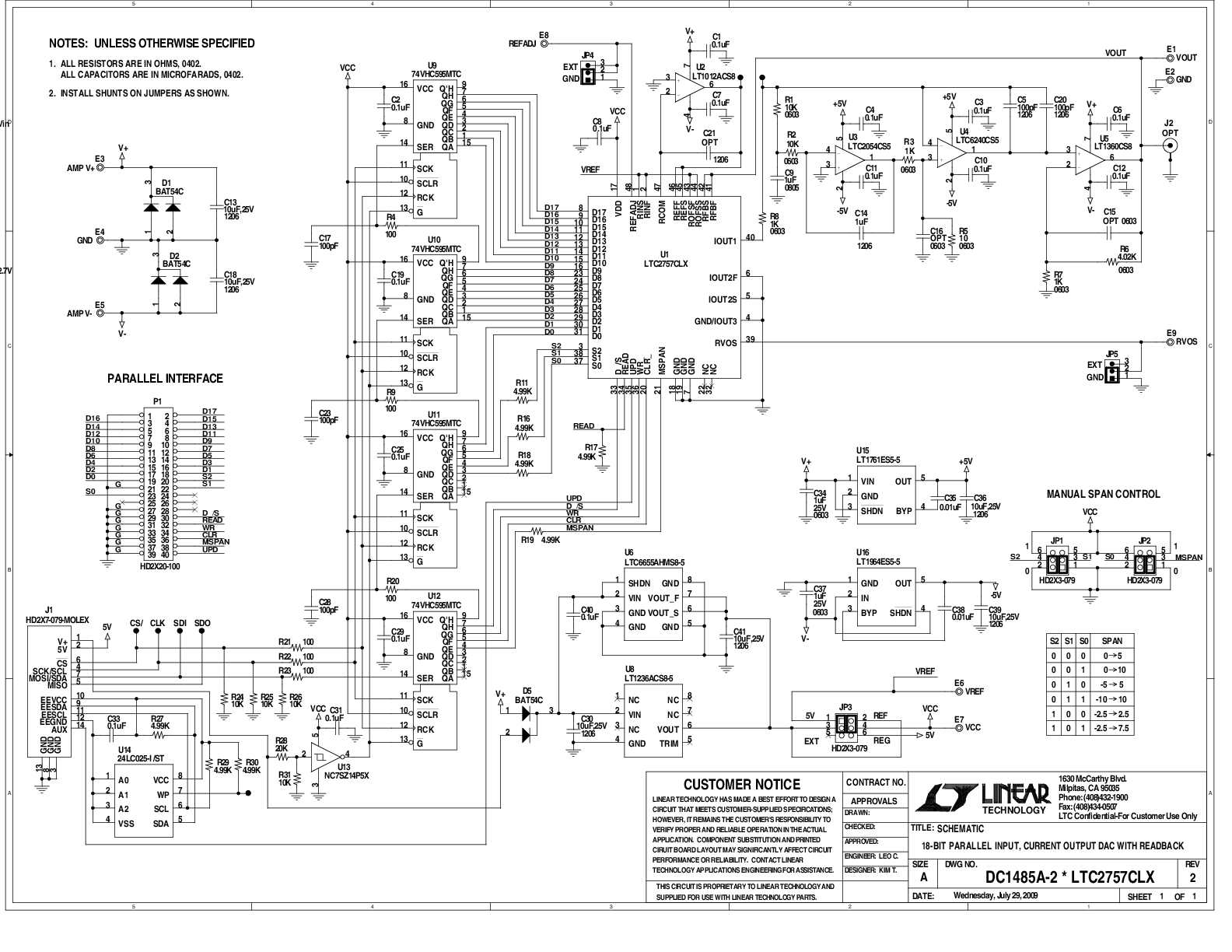

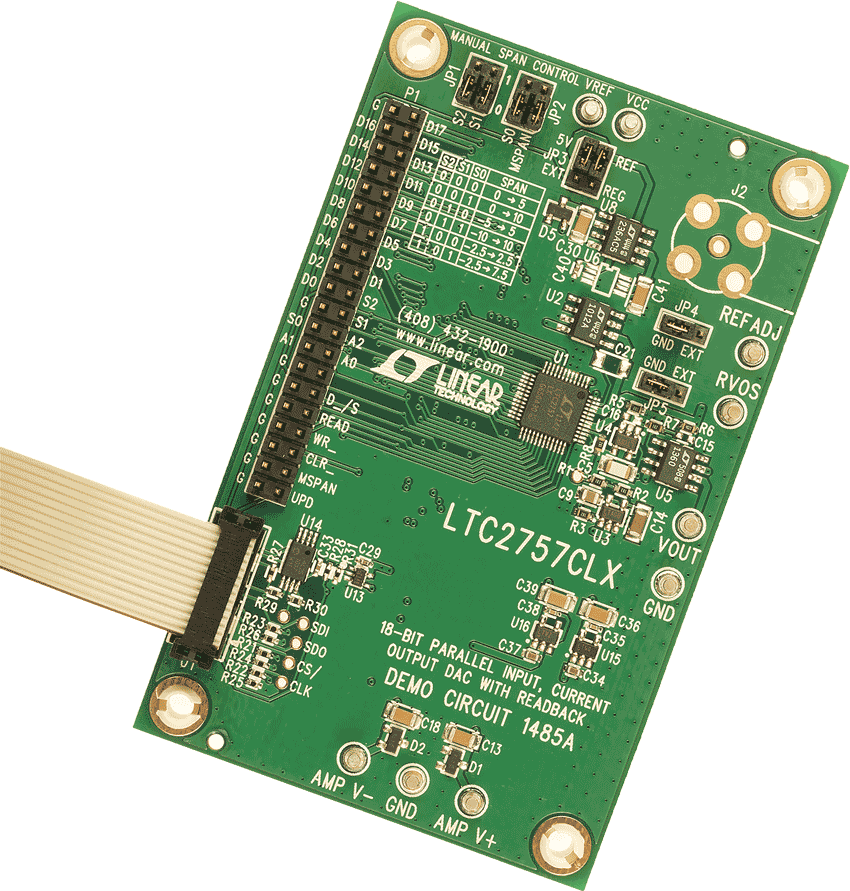

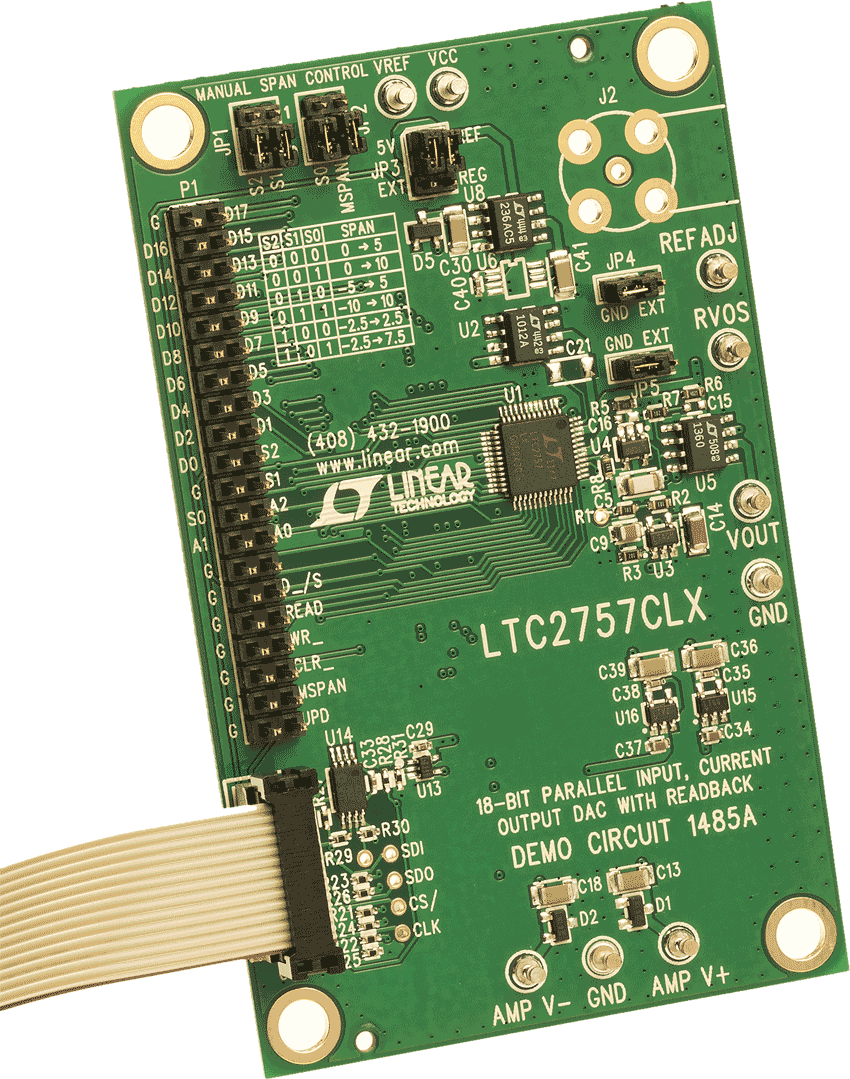

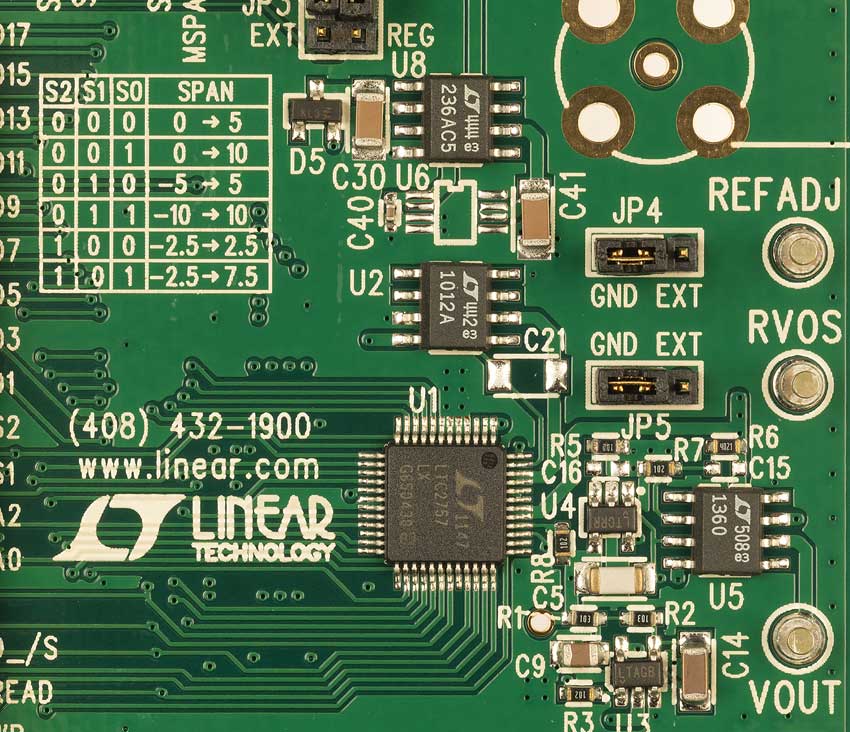

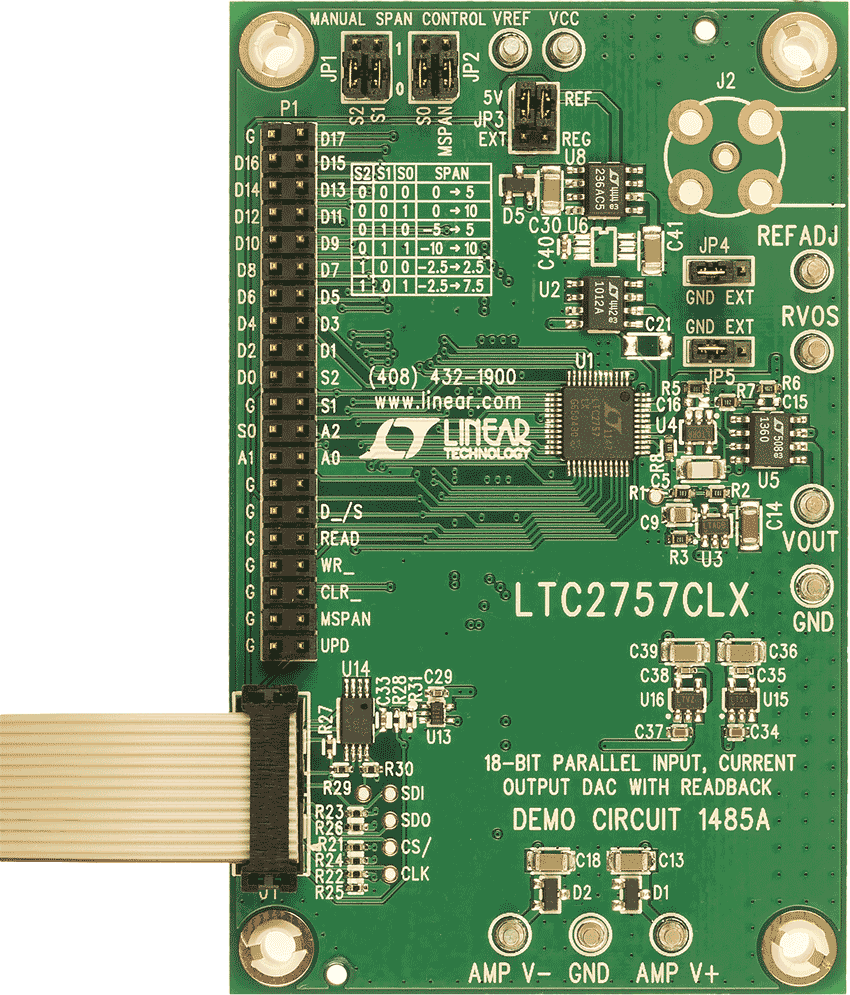

DC1485A

LTC2757ACLX | 18-Bit Parallel IOUT DAC with Softspan (1LSB INL), Requires DC590
