LTC2494

具 PGA 和 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 多达 8 个差分输入或 16 个单端输入
  • Easy Drive 技术实现了具零差分输入电流的轨至轨输入
  • 能够以全准确度对高阻抗传感器直接进行数字化处理
  • 600nVRMS 噪声
  • 可编程增益范围:1 至 256
  • 集成高准确度温度传感器
  • GND 至 VCC 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz/60Hz 抑制模式
  • 2ppm INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 2x 速度模式/降功率模式 (15Hz 时采用内部振荡器以及在 7.5Hz 输出频率时具 80μA 电流)
  • 无延迟:数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)
  • 2.7V 至 5.5V 单电源操作
  • 内部振荡器
  • 纤巧型 5mm x 7mm QFN 封装

更多细节
show more Icon

LTC®2494 是一款采用 Easy Drive 技术的 16 通道 (8 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣ) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消功能而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度,同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

LTC2494 具有可编程增益、一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置,以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。集成温度传感器提供了 1/2ºC 的分辨率和 2ºC 的绝对准确度。可对 LTC2494 进行配置以提供一个从 1 至 256 (分 8 级) 的可编程增益。

LTC2494 提供了一个宽共模输入范围 (0V 至 VCC),这与基准电压无关。可以选择单端输入或差分输入的任何组合,而且,第一个转换 (在选择一个新通道之后) 是有效的。


Applications

  • 直接传感器数字化转换器
  • 直接温度测量
  • 仪表
  • 工业过程控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2494CUHF#PBF
  • HTML
  • HTML
LTC2494CUHF#TRPBF
  • HTML
  • HTML
LTC2494IUHF#PBF
  • HTML
  • HTML
LTC2494IUHF#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

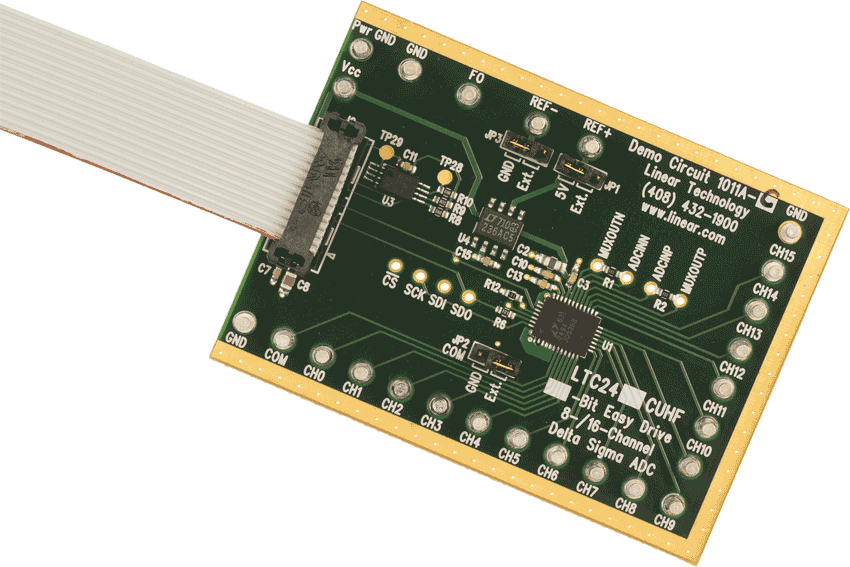

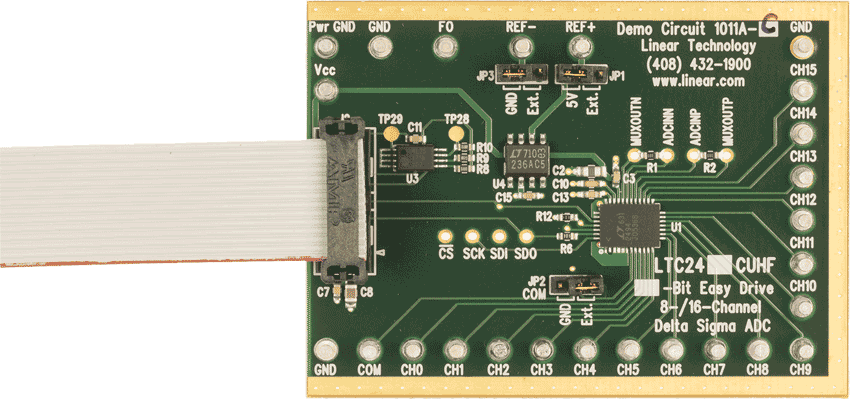

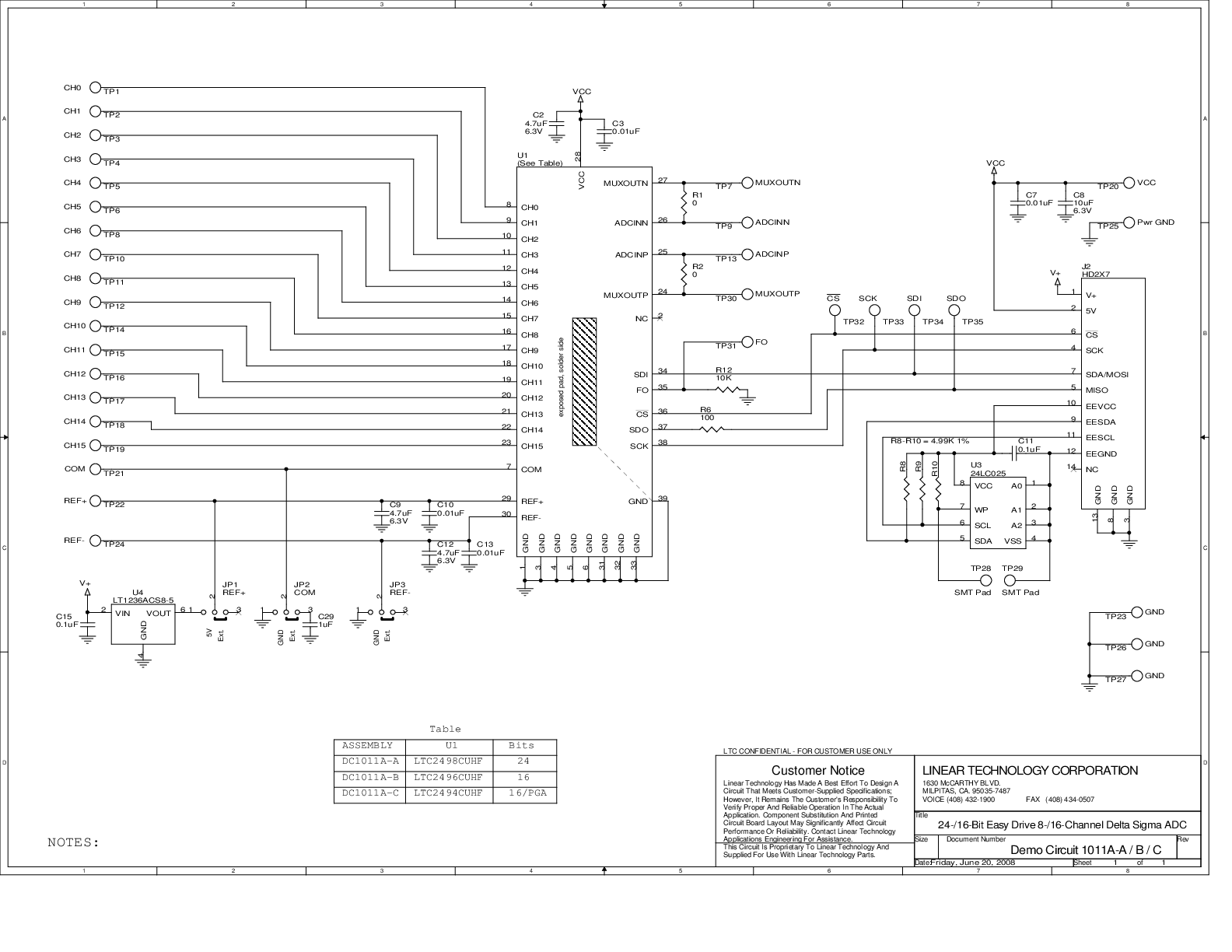

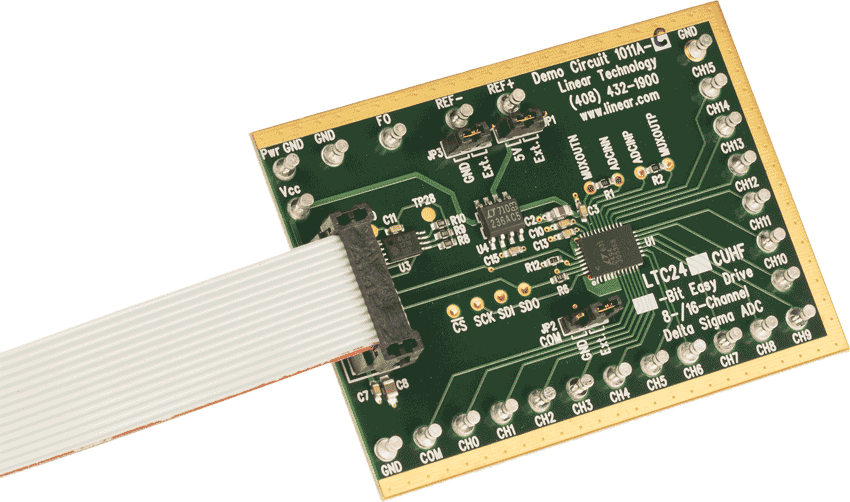

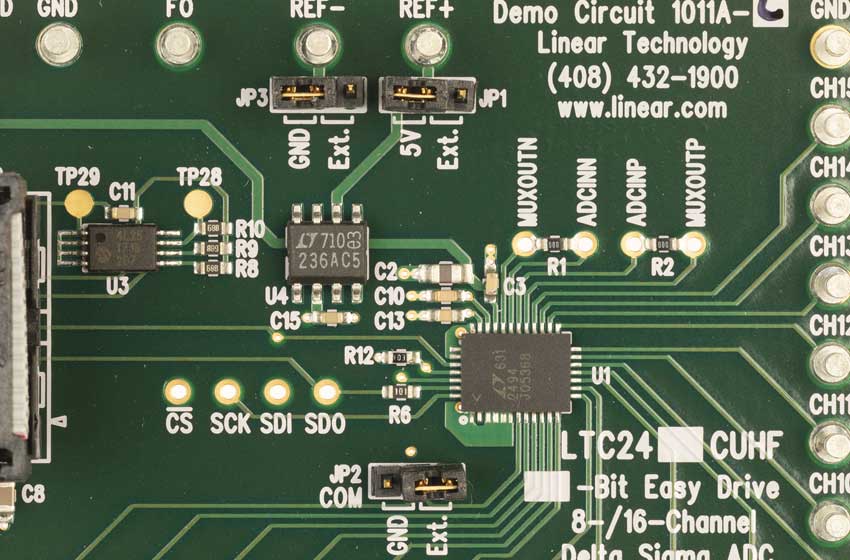

DC1011A-C

LTC2494 16-bit, 8-ch Easy Drive ADC with Temp Sensor, PGA (requires DC590B)
