LTC2480

具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2480 - Linduino CPP File Download 4.00KB Linduino LTC2480 - DC798B Linduino .INO File Download 10.00KB Linduino LTC2480 - Linduino Header File Download 4.00KB
产品模型 12
特性
  • -40ºC ~ 125ºC 扩展温度范围
  • Easy Drive™ 技术实现了具零差分输入电流的轨至轨输入
  • 能够以全准确度对高阻抗传感器直接进行数字化处理
  • 可编程增益：1 至 256
  • GND 至 VCC 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式
  • 2ppm (0.25LSB) INL，无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 可选的 2x 速度模式 (15Hz — 采用内部振荡器)
  • 无延迟：数字滤波器可在单个周期内实现稳定
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器
  • 采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装和 10 引脚 MSOP 封装

更多细节
show more Icon

LTC®2480 实现了一个 16 位加上正负位的无延迟增量累加 (No Latency ΔΣ™) 模数转换器与专利 Easy Drive™技术的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2480 包括片内可编程增益、一个温度传感器和一个振荡器。LTC2480 可通过配置以提供一个 1 至 256 的可编程增益 (分 8 级)，测量一个外部信号或内部温度传感器和抑制线路频率。可以选择 50Hz、60Hz 或同时 50Hz / 60Hz 线路频率抑制以及一种 2x 加速模式。

LTC2480 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV，或直接连接至 VCC。LTC2480 包括一个内置修整振荡器，从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持了准确度和低漂移。


应用

  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 应变仪换能器
  • 仪表
  • 工业过程控制
  • DVM 和测量计

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2480 - Linduino CPP File Download 4.00KB Linduino LTC2480 - DC798B Linduino .INO File Download 10.00KB Linduino LTC2480 - Linduino Header File Download 4.00KB
产品模型 12
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2480

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/03/2014
英文

LTC2480: 16-Bit ΔΣ ADC with Easy Drive Input Current Cancellation Data Sheet

打开PDF文件

redirect
673.00K
download

下载 PDF

PDF Vector

PDF

更新 07/31/2014
日文

LTC2480: Easy Drive入力電流キャンセル回路内蔵の16ビットΔΣ A/Dコンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/18/2013
英文
DC798B - Demo Manual redirect icon

784.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R461 Reliability Data redirect icon

31.35 K

download

下载 PDF

技术文章

1

PDF Vector

PDF

更新 04/24/2009
英文
Unique ADC Front End Enables Multichannel Sensor Applications without Buffers redirect icon

101.00K

download

下载 PDF

设计笔记

4

PDF Vector

PDF

更新 06/27/2014
英文
DN368 - “Easy Drive” Delta-Sigma Analog-to-Digital Converters Cancel Input Current Errors redirect icon

73.00K

download

下载 PDF

PDF Vector

PDF

更新 08/14/2005
中文
DN368 - Easy Drive 增量累加模数转换器消除了输入电流误差 redirect icon

290.00K

download

下载 PDF

PDF Vector

PDF

更新 02/02/2006
日文
DN368 - 入力電流誤差をキャンセルするEasy DriveデルタシグマADコンバータ redirect icon

40.00K

download

下载 PDF

PDF Vector

HTML

更新 11/04/2022
英文
Design Note 379: Easy Drive ADCs Simplify Measurement of High Impedance Sensors redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

技术文档 6
show more Icon

数据手册 1

LTC2480: 16-Bit ΔΣ ADC with Easy Drive Input Current Cancellation Data Sheet

可靠性数据 1

R461 Reliability Data

用户手册 1

DC798B - Demo Manual

设计笔记 2

DN368 - Easy Drive 增量累加模数转换器消除了输入电流误差
Design Note 379: Easy Drive ADCs Simplify Measurement of High Impedance Sensors

技术文章 1

Unique ADC Front End Enables Multichannel Sensor Applications without Buffers

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2480CDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480CDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480CMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480CMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480HDD#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480HDD#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480HMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480HMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480IDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480IDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480IMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2480IMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2480CDD#PBF

量产

LTC2480CDD#TRPBF

量产

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HDD#PBF

量产

LTC2480HDD#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IDD#PBF

量产

LTC2480IDD#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN20_0244_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2480CDD#PBF

量产

LTC2480CDD#TRPBF

量产

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HDD#PBF

量产

LTC2480HDD#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IDD#PBF

量产

LTC2480IDD#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN20_0244_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon
6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2480CMS#PBF

量产

LTC2480CMS#TRPBF

量产

LTC2480HMS#PBF

量产

LTC2480HMS#TRPBF

量产

LTC2480IMS#PBF

量产

LTC2480IMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

I<sup>2</sup>C隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

串联基准电压源1
LTC6655
popup image
Cart

量产

0.25ppm 噪声、低漂移、精准基准系列

精密电阻网络1
LT5400
popup image
Cart

推荐新设计使用

四个匹配的电阻器

部分模型 产品周期 描述
LT5400
popup image
Cart

推荐新设计使用

四个匹配的电阻器

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

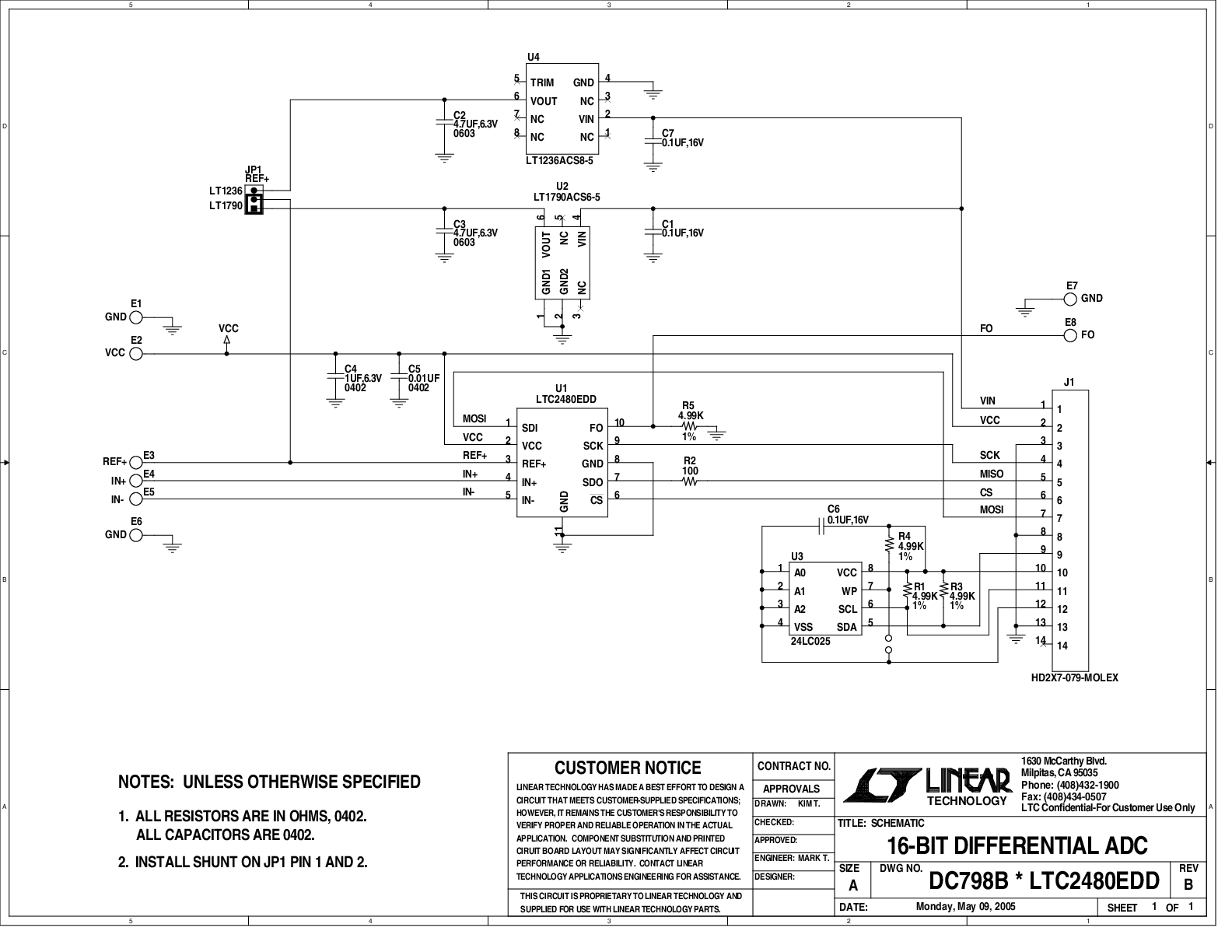

DC798B

LTC2480 | 集成可编程增益和温度传感器的16位差分ADC（需要DC590）

评估套件1

evaluation kit item images

DC798B

LTC2480 | 集成可编程增益和温度传感器的16位差分ADC（需要DC590）
工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

Linduino下载和文档
redirectbutton
代码文件

toolicon Linduino

LTC2480 - Linduino CPP File redirect

LTC2480 - DC798B Linduino .INO File redirect

LTC2480 - Linduino Header File redirect
