LTC2439-1

8 通道 / 16 通道、16 位、无延迟增量累加 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 16 通道单端或 8 通道差分输入
  • 低电源电流 (200μA,在自动睡眠模式中为 4μA)
  • 轨至轨差分输入 / 基准
  • 16 位无漏失码
  • 1μV RMS 噪声,有效位数 (ENOBS) 为 16 (这与 VREF 无关)
  • 非常低的转换噪声:小于 0.02LSB
  • 可采用一个低至 100mV 的基准来运作 (具有 1.5μV LSB 步长)
  • 具有针对任何输入和基准条件的保证调制器稳定性和抗闭锁能力
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器 – 无需外部组件
  • 87dB 最小值、50Hz 和 60Hz 同时陷波滤波器
  • 引脚可兼容 24 位 LTC2418
  • 28 引脚 SSOP 封装

更多细节
show more Icon

LTC®2439-1 是一款 16 通道 (8 差分) 微功率、16 位 ΔΣ 模数转换器。它采用 2.7V 至 5.5V 工作电源,并具有一个集成型振荡器、0.12LSB INL 和 1μV RMS 噪声。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2439-1 进行配置以在 50Hz 和 60Hz ±2% 频率下实现优于 87dB 的差模抑制,也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2439-1。内部振荡器无需外部频率设定组件。

LTC2439-1 接受介于 0.1V 至 VCC 之间的任何外部差分基准电压,适合于灵活的比例式和远端采样测量应用。可对它进行配置以接受 8 个差分通道或 16 个单端通道。全标度双极输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2439-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。


Applications

  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2439-1CGN#PBF
  • HTML
  • HTML
LTC2439-1CGN#TRPBF
  • HTML
  • HTML
LTC2439-1IGN#PBF
  • HTML
  • HTML
LTC2439-1IGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC2439-1CGN#PBF

量产

LTC2439-1CGN#TRPBF

量产

LTC2439-1IGN#PBF

量产

LTC2439-1IGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC2439-1CGN#PBF

量产

LTC2439-1CGN#TRPBF

量产

LTC2439-1IGN#PBF

量产

LTC2439-1IGN#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

DC907A-B

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

zoom

DC907A-B

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

产品详情

DC907A-B Demo Board for:

LTC2054 Single Micropower Zero-Drift Operational Amplifiers
LTC6102 Precision Zero Drift Current Sense Amplifier
LT1787 Precision, High Side Current Sense Amplifiers
LT6100 Precision, Gain Selectable High Side Current Sense Amplifier
LTC2439-1 8-/16-Channel 16-Bit No Latency Delta Sigma ADC

reference details image

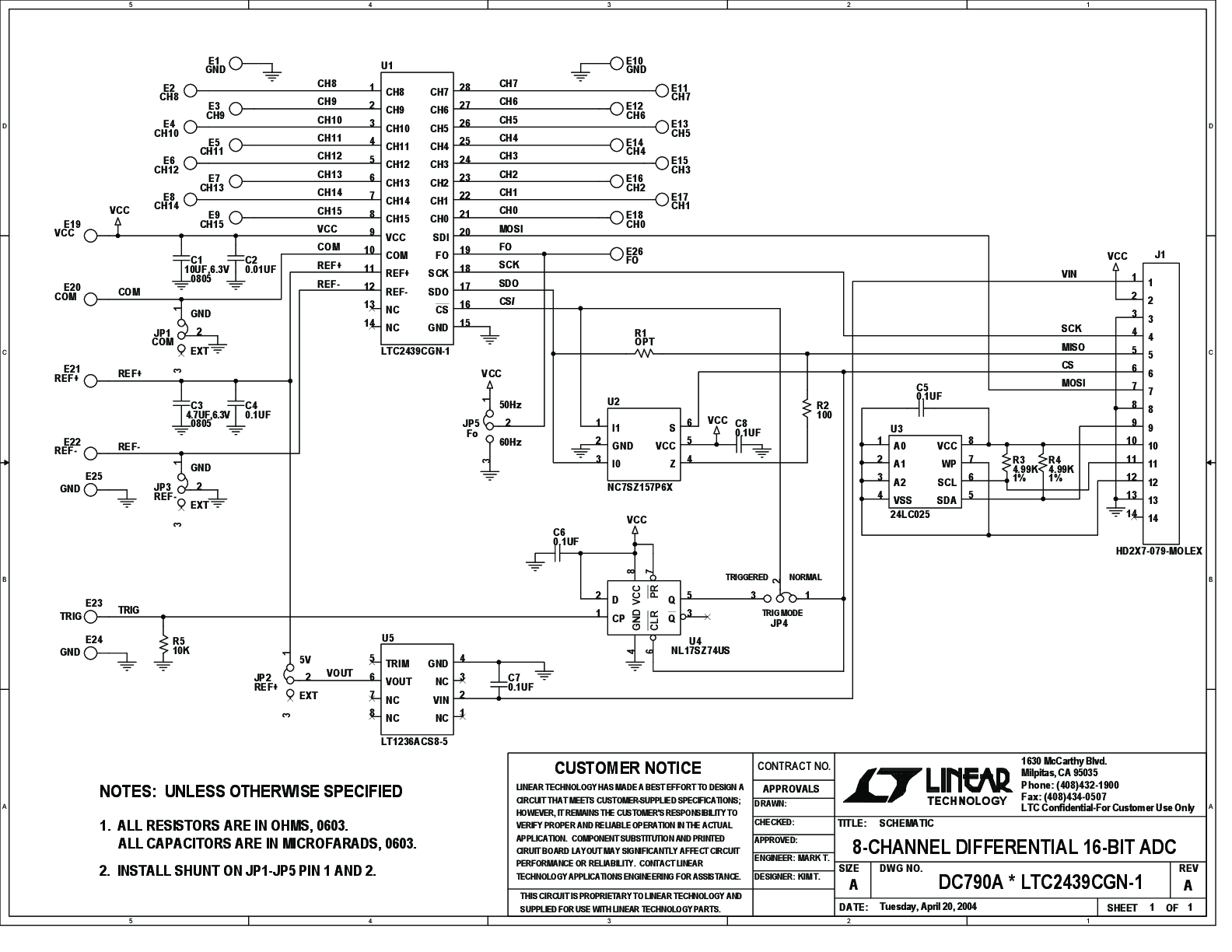

DC790A

LTC2439CGN-1 | 8通道差分16位ADC(需要DC590)
