优势和特点
- LTC2410 / LTC2413 的 2x 加速版本：15Hz 输出速率、50Hz 或 60Hz 陷波 – LTC2415; 13.75Hz 输出速率、同时 50Hz/60Hz 陷波 – LTC2415-1
- 差分输入和具 GND 至 VCC 共模范围的差分基准
- 2ppm INL，无漏失码
- 2.5ppm 增益误差
- 0.23ppm 噪声
- 适合多路复用应用的单次转换稳定时间
- 内部振荡器 – 无需外部组件
- 采用窄体 SSOP-16 封装 (SO-8 封装占板面积) 的 24 位 ADC
- 2.7V 至 5.5V 单工作电源
- 低电源电流 (200μA) 和自动停机
产品详情
LTC®2415 / 2415-1 是具集成型振荡器、2ppm INL、0.23ppm RMS 噪声和一个 2.7V 至5.5V 电源范围的微功率、24 位差分 ΔΣ 模数转换器。它们采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2415 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2415。LTC2415-1 可配置为在 49Hz 至 61.2Hz 范围内 (50Hz 和 60Hz ±2% 同时) 提供优于 87dB 的输入差模抑制。内部振荡器无需外部频率设定组件。
这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2415 / LTC2415-1 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2415 / LTC2415-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。
Applications
- 直接传感器数字转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 6 位数字电压表 (DVM)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R411 Reliability Data3/22/2018
-

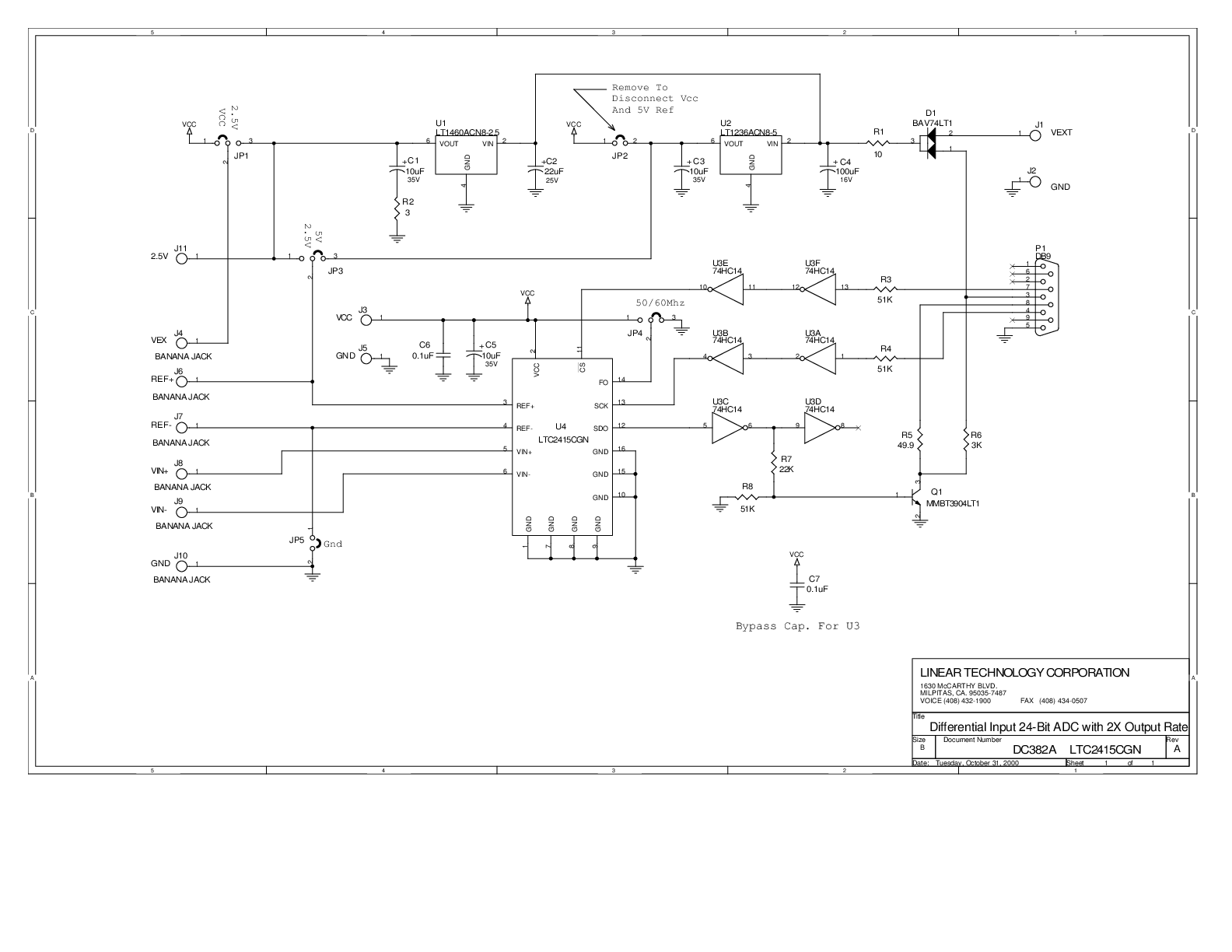

DC382A - Demo Manual9/24/2009
-
No Latency Delta-Sigma™ ADCs5/30/2014
-
No Latency Delta-Sigma ADC Techniques for Optimized Performance5/1/2001 LT Journal
