LTC2408

8 通道、24 位、微功率、No Latency ∆∑™ ADC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 引脚兼容的 4 通道 / 8 通道 24 位 ADC
  • 单次转换数字滤波器稳定时间简化了多路复用
  • 4ppm INL，无漏失码
  • 4ppm 全标度误差
  • 0.5ppm 偏移
  • 0.3ppm 噪声
  • 内部振荡器 – 无需外部组件
  • 110dB 最小值、50Hz / 60Hz 陷波滤波器
  • 基准输入电压：0.1V 至VCC
  • 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
  • 2.7V 至 5.5V 单电源操作
  • 低电源电流 (200μA) 和自动停机
  
更多细节
show more Icon

LTC®2404 / LTC2408 是具集成化振荡器、4ppm INL 和 0.3ppm RMS 噪声的 4 通道/ 8 通道 2.7V 至5.5V 微功率 24 位 A/D 转换器。这两款器件采用增量-累加技术，并提供了适合多路复用应用的单周期数字滤波器稳定时间 (无延迟)。通道改变之后的第一个转换始终是有效的。可通过单个引脚对 LTC2404 / LTC2408 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2404 / LTC2408。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 VCC 之间的任何外部基准电压。凭借其 –12.5% VREF 至 112.5% VREF的扩展输入转换范围，LTC2404 / LTC2408 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2404 / LTC2408 通过一个与 SPI 和MICROWIRE™协议相兼容的灵活四线式数字接口进行通信。

应用

  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 6 位数字电压表 (DVM)
       
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2408

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 设计笔记
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/04/2017
英文

LTC2404/LTC2408: 4-/8-Channel 24-Bit µPower No Latency ∆ΣTM ADCs Data Sheet

打开PDF文件

redirect
365.00K
download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
日文

LTC2404/LTC2408: 4 チャネルおよび 8 チャネル 24 ビット、マイクロパワー No Latency ∆Σ TM ADC データシート

打开PDF文件

redirect
370.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R411 Reliability Data redirect icon

32.58 K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 06/27/2014
英文
DN219 - 24-Bit ADC Measures from DC to Daylight redirect icon

74.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN219 DC から日光まで測定する24 ビットADC redirect icon

44.00K

download

下载 PDF

PDF Vector

HTML

更新 11/07/2022
英文
Design note 219: 24-Bit ADC Measures from DC to Daylight redirect icon

用户手册

1

PDF Vector

PDF

更新 05/28/2013
英文

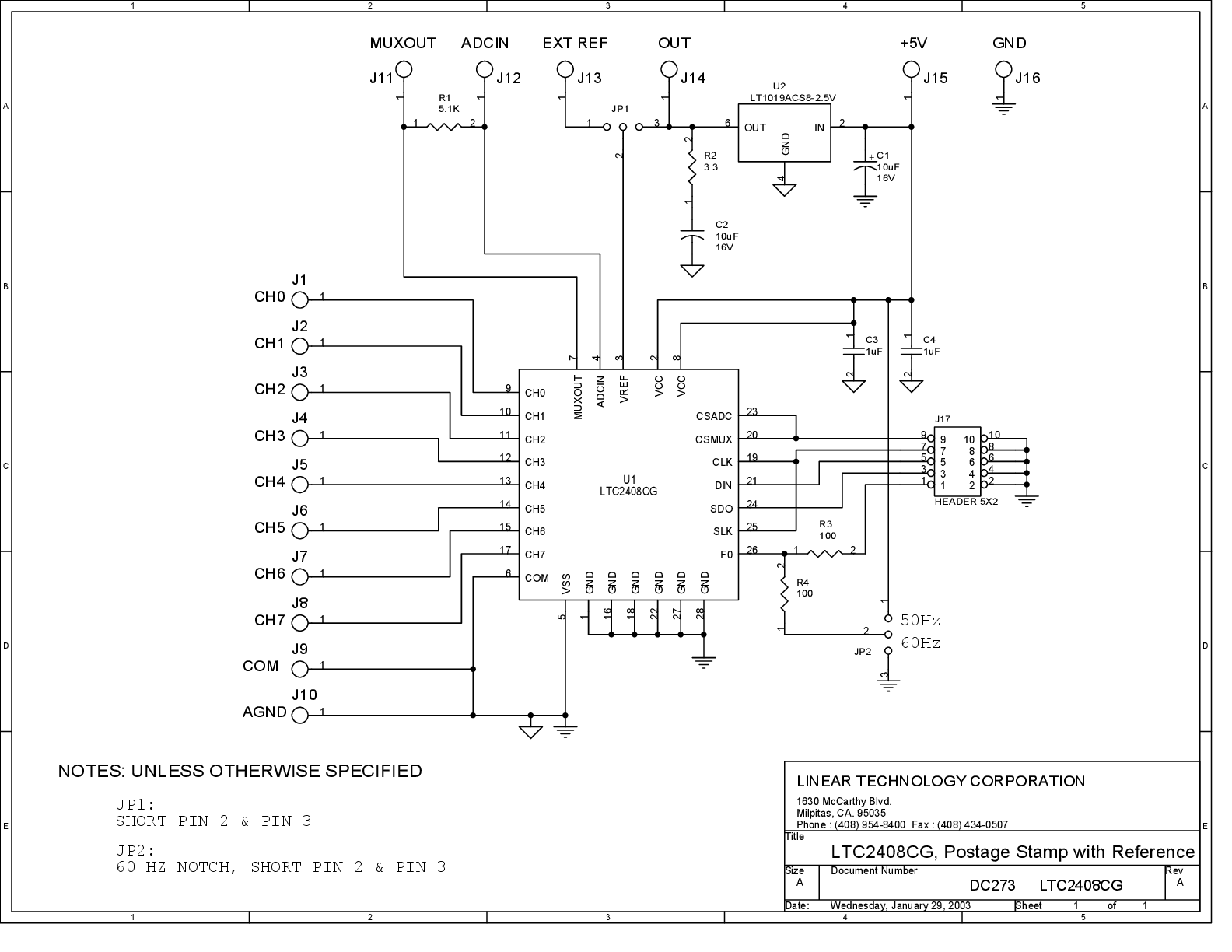

DC273A - Demo Manual redirect icon
