    LTC2389-18

    具引脚可配置模拟输入范围和 99.8dB SNR 的 18 位、2.5Msps SAR ADC

概览

优势和特点

  • 1Msps 吞吐速率
  • ±2LSB INL (最大值)
  • 保证 16 位,无漏失码

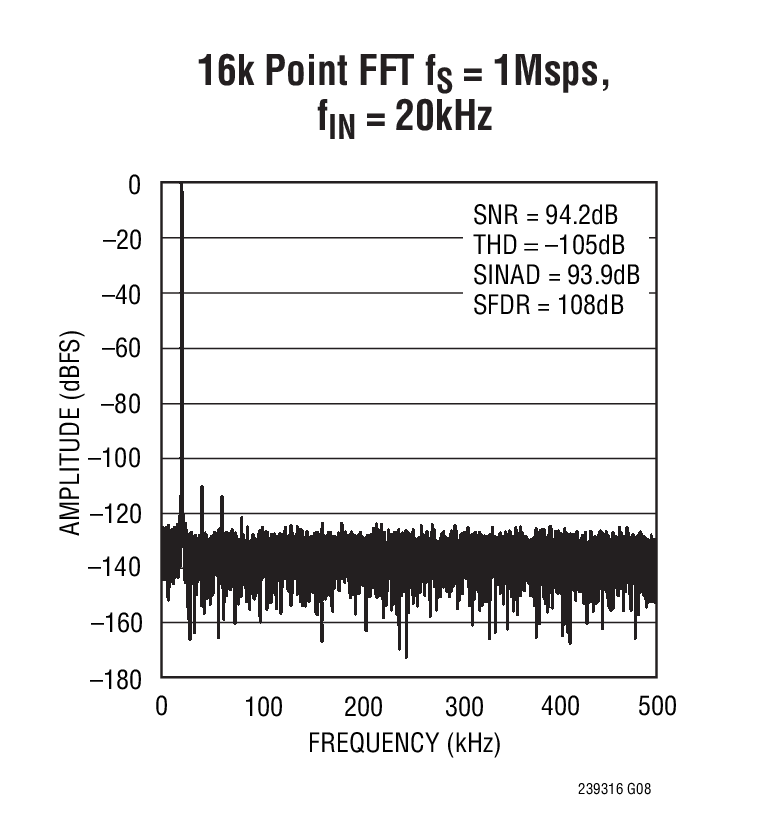

  • 94.2dB SNR (典型值),在 fIN = 20kHz
  • 保证工作至 125ºC
  • 单 5V 电源
  • 1.8V 至 5V I/O 电压
  • 140mW 功耗
  • ±4.096V 差分输入范围
  • 内部基准 (最大值为 20ppm/ºC)
  • 无流水线延迟,无周期延迟
  • 并行和串行接口
  • 内部转换时钟

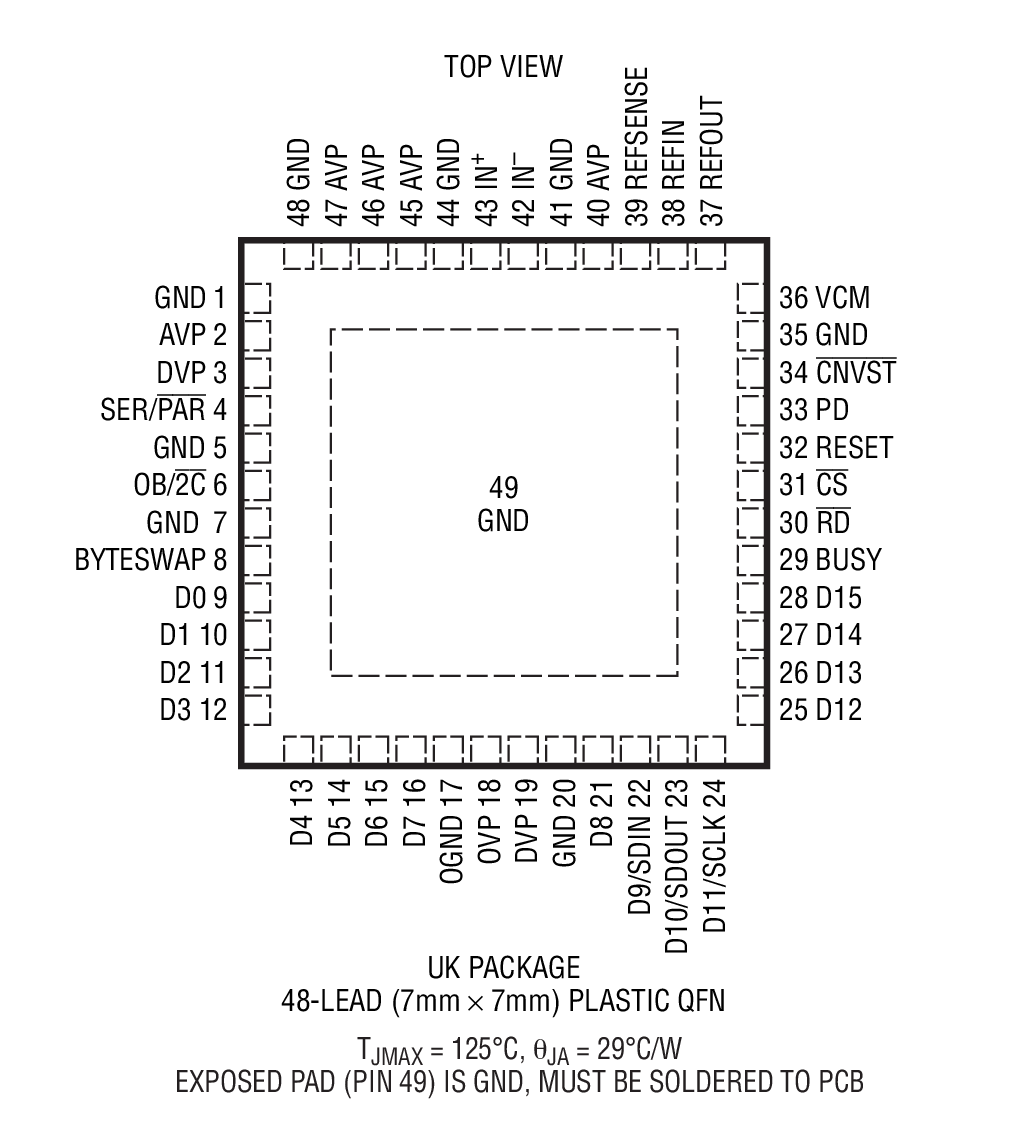

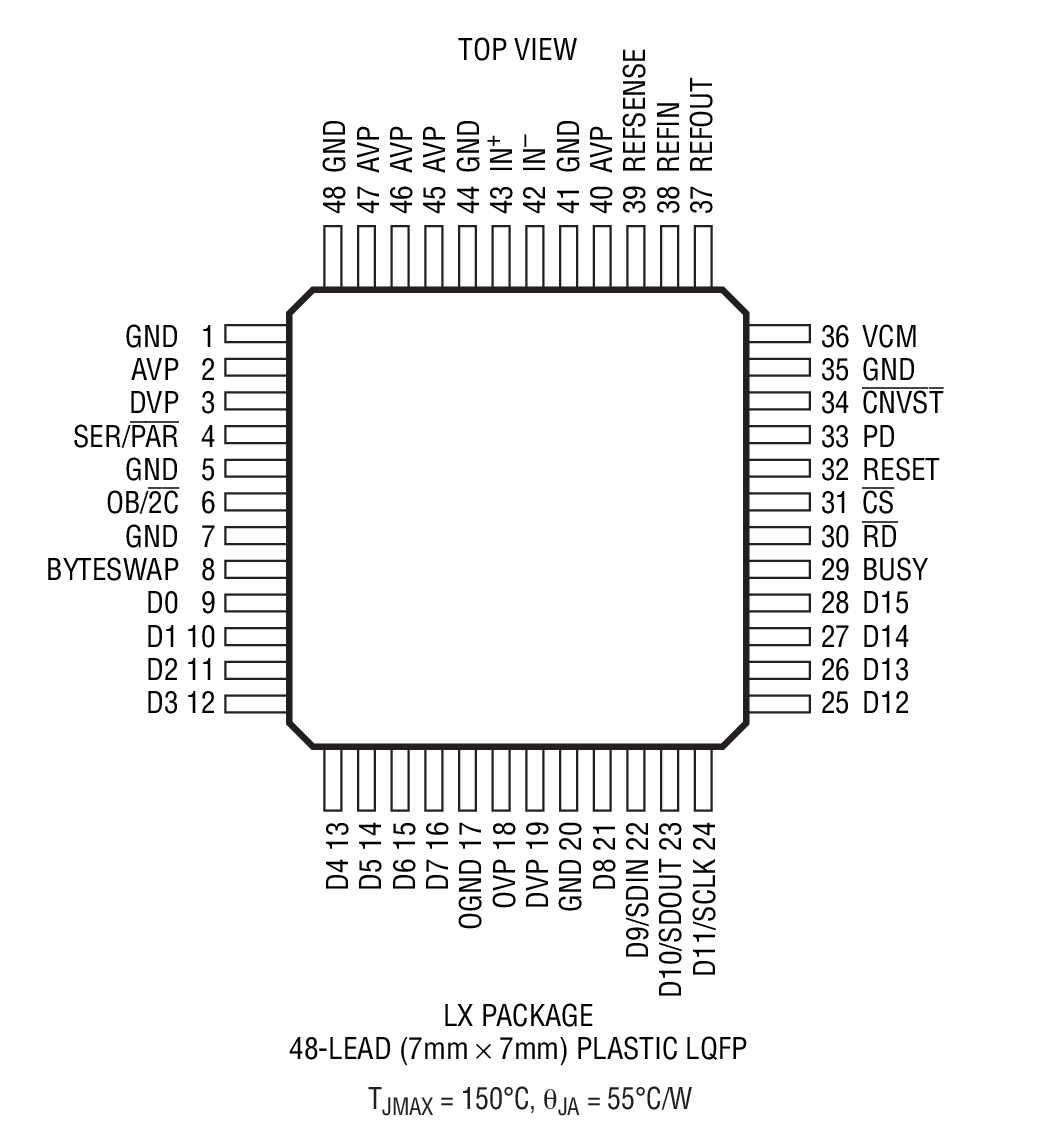

  • 48 引脚 7mm x 7mm LQFP 和 QFN 封装



产品详情

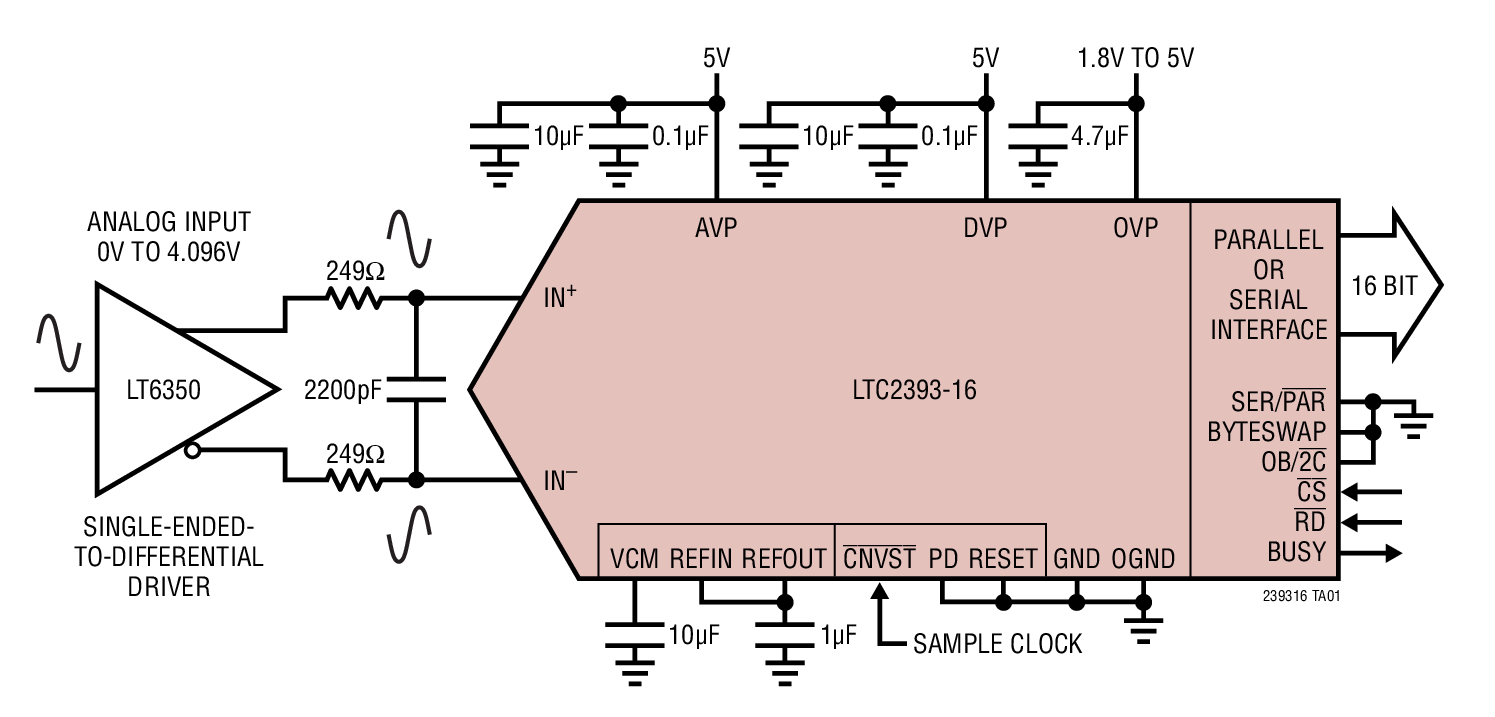

LTC®2393-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2393-16 采用单 5V 工作电源,支持一个很大的 ±4.096V 全差分输入范围,因而非常适合于那些要求最大动态范围的高性能应用。LTC2393-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2393-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2393-16 在并行和串行接口模式中均实现了 1Msps 的快速吞吐速率 (无周期延迟),因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。在 1Msps 吞吐速率下,LTC2393-16仅消耗 140mW。同时,为了进一步地降低待用期间的功率,该器件还提供了打盹和睡眠断电模式。




应用

  • 医疗成像
  • 高速数据采集
  • 数字信号处理
  • 工业过程控制
  • 仪表
  • ATE (自动测试设备)



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

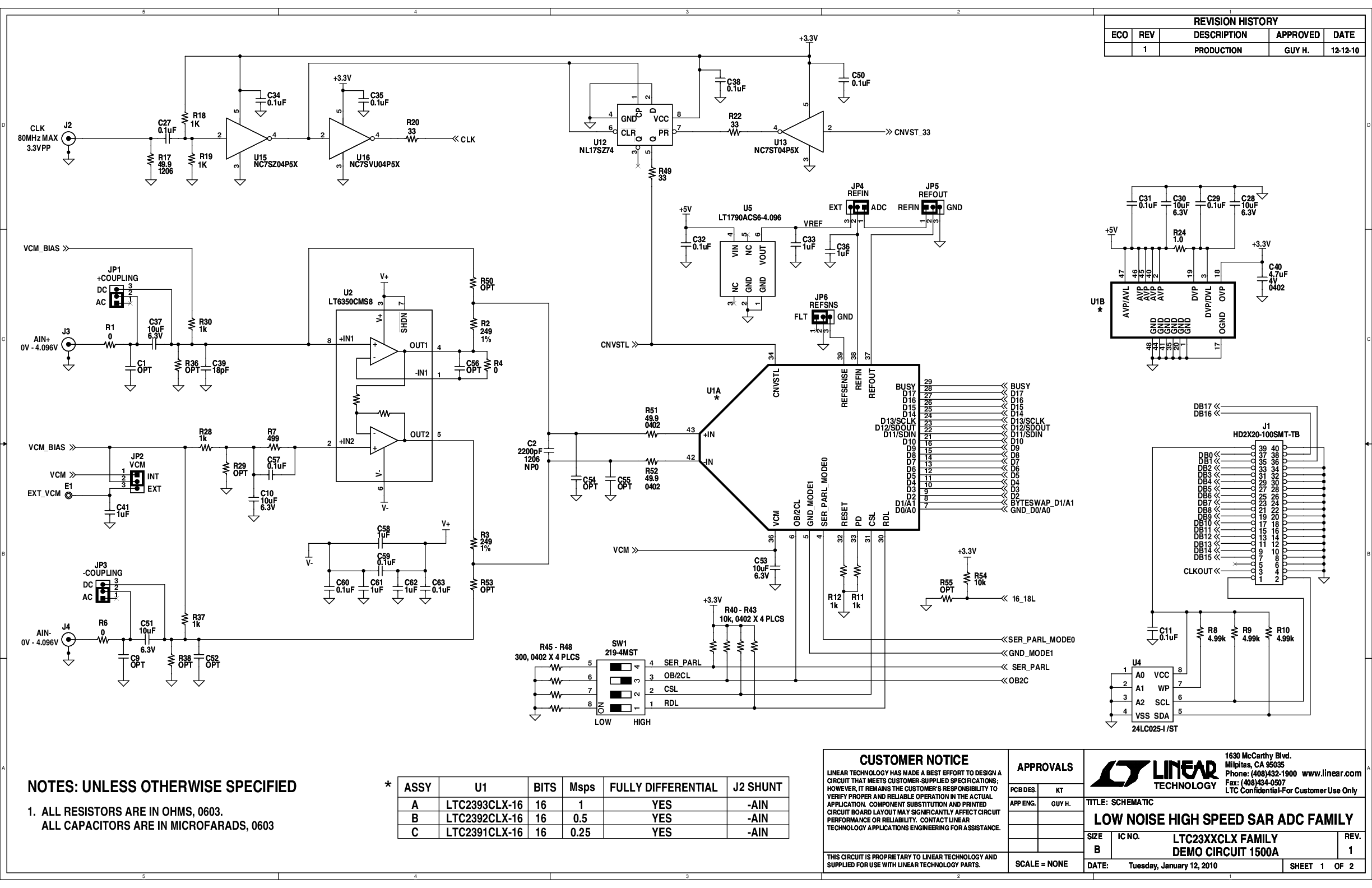

评估套件 (1)

软件代码及系统需求

评估软件

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
