LTC2391-16

量产

具 94dB SNR 的 16 位、250ksps、SAR ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 250ksps 吞吐速率
  • ±2LSB INL (最大值)
  • 保证 16 位，无漏失码
  • 94dB SNR (典型值)，在 fIN = 20kHz
  • 保证操作至 125ºC
  • 单 5V 电源
  • 1.8V 至 5V I/O 电压
  • 95mW 功耗
  • ±4.096V 差分输入范围
  • 内部基准 (最大值为 20ppm/ºC)
  • 无流水线延迟，无周期延迟
  • 并行和串行接口
  • 内部转换时钟
  • 48 引脚 7mm x 7mm LQFP 和 QFN 封装



LTC®2391-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2391-16 采用单 5V 工作电源，支持一个很大的 ±4.096V 全差分输入范围，因而非常适合于那些要求最大动态范围的高性能应用。LTC2391-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2391-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2391-16 在并行和串行接口模式中均实现了 250ksps 的快速吞吐速率 (无周期延迟)，因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。在 250ksps 吞吐速率下，LTC2391-16 仅消耗 95mW。同时，为了进一步地降低待用期间的功率，该器件还提供了打盹和睡眠断电模式。



Applications

  • 医疗成像
  • 高速数据采集
  • 数字信号处理
  • 工业过程控制
  • 仪表
  • ATE (自动测试设备)

LTC2391-16
具 94dB SNR 的 16 位、250ksps、SAR ADC

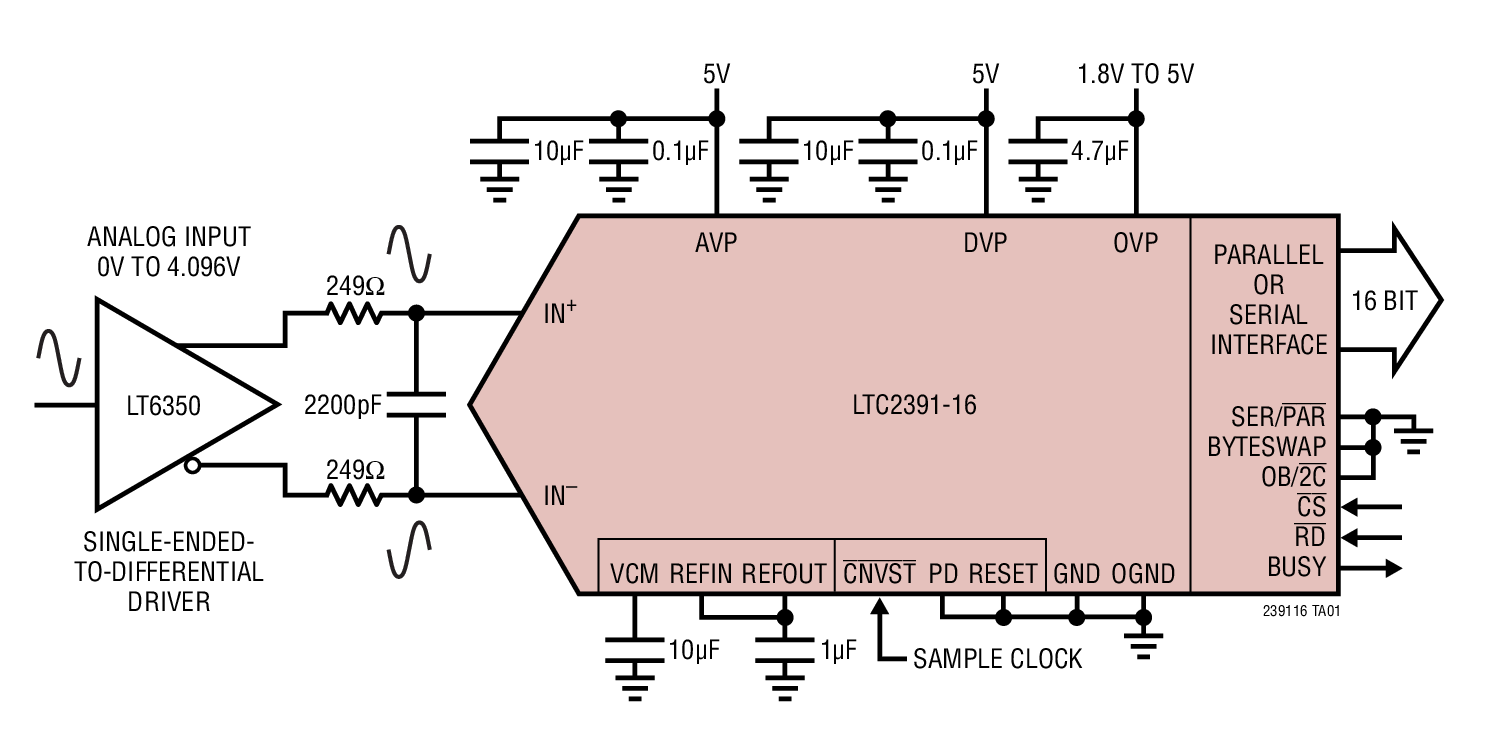

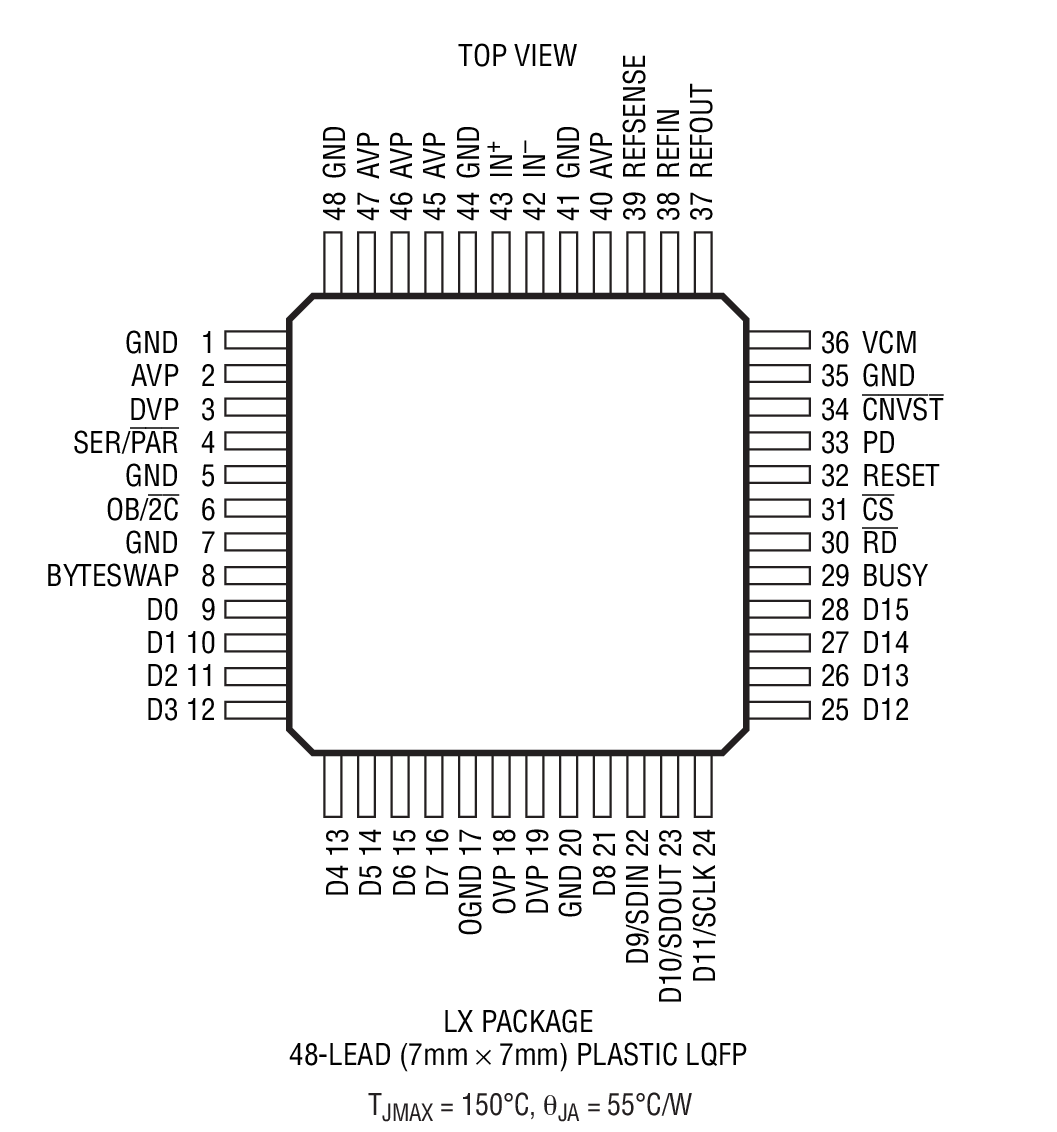

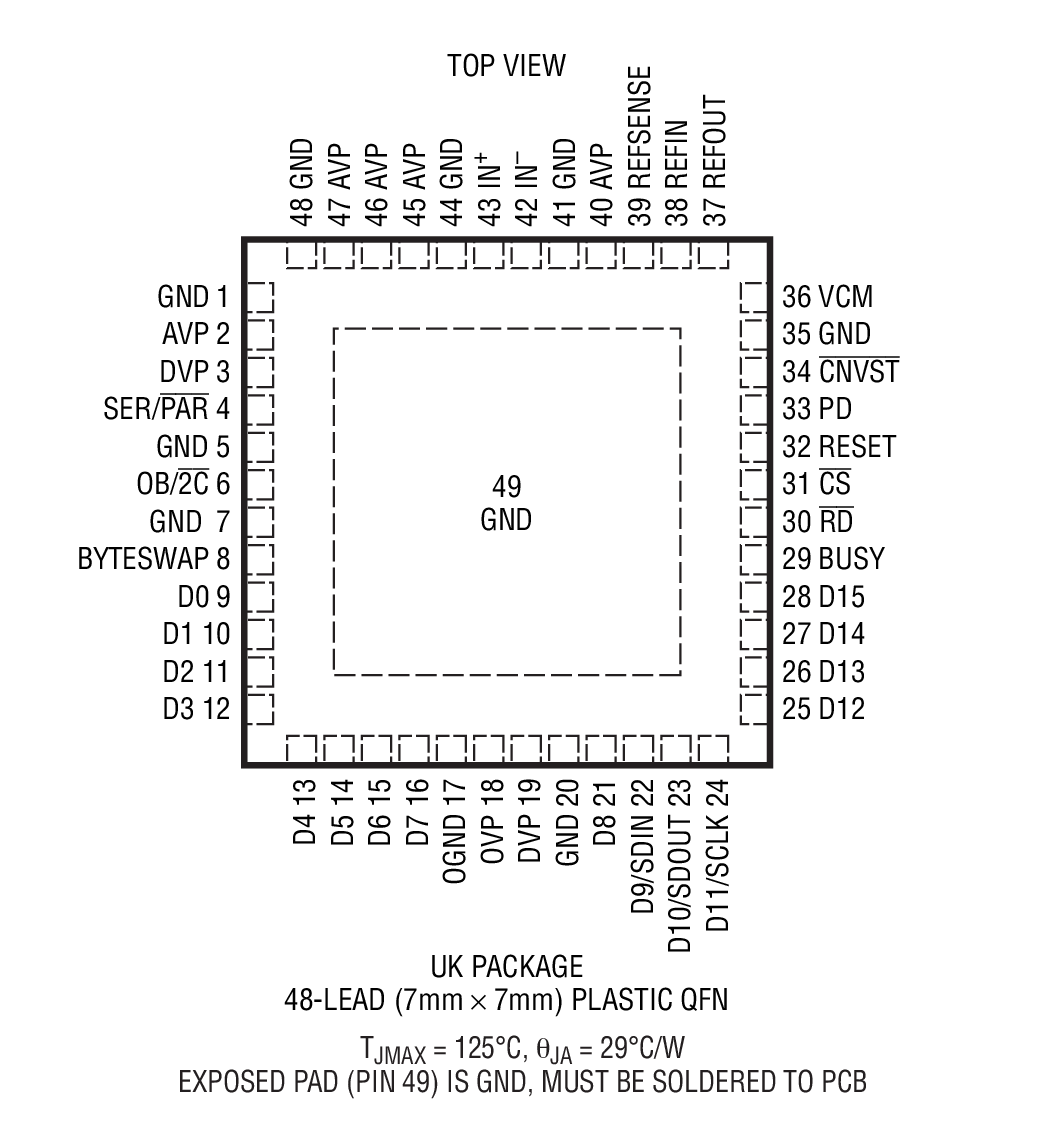

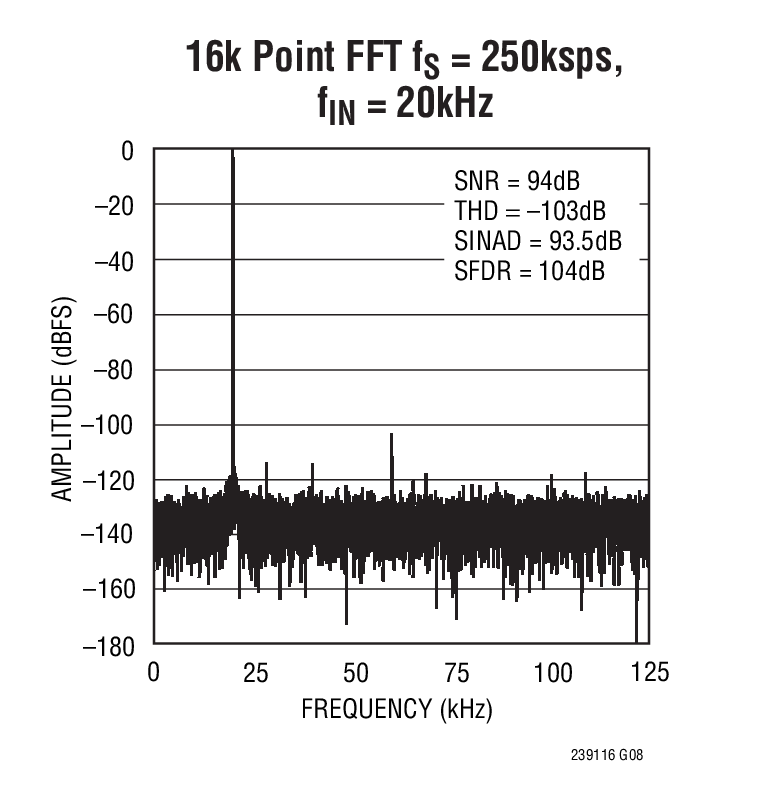

16k Point FFT fS = 250ksps, fIN = 20kHz Product Package 1 Product Package 2
