概览

优势和特点

  • 250ksps 吞吐速率
  • ±0.5ppm INL (典型值)
  • 保证 20 位，无漏失码
  • 低功率：5.3mW (在 250ksps)、5.3μW (在 250sps)
  • 在 fIN = 2kHz 时 SNR 的典型值为 104dB
  • 在 fIN = 2kHz 时 THD 的典型值为 –125dB
  • 数字增益压缩 (DGC)
  • 保证运作至 85°C
  • 2.5V 电源
  • 全差分输入范围：±VREF
  • VREF 输入范围：2.5V 至 5.1V
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

产品详情

LTC®2376-20 是一款低噪声、低功率、高速 20 位逐次逼近型寄存器 (SAR) ADC。LTC2376-20 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从 2.5V 至 5.1V)。LTC2376-20 仅消耗 5.3mW 功率，并实现了 ±2ppm INL (最大值)、无漏失码 (在 20 位) 和 104dB SNR。

LTC2376-20 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2376-20 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2376-20 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2376-20 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源给驱动放大器供电提供了足够的空间。



应用

  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

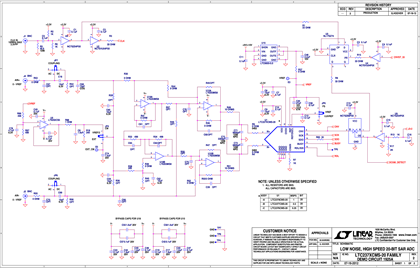

评估套件 (1)

参考资料

  • 查看全部 (9)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 设计笔记 (2)
  • 产品选择卡 (4)
    • Document Type

    软件代码及系统需求

    评估板代码

    ZIP
    10.00K

    DC1925A-C FPGA/CPLD Source Code

    工具及仿真模型

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino

    代码文件

    LTC2378 - DC1925A Linduino .INO File
    LTC237X Linduino .CPP FIle
    LTC237X Linduino Header File
    LTC2370 - DC1783A Linduino .INO File

    IBIS模型

    配套产品推荐

    LTC2376-20 配套产品

    推荐 µModule Isolator

    推荐 ADC Drivers

    推荐 使用的外部基准电压源

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC2376CDE-20#PBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC2376CDE-20#TRPBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC2376CMS-20#PBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC2376CMS-20#TRPBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC2376IDE-20#PBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC2376IDE-20#TRPBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC2376IMS-20#PBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC2376IMS-20#TRPBF 材料声明 质量和可靠性 16-Lead MSOP
    Wafer Fabrication Data R549 Reliability Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • LTC2376CMS-20#PBF 量产
    • LTC2376CMS-20#TRPBF 量产
    • LTC2376IMS-20#PBF 量产
    • LTC2376IMS-20#TRPBF 量产
