LT6203

轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低噪声电压:1.9nV/√Hz (100kHz)
  • 低供电电流:每放大器 3mA (最大值)
  • 增益带宽乘积:100MHz
  • 两个 LT6203 于纤巧的 DFN 封装内
  • 低失真:在 1MHz 条件下为 -80dB
  • 低失调电压:500µV (最大值)
  • 宽电源电压范围:2.5V 至 12.6V
  • 输入共模范围包括正负电源电压
  • 轨至轨输出摆动
  • 共模抑制比:90dB (典型值)
  • 整体增益稳定
  • 低噪声电流:1.1pA/√Hz
  • 输出电流:30mA (最小值)
  • 工作温度范围::-40ºC 至 85ºC
  • 扁平 (1mm) SOT-23 (ThinSOT) 封装
更多细节
show more Icon

LT®6202 / LT6203 / LT6204 是低噪声、轨至轨输入和输出、整体增益稳定的单 / 双 / 四运算放大器,它们具有 1.9nV/√Hz 的噪声电压,每个放大器仅吸收 2.5mA 的供电电流。这些放大器把非常低噪声和供电电流与 100MHz 的增益带宽乘积、25V/us 的转换速率结合在一起,并针对低电源电压信号调节系统进行了优化。

这些放大器能在 2.5V 至 12.6V 的电源电压条件下维持自身的性能,并针对 3V、5V 和 ±5V 电源拟订了技术规格。在 1MHz 条件下,谐波失真低于 -80dBc,使得这些放大器成为低功率数据采集系统的恰当之选。

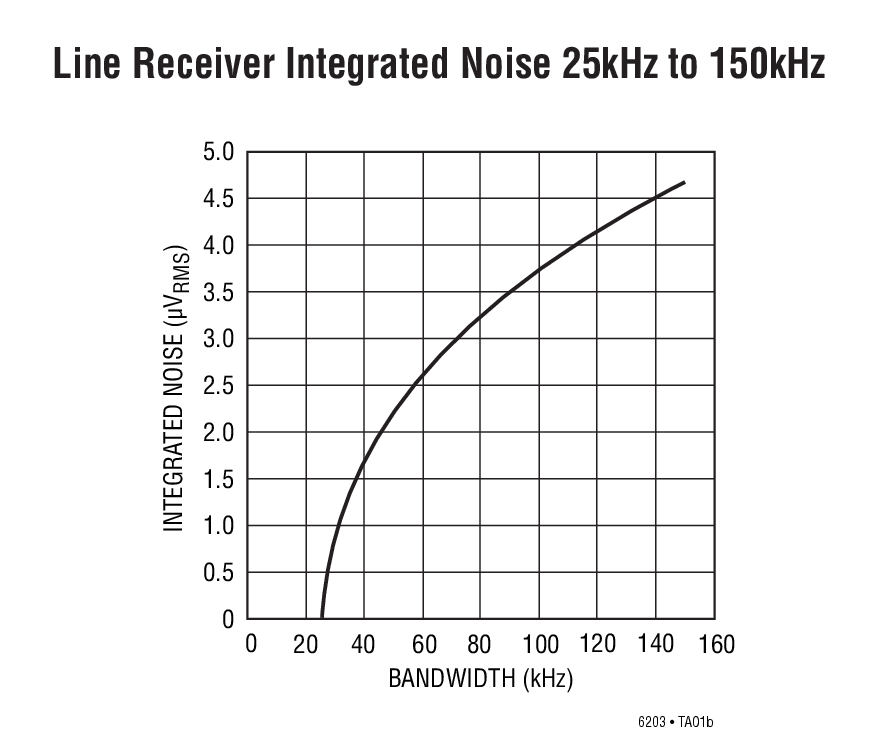

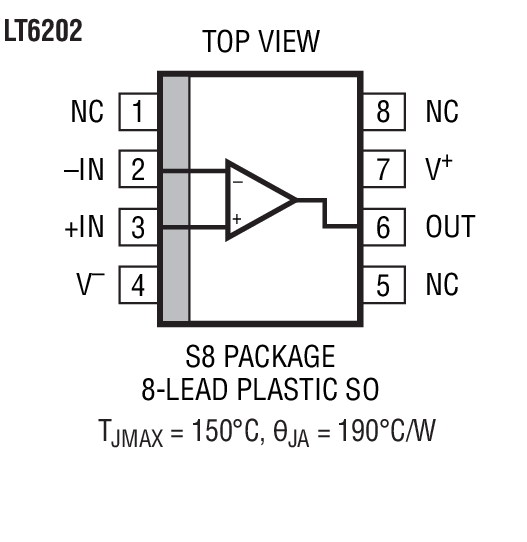

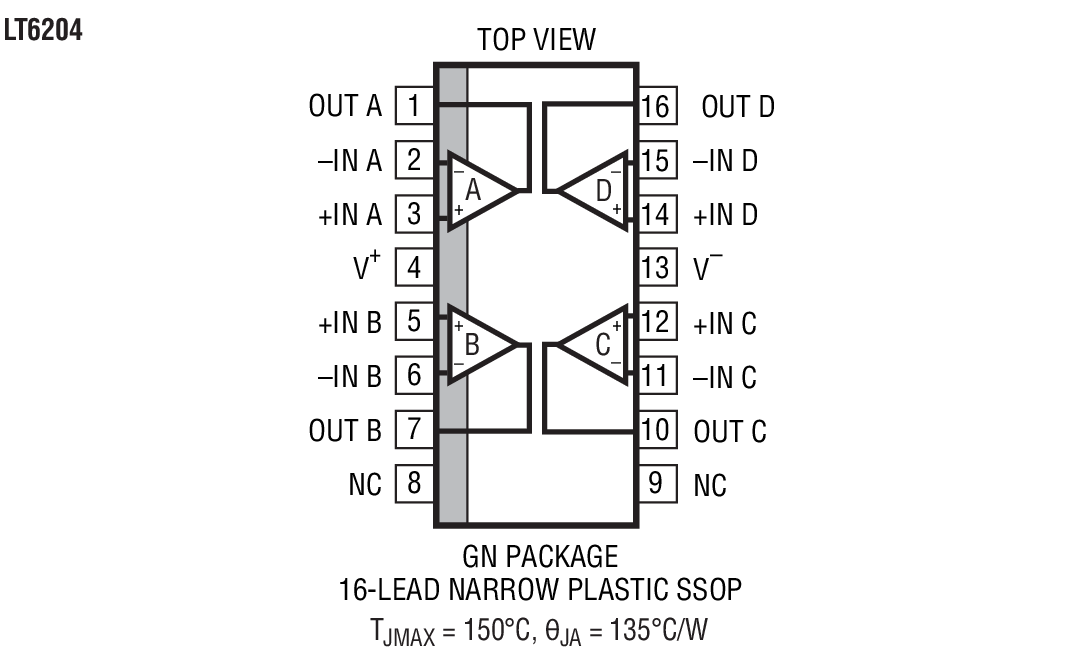

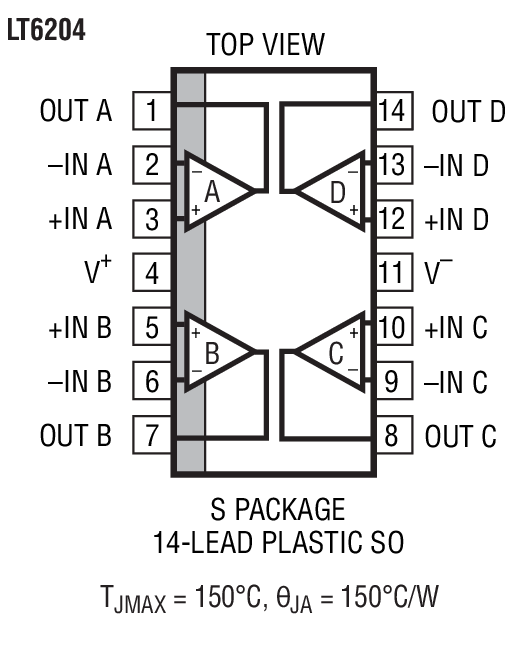

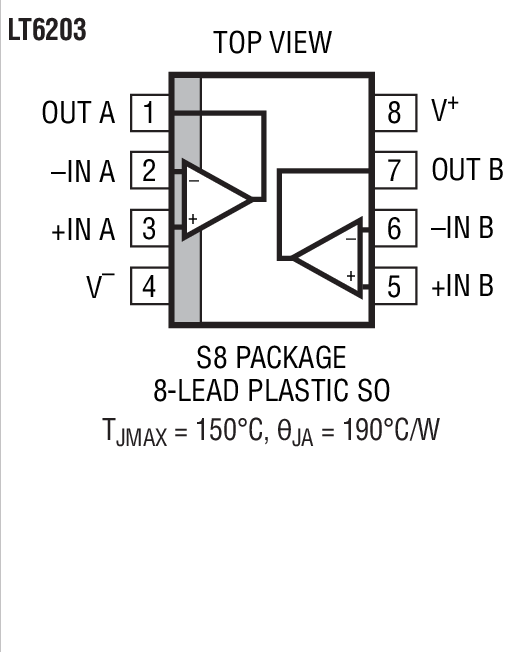

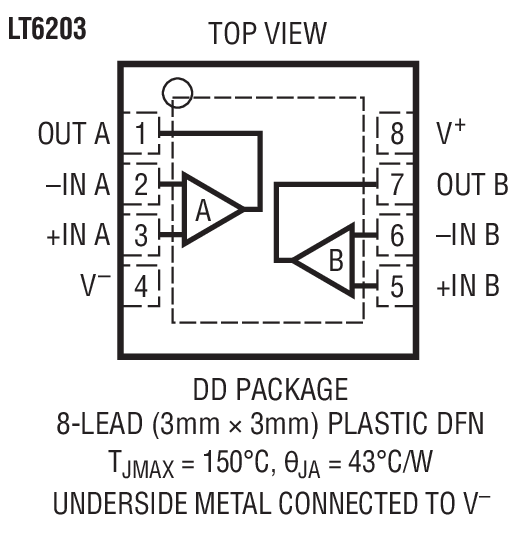

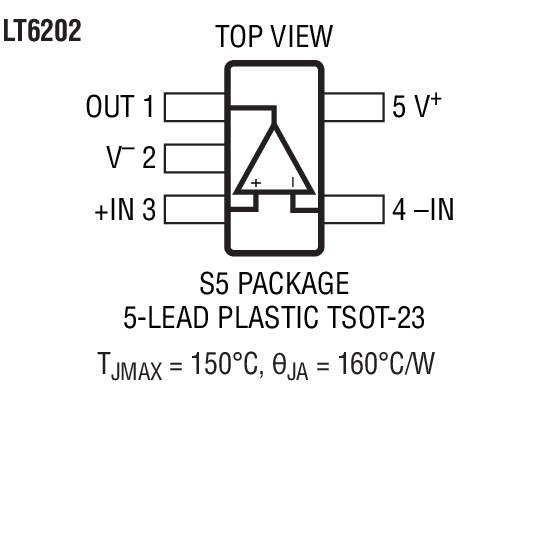

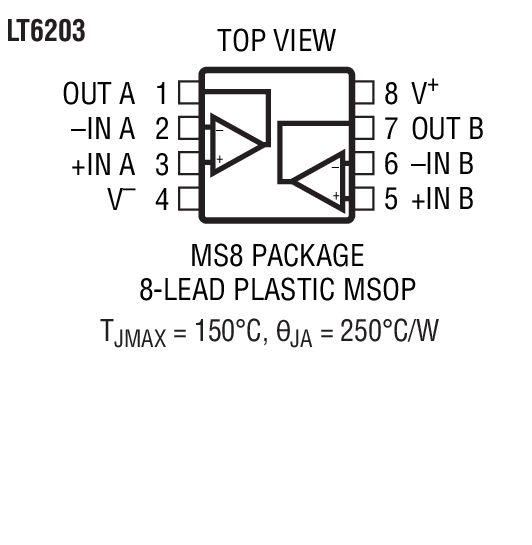

LT6202 采用 5 引脚 TSOT-23 封装和 8 引脚 SO 封装;LT6203 则采用具有标准运算放大器引脚配置的 8 引脚 SO 封装和 MSOP 封装。为实现紧凑型的电路排版,LT6203 也可提供纤巧幼小的无引线式 (DFN) 封装。LT6204 四路放大器采用了 16 引脚 SSOP 和 14 引脚 SO 封装。这些器件可用作许多运放的插入式替代产品,以改进输入 / 输出范围和噪声性能。



Applications

  • 低噪声、低功率信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 变换器
  • DSL 接收器
  • 用电池供电 / 以电池为备用电源的设备



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT6203CDD#PBF
  • HTML
  • HTML
LT6203CDD#TRPBF
  • HTML
  • HTML
LT6203CMS8#PBF
  • HTML
  • HTML
LT6203CMS8#TRPBF
  • HTML
  • HTML
LT6203CS8#PBF
  • HTML
  • HTML
LT6203CS8#TRPBF
  • HTML
  • HTML
LT6203HMS8#PBF
  • HTML
  • HTML
LT6203HMS8#TRPBF
  • HTML
  • HTML
LT6203IDD#PBF
  • HTML
  • HTML
LT6203IDD#TRPBF
  • HTML
  • HTML
LT6203IMS8#PBF
  • HTML
  • HTML
LT6203IMS8#TRPBF
  • HTML
  • HTML
LT6203IS8#PBF
  • HTML
  • HTML
LT6203IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6203CMS8#PBF

量产

LT6203CMS8#TRPBF

量产

LT6203HMS8#PBF

量产

LT6203HMS8#TRPBF

量产

LT6203IMS8#PBF

量产

LT6203IMS8#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6203CMS8#PBF

量产

LT6203CMS8#TRPBF

量产

LT6203HMS8#PBF

量产

LT6203HMS8#TRPBF

量产

LT6203IMS8#PBF

量产

LT6203IMS8#TRPBF

量产

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6203CS8#PBF

量产

LT6203CS8#TRPBF

量产

LT6203IS8#PBF

量产

LT6203IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

11月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6203CMS8#PBF

量产

LT6203CMS8#TRPBF

量产

LT6203HMS8#PBF

量产

LT6203HMS8#TRPBF

量产

LT6203IMS8#PBF

量产

LT6203IMS8#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6203CMS8#PBF

量产

LT6203CMS8#TRPBF

量产

LT6203HMS8#PBF

量产

LT6203HMS8#TRPBF

量产

LT6203IMS8#PBF

量产

LT6203IMS8#TRPBF

量产

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6203CS8#PBF

量产

LT6203CS8#TRPBF

量产

LT6203IS8#PBF

量产

LT6203IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

11月 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

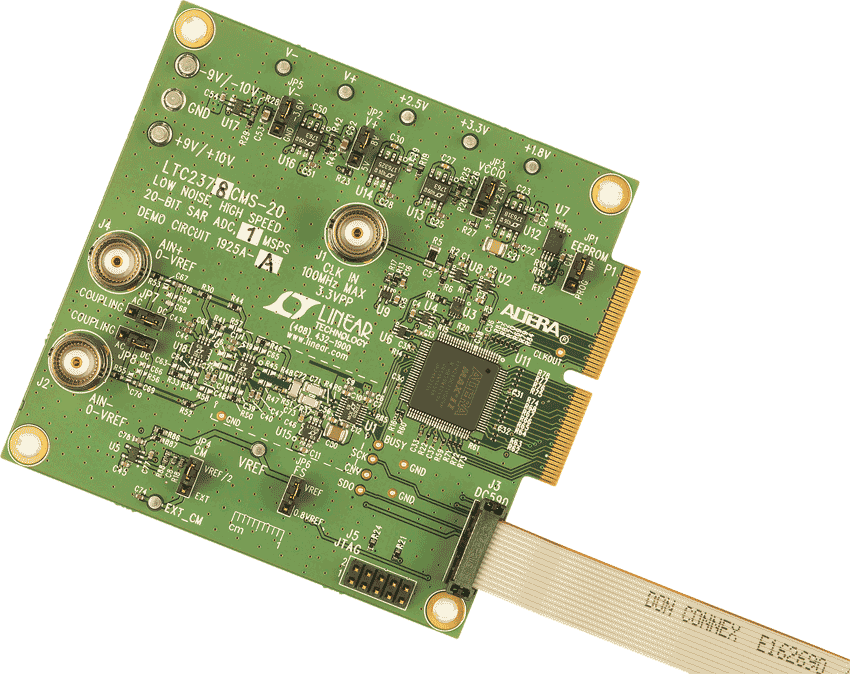

DC1925A-A
