概览
优势和特点
- 每通道 200ksps 吞吐速率
- 8 个同时采样通道
- ±5LSB INL (最大值，±4.096V 范围)
- 保证 18 位，无漏失码
- 差分、宽共模范围输入
- 每个通道的 SoftSpan 输入范围：
- ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
- ±5V、0V 至 5V、±2.5V、0V 至 2.5V
- 91.8dB 单转换 SNR (典型值)
- 在 fIN = 2kHz 时 THD 的典型值为–113dB
- 在 fIN = 200Hz 时 CMRR 的典型值为 102dB
- 轨至轨输入过驱动容限
- 保证运作至 125℃
- 集成型基准和缓冲器 (4.096V)
- SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
- 内部转换时钟，无周期延迟
- 81mW 功率耗散 (典型值)
- 48 引脚 (7mm x 7mm) QFN 封装
产品详情
LTC®2345-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan™ ADC 采用一个 5V 低电压工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。
LTC2345-18 模拟输入的宽输入共模范围和 102dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±5LSB INL、无漏失码 (在 18 位) 和 91.8dB SNR，使得 LTC2345-18 非常适合于许多要求宽动态范围的应用。
LTC2345-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。
应用
- 可编程逻辑控制器
- 工业过程控制
- 医疗成像
- 高速数据采集
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

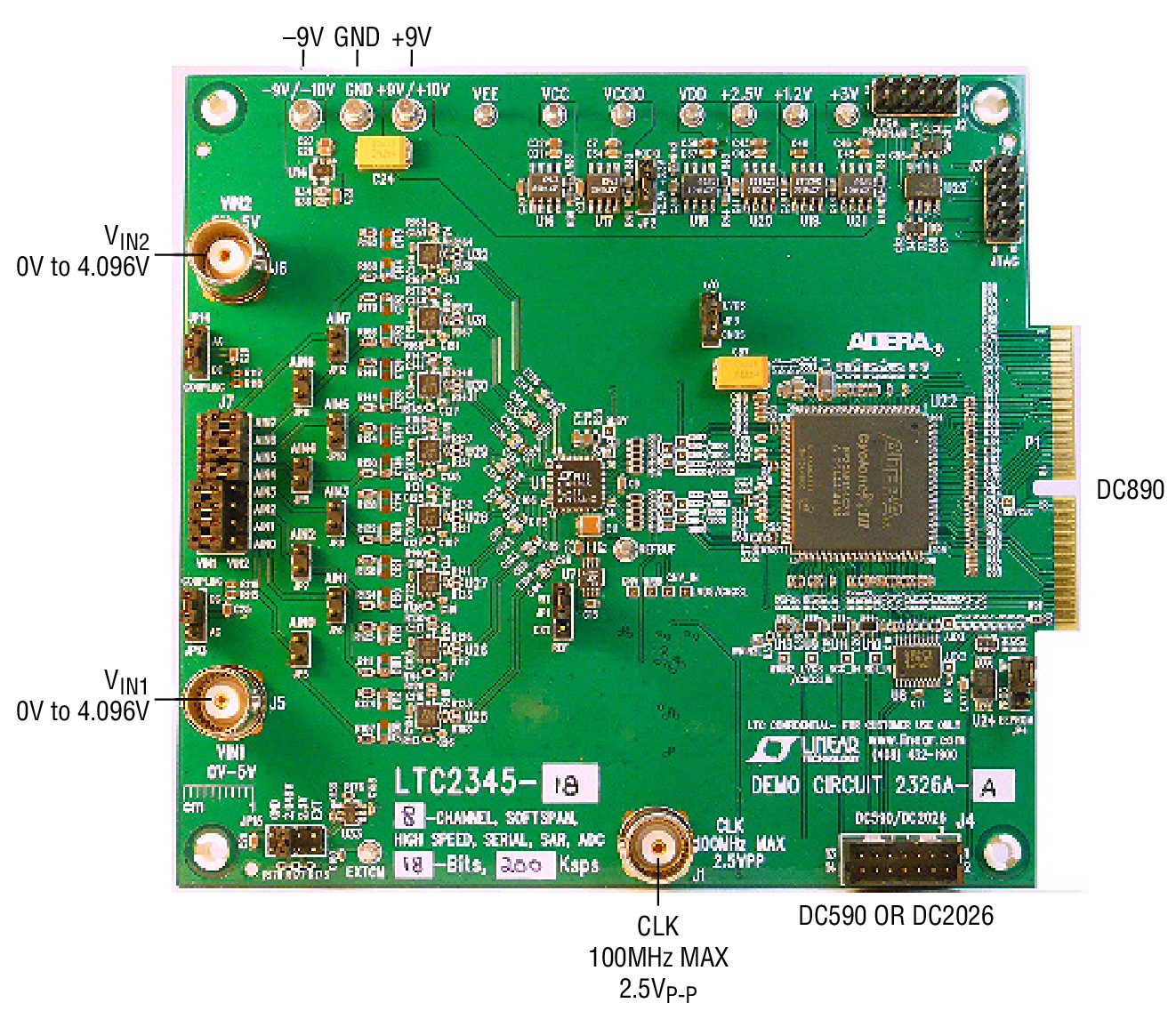

评估套件 (1)
