LTC2348-18

量产

具宽输入共模范围的 8 通道、18 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每通道 200ksps 吞吐速率
  • 8 个同时采样通道
  • ±3LSB INL (最大值，±10.24V 范围)
  • 保证 18 位，无漏失码
  • 差分、宽共模范围输入
  • 每个通道的 SoftSpan 输入范围：
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 96.7dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为 −109dB
  • 在 fIN = 200Hz 时 CMRR 的典型值为 118dB
  • 可容忍轨至轨输入过驱动
  • 保证运作至 125ºC
  • 内部集成基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 内部转换时钟，无周期延迟
  • 140mW 功率耗散 (典型值)

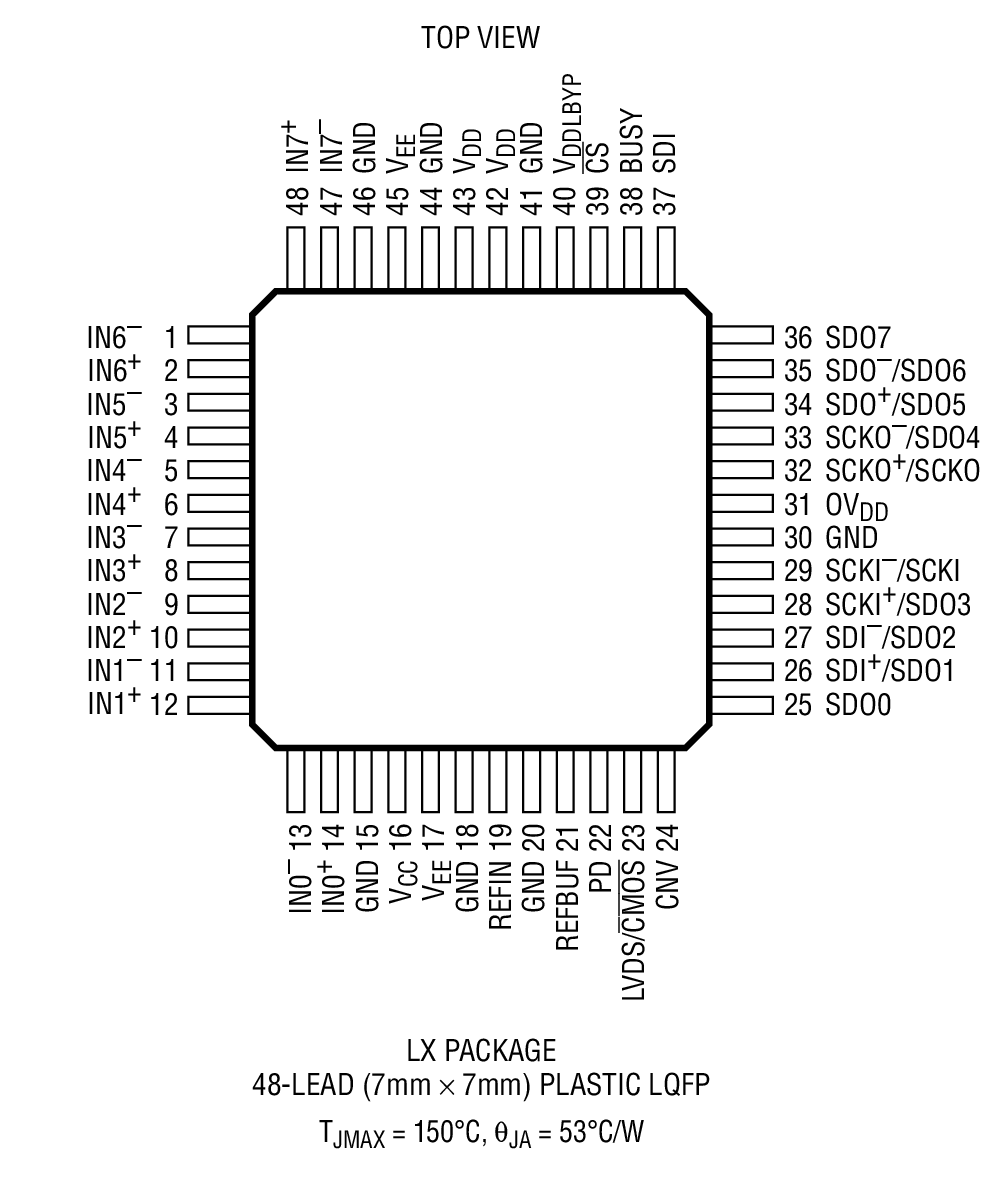

  • 48 引脚 (7mm x 7mm) LQFP 封装

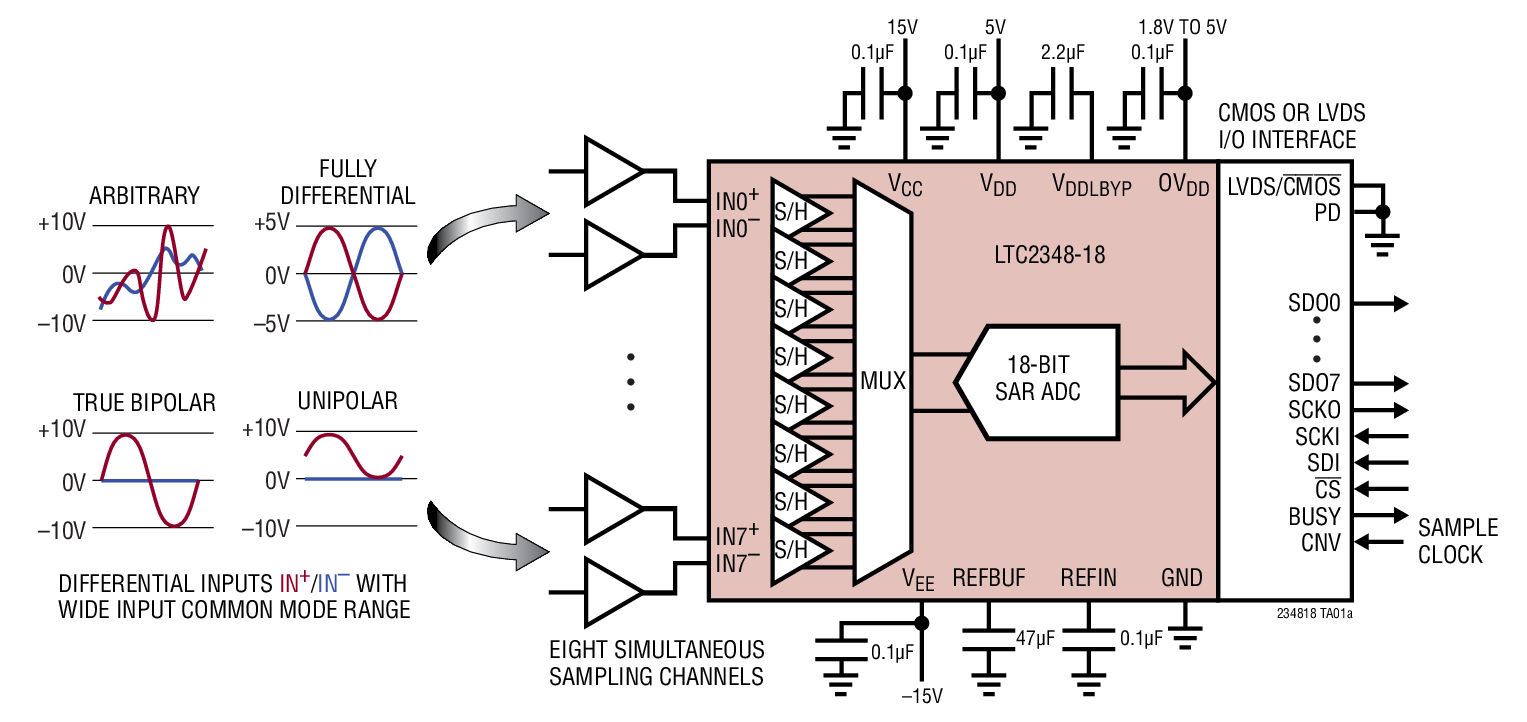

LTC®2348-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行配置，以接受 ±10.24V、0V 至 10.24V、±5.12V、或 0V 至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2348-18 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±3LSB INL、无漏失码 (在 18 位) 和 96.7dB SNR，使 LTC2348-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2348-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。



Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 电源线监察
  • 测试和测量

LTC2348-18
具宽输入共模范围的 8 通道、18 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC

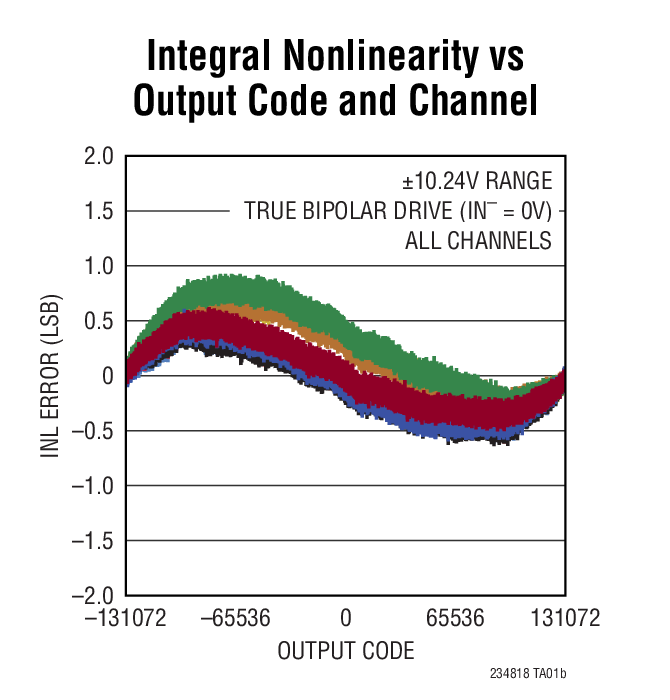

Integral Nonlinearity vs Output Code and Channel Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 2

DC2094A/DC2326A/DC2365A CPLD Source Code

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
基准电压源 1
LTC6655
量产 0.25ppm 噪声、低漂移、精准基准系列
接口收发器和隔离器 1
LTM2893
量产 100MHz 隔离型 ADC 串行接口
模数转换器(ADC) 1
LTC2373-18
量产 具 100dB SNR 的 18 位、1Msps、8 通道 SAR ADC
运算放大器 2
LT1469
推荐用于新设计 双通道、90MHz、22V/μs、准确度达16位的运算放大器
LT1355
量产 双路 12MHz、400V/μs 运算放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2094A-A

LTC2348-18演示板 | 八通道、同步18位、200ksps SAR ADC（需要DC590、DC2026或DC890）

立即购买 更多内容

产品详情

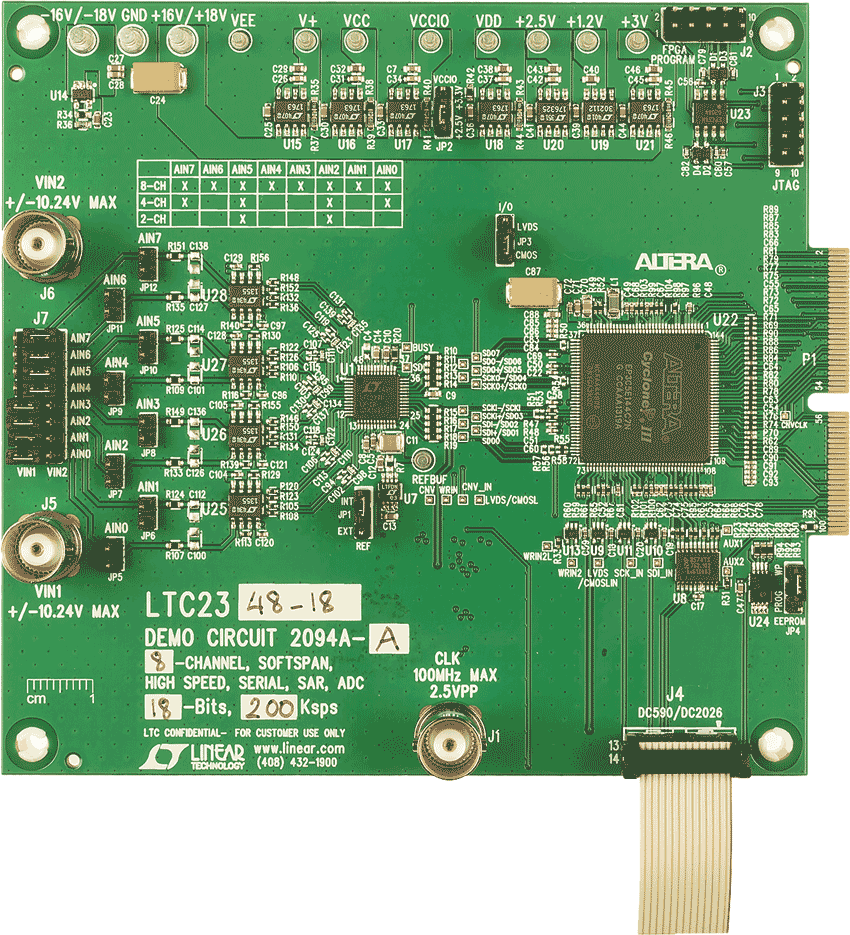

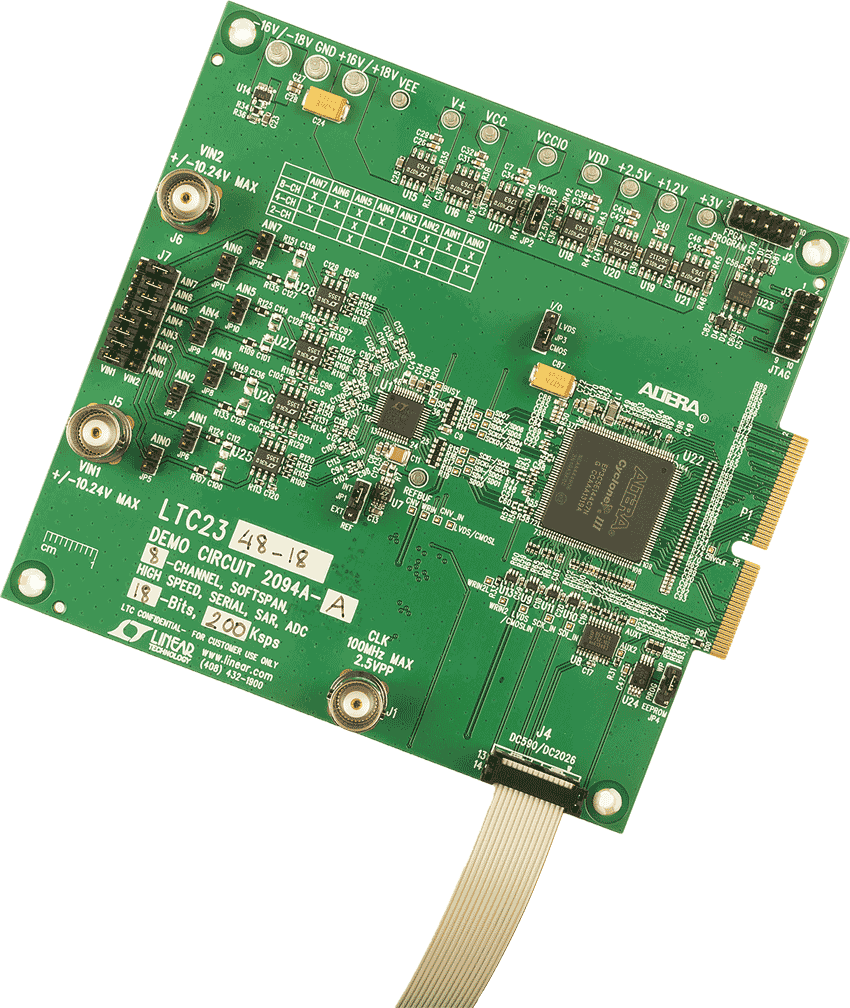

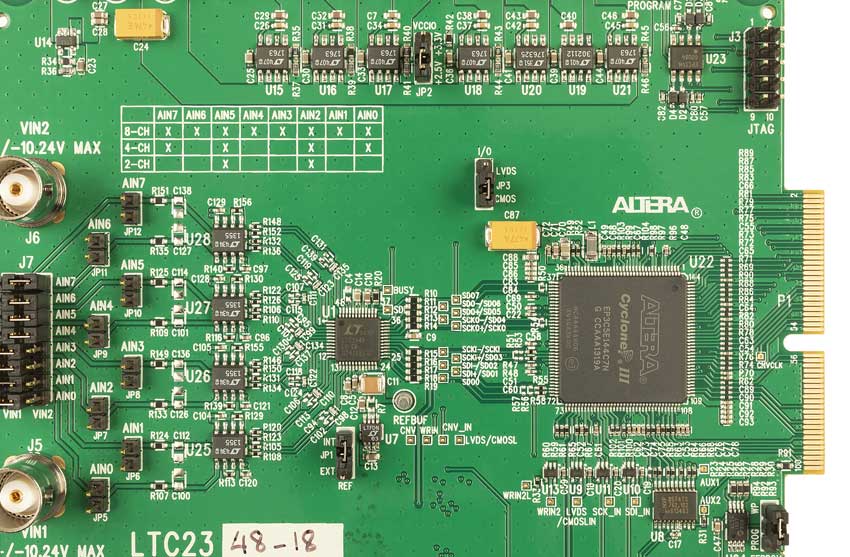

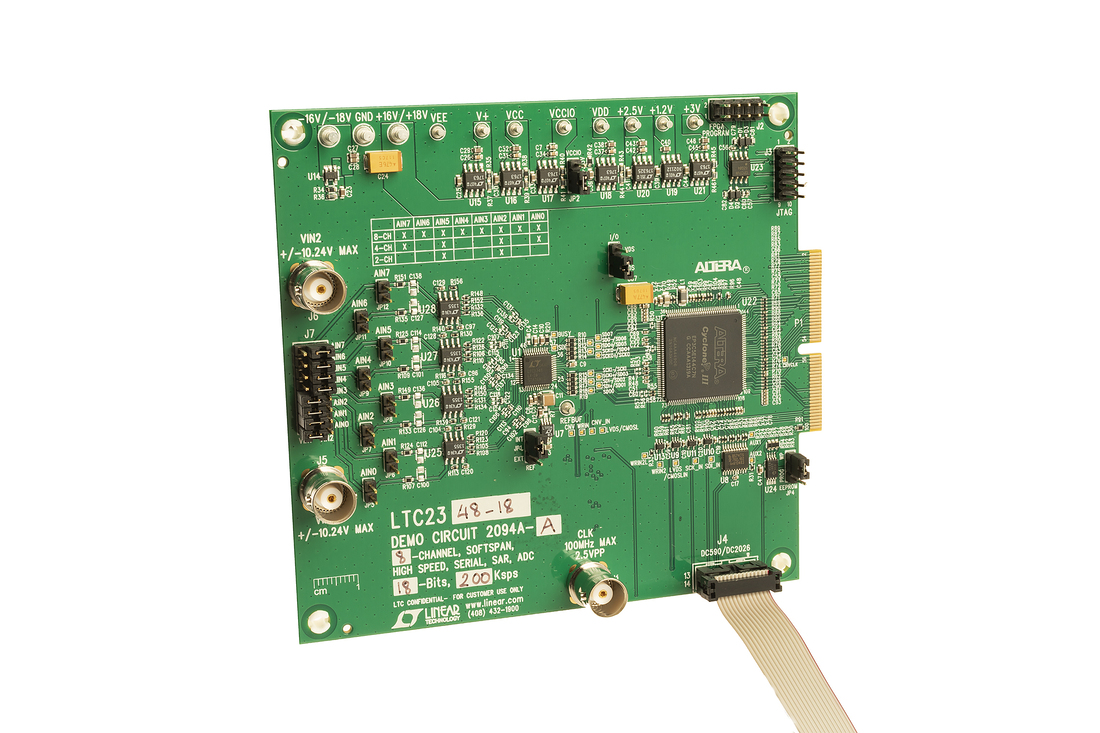

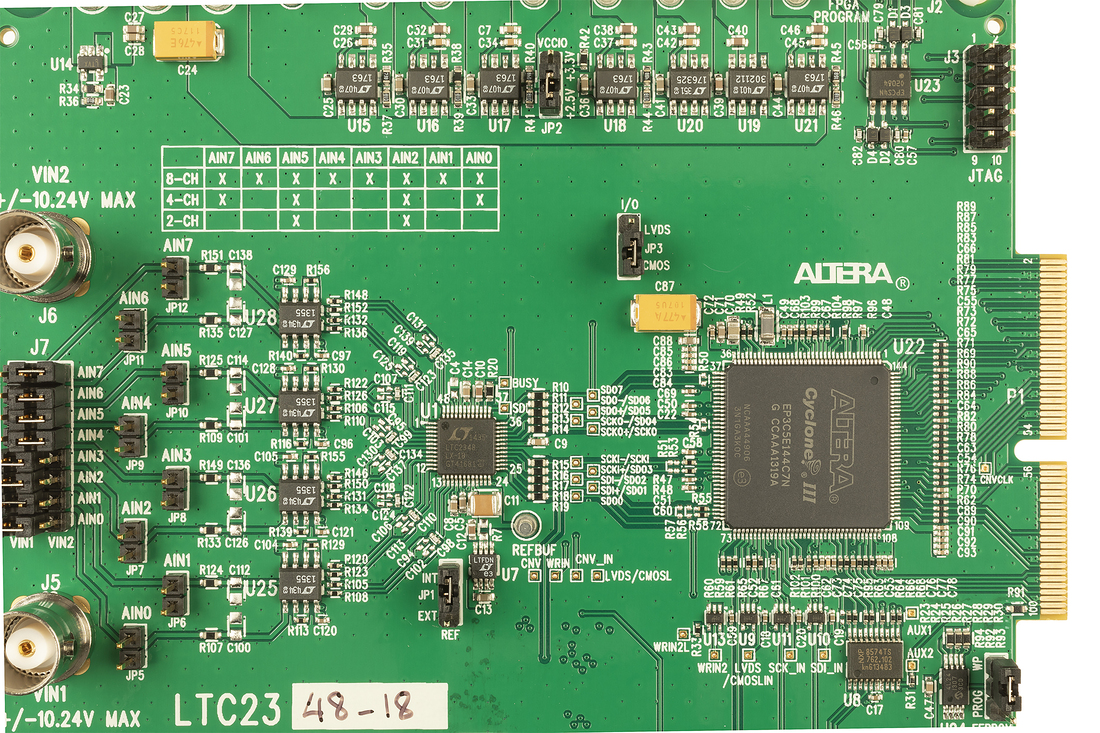

演示电路2094A显示驱动LTC®2348 ADC系列的正确方式。LTC2348/LTC2347/LTC2343均为低噪声、高速、同步采样16/18位逐次逼近寄存器(SAR) ADC。该演示手册针对LTC2348-18，但适用于该系列中的所有器件，主要区别在于位数、通道数和最大采样速率。LTC2348-18具有灵活的SoftSpan™接口，允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作，同时外部基准电压源可用于增加ADC的输入范围和SNR。



DC2094A-A
LTC2348-18演示板 | 八通道、同步18位、200ksps SAR ADC（需要DC590、DC2026或DC890）

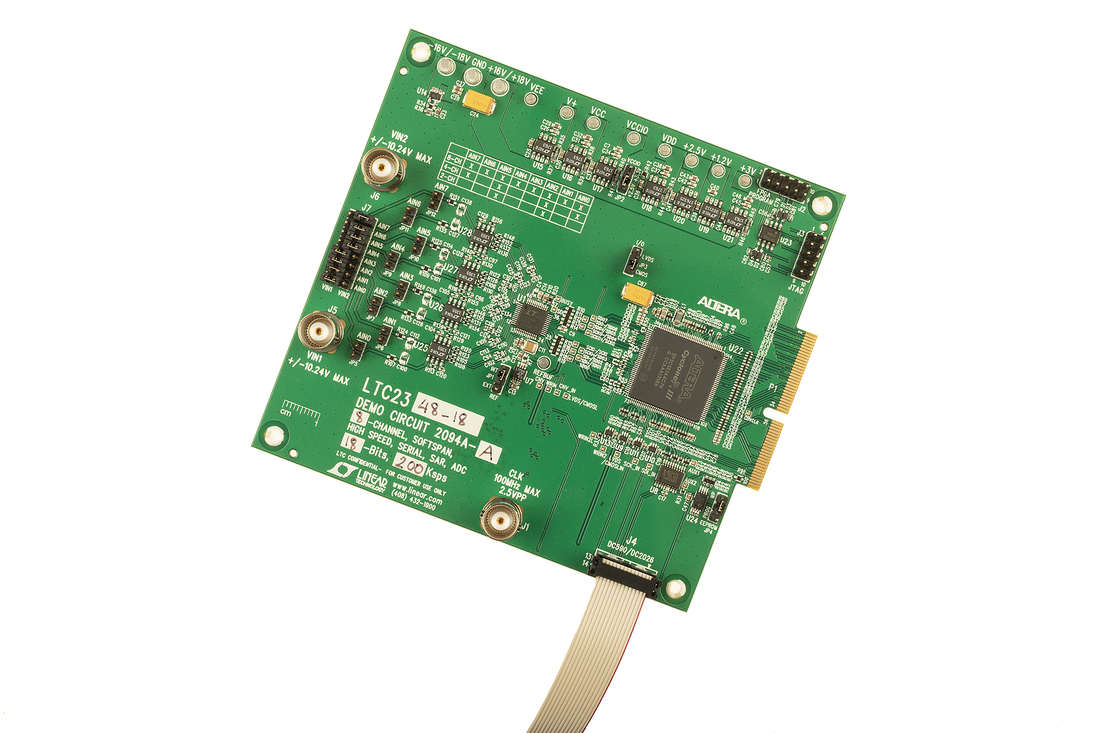

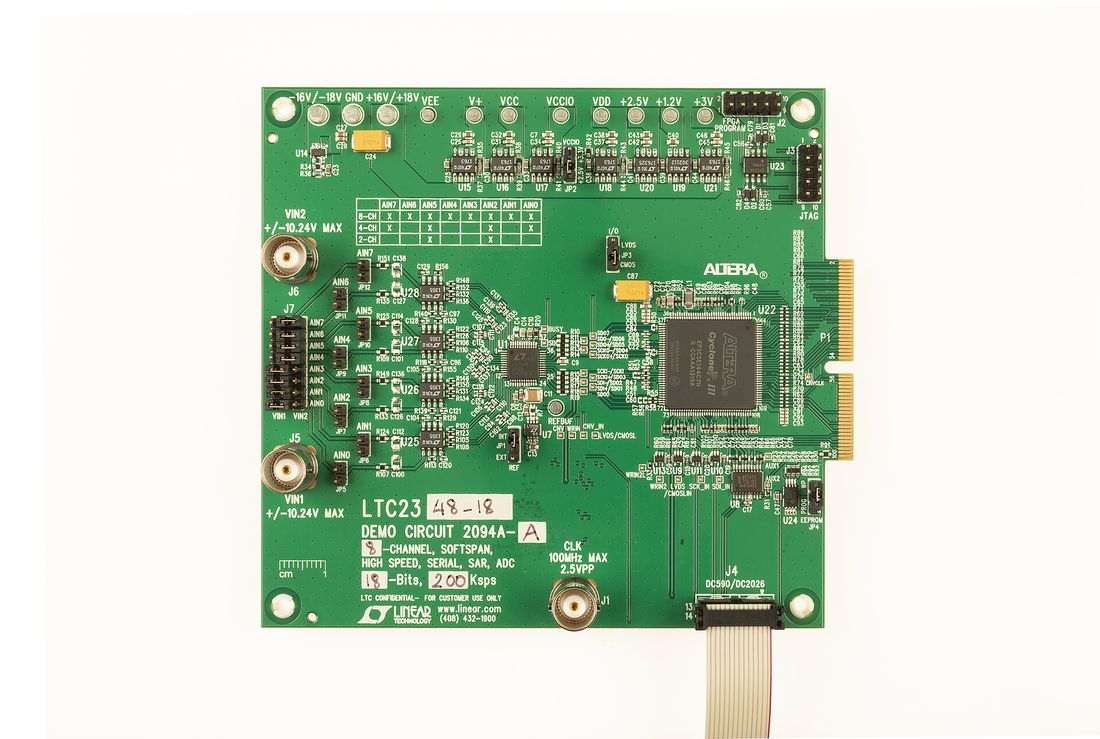

DC2094A-A Demo Board DC2094A-A Demo Board DC2094A-A Demo Board DC2094A-A Demo Board DC2094A - Schematic
