LTC2358-18

具有30VP-P共模范围的缓冲八通道、18位、每通道200ksps差分±10.24V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 8 个缓冲通道的同时采样
  • 每通道 200ksps 吞吐速率
  • 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)

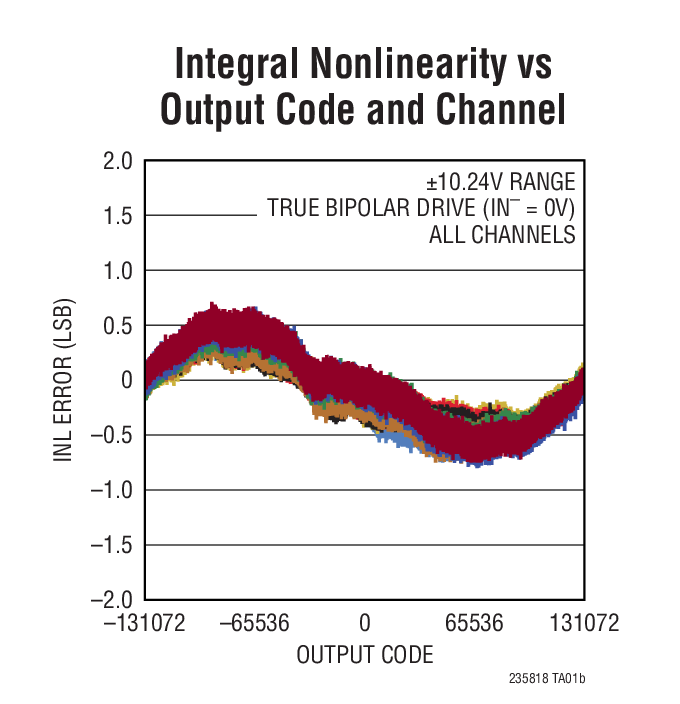

  • ±3.5LSB INL (最大值,±10.24V 范围)
  • 保证 18 位,无漏失码
  • 差分、宽共模范围输入
  • 每个通道的 SoftSpan 输入范围:
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 96.4dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为 –111dB
  • 在 fIN = 200Hz 时 CMRR 的典型值为 128dB
  • 轨至轨输入过驱动容限
  • 集成的基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 内部转换时钟,无周期延迟
  • 219mW 功率耗散 (每通道 27mW,典型值)

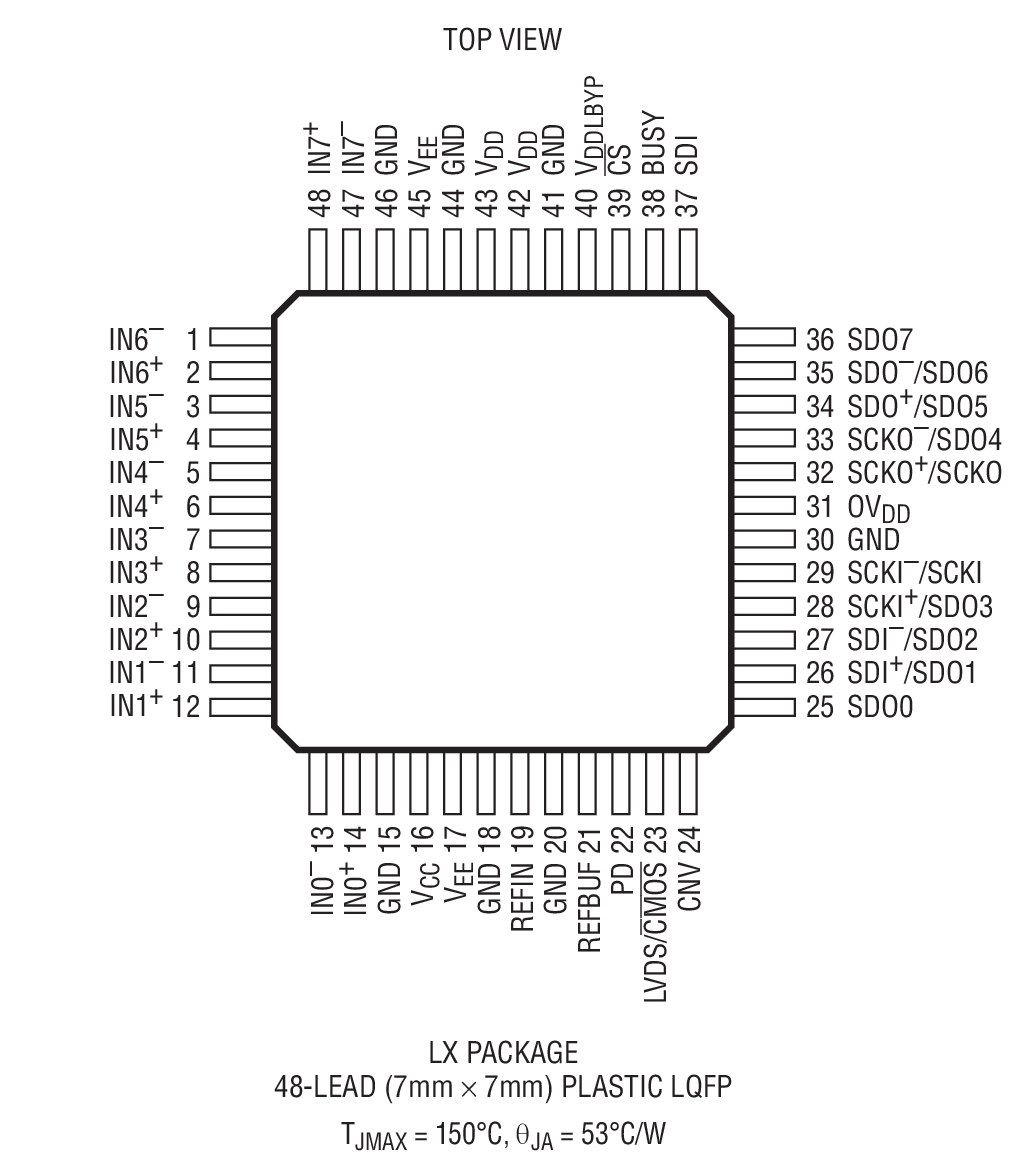

  • 48 引脚 (7mm x 7mm) LQFP 封装
更多细节
show more Icon

LTC®2358-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC,其具有缓冲差分、宽共模范围 pA 级输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源,并使用内部基准和缓冲器,其每个通道可按“逐个转换”的方式进行独立配置,以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V至 5.12V 信号。另外,还可以停用个别通道以增加其余通道的吞吐量。

LTC2358-18 的集成型 pA 级输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理,而仅需采用极小的电路板空间和功率。这种输入信号灵活性,再加上 ±3.5LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR,使 LTC2358-18 非常适合许多要求宽动态范围的高电压应用。

LTC2358-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 8 个数据输出线道,因而允许用户优化总线宽度和吞吐量。



应用

  • 可编程逻辑控制器
  • 工业过程控制
  • 电源线监察
  • 测试和测量
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2358CLX-18#PBF
  • HTML
  • HTML
LTC2358HLX-18#PBF
  • HTML
  • HTML
LTC2358ILX-18#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2358CLX-18#PBF

量产

LTC2358HLX-18#PBF

量产

LTC2358ILX-18#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2358CLX-18#PBF

量产

LTC2358HLX-18#PBF

量产

LTC2358ILX-18#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 3

reference details image

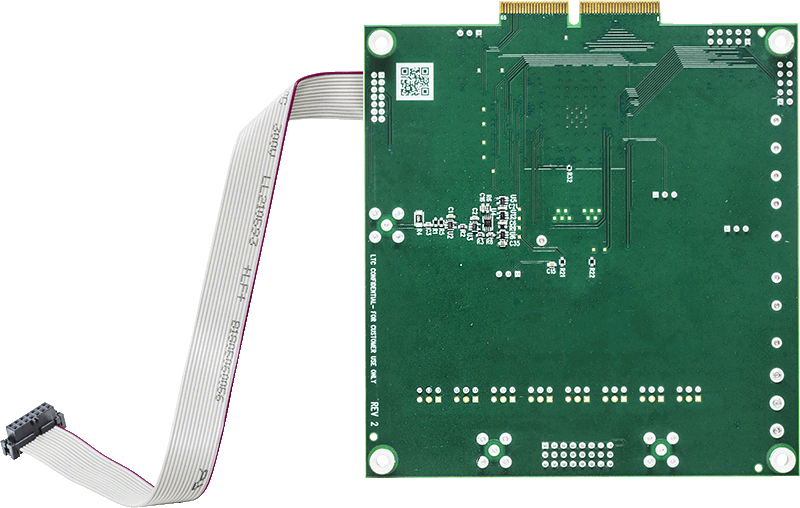

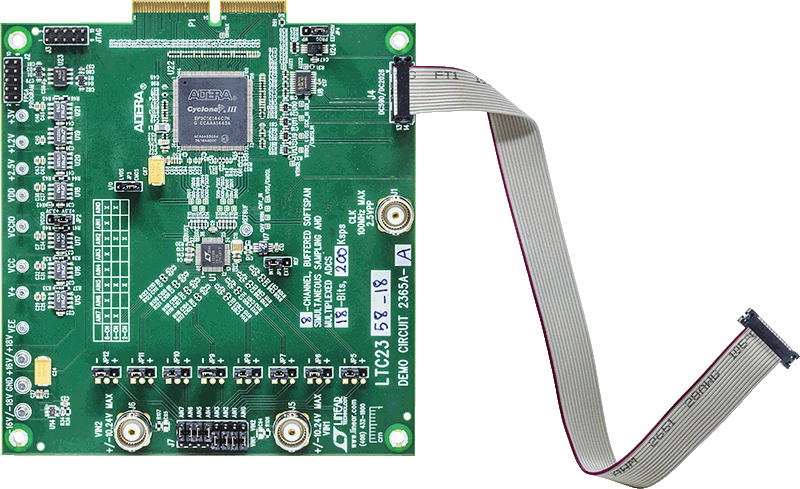

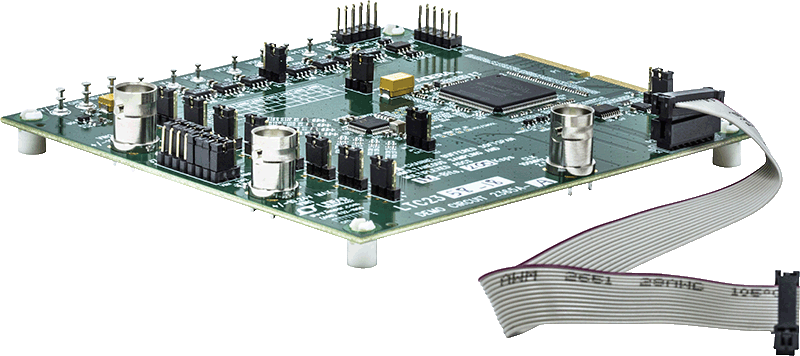

DC2365A-A

LTC2358-18 Demo Board | Buffered Octal, 18-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

zoom

DC2365A-A

LTC2358-18 Demo Board | Buffered Octal, 18-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

LTC2358-18 Demo Board | Buffered Octal, 18-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

产品详情

演示电路2365A突出显示了LTC2358系列缓冲输入ADC。LTC2358/LTC2357/LTC2353/LTC2333均为集成前端缓冲器的低噪声、高速、16/18位逐次逼近寄存器(SAR) ADC。这些ADC可接受宽共模范围。这些ADC具有毫伏输入和高CMRR,能够直接连接到各种传感器,而不会影响测量精度。该演示手册针对LTC2358-18,但适用于该系列中的所有器件,主要区别在于位数、通道数和最大采样速率。LTC2358-18具有灵活的SoftSpan™接口,允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作,同时外部基准电压源可用于增加ADC的输入范围和SNR。

reference details image

DC2542A

LTC2358-18、LTM2893、ADA4522-1、LT6658演示板 | 隔离式工业数据采集板(需要ArrowSoCkit)

zoom

DC2542A

LTC2358-18、LTM2893、ADA4522-1、LT6658演示板 | 隔离式工业数据采集板(需要ArrowSoCkit)

LTC2358-18、LTM2893、ADA4522-1、LT6658演示板 | 隔离式工业数据采集板(需要ArrowSoCkit)

产品详情

演示电路2542A是一个基于LTC2358-18的参考设计,用于鲁棒的工业数据采集应用。LTC2358-18能够测量具有宽输入共模范围的高电压;不过,DC2542A可提供支持高达400V的连续输入保护。DC2542A与提供浪涌保护的气体放电管相结合,能够耐受极端损害。


请点击此处,了解Arrow SoCkit

reference details image

DC2677A

LTC2358-18、LT6658、ADA4522-2工业数据采集非隔离板

zoom

DC2677A

LTC2358-18、LT6658、ADA4522-2工业数据采集非隔离板

LTC2358-18、LT6658、ADA4522-2工业数据采集非隔离板

产品详情

演示电路2677A是一个适合鲁棒的工业数据采集应用的LTC®2358-18参考设计。LTC2358-18能够测量具有宽输入共模范围的高电压;不过,DC2677A可提供支持高达400V的连续输入保护。DC2677A与提供浪涌保护的气体放电管相结合,能够耐受极端损害。

该参考设计包括LTC2358-18 SAR ADC、ADA4522-2双通道零漂移运算放大器和用于传感器激励的LT6658双路输出高电流基准电压源。

数字接口是一款HSMC(高速夹层连接器),兼容Altera Cyclone V SoCkit和其他支持3.3V CMOS I/O的Altera FPGA评估板。
