LTC2335-18

具宽输入共模范围的 18 位、1Msps、8 通道差分 ±10.24V 输入 SoftSpan ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1Msps 吞吐速率

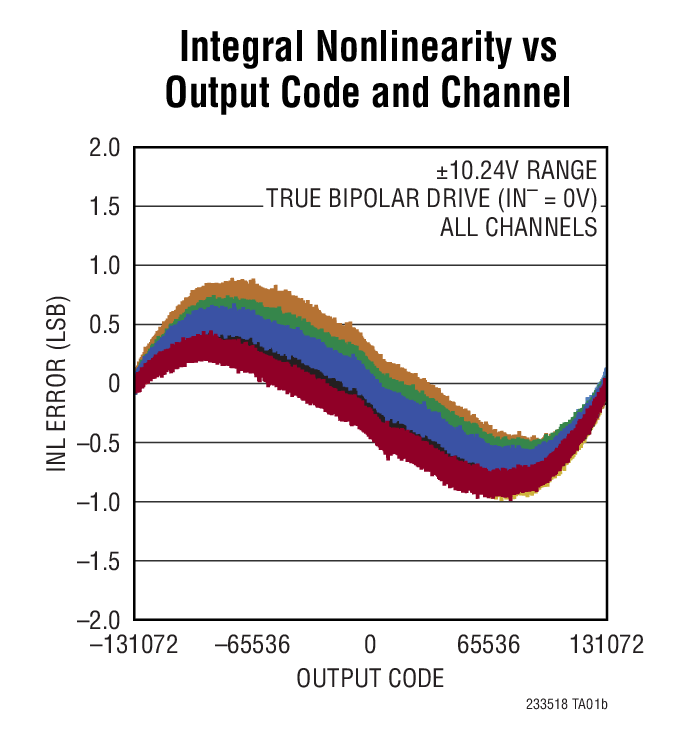

  • ±3LSB INL (最大值,±10.24V 范围)
  • 保证 18 位,无漏失码
  • 差分、宽共模范围输入
  • 具 SoftSpan 输入范围的 8 通道多路复用器:
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 96.7dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为 –109dB
  • 118dB CMRR,125dB 有源串扰 (典型值)
  • 轨至轨输入过驱动容限
  • 具无延迟控制功能的可编程排序器
  • 保证运作至 125℃
  • 集成型基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 无流水线延迟,无周期延迟
  • 180mW 功率耗散 (典型值)

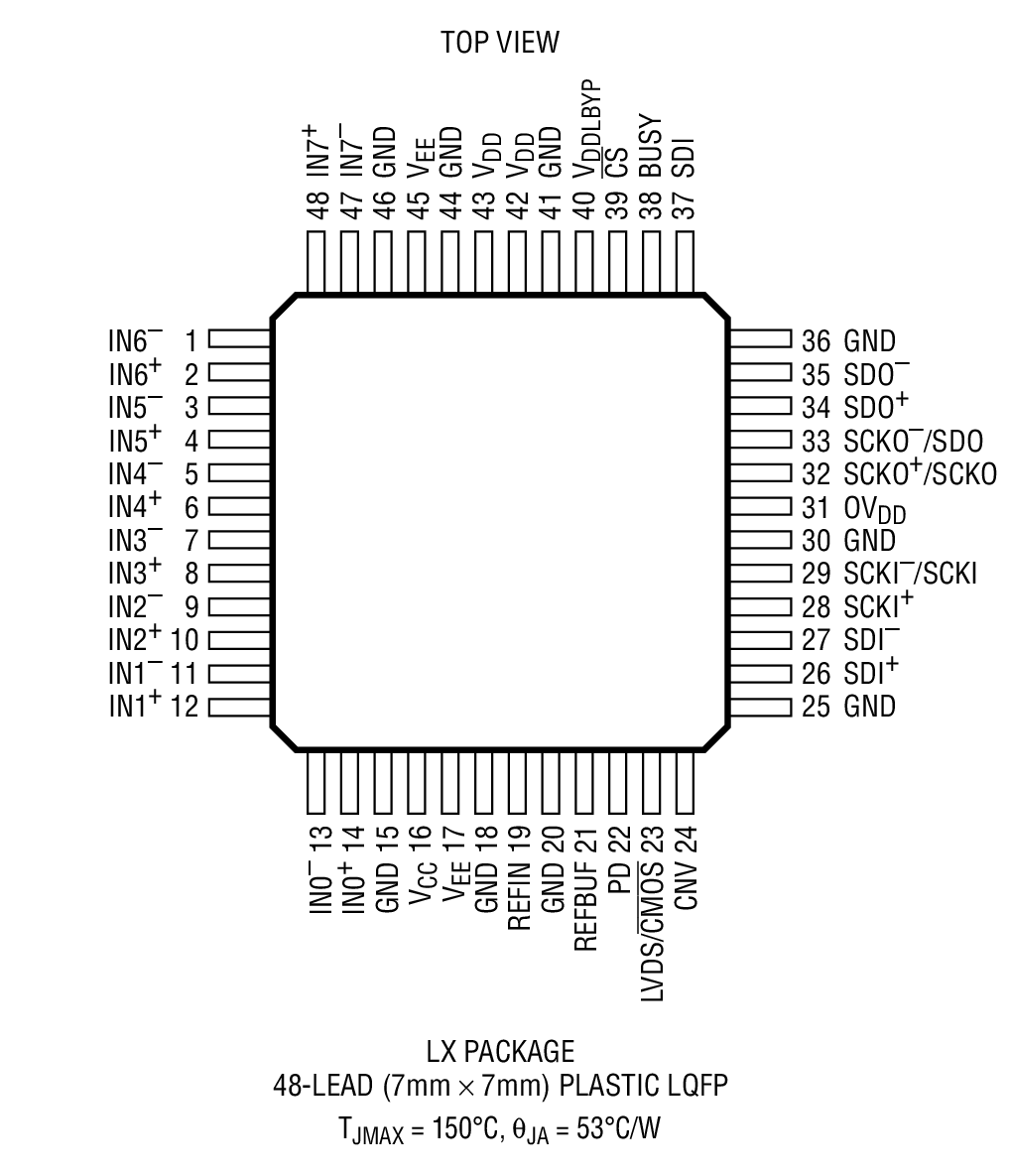

  • 48 引脚 (7mm x 7mm) LQFP 封装

更多细节
show more Icon

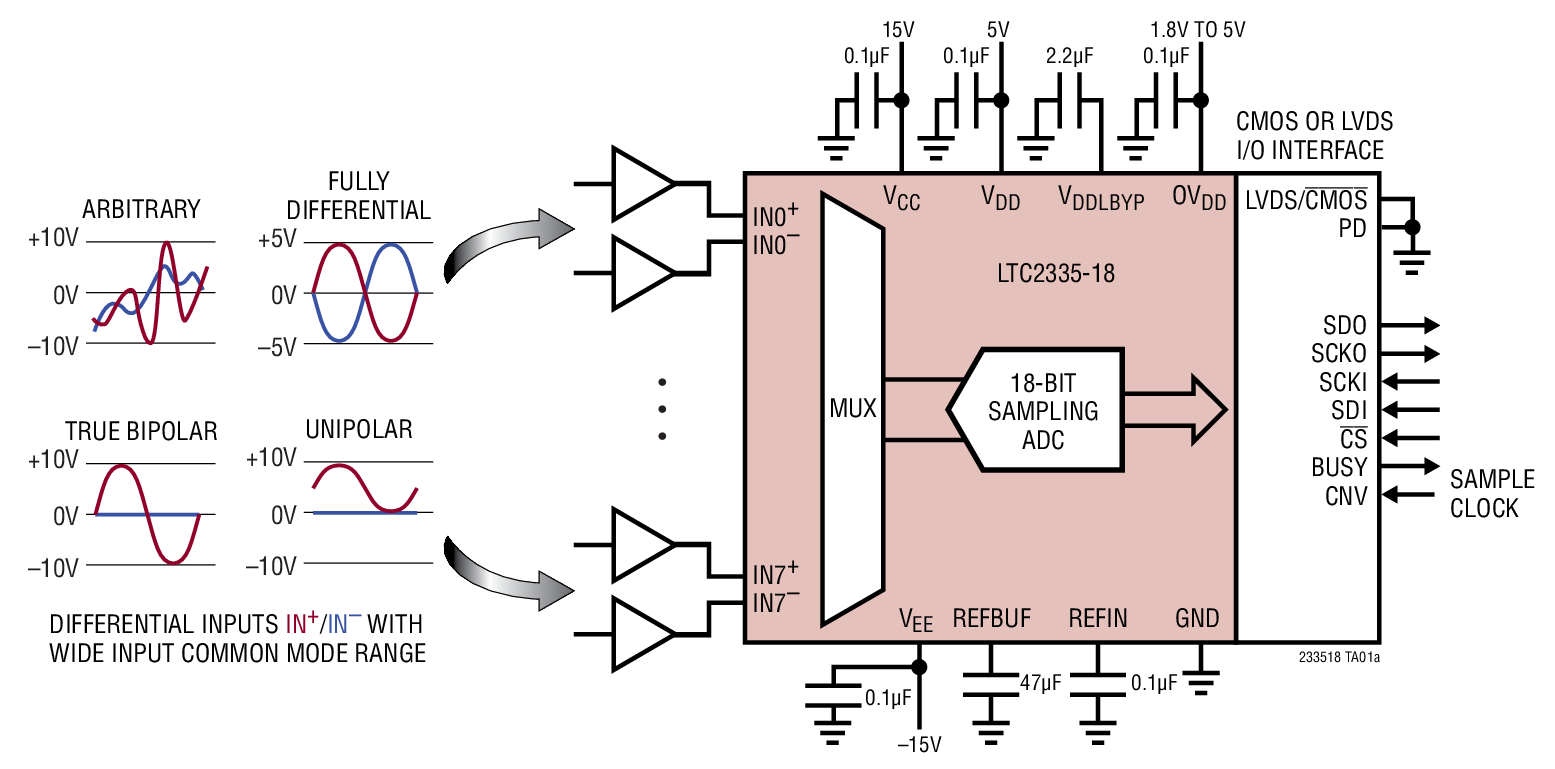

LTC®2335-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC,其具有差分、宽共模范围输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源,并使用内部基准和缓冲器,其可按 “逐个转换” 的方式进行配置,以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者,也可以把该 ADC 设置为循环通过一系列的通道和范围,并不需要进一步的用户干预。

LTC2335-18 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理,从而简化了信号链路设计。这种输入信号灵活性,再加上 ±3LSB INL、无漏失码 (在 18 位) 和 96.7dB SNR,使 LTC2335-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2335-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。



Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 电源线监察
  • 测试和测量

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2335CLX-18#PBF
  • HTML
  • HTML
LTC2335HLX-18#PBF
  • HTML
  • HTML
LTC2335ILX-18#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2335CLX-18#PBF

量产

LTC2335HLX-18#PBF

量产

LTC2335ILX-18#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2335CLX-18#PBF

量产

LTC2335HLX-18#PBF

量产

LTC2335ILX-18#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


DC2412A CPLD Source Code
Info:False

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

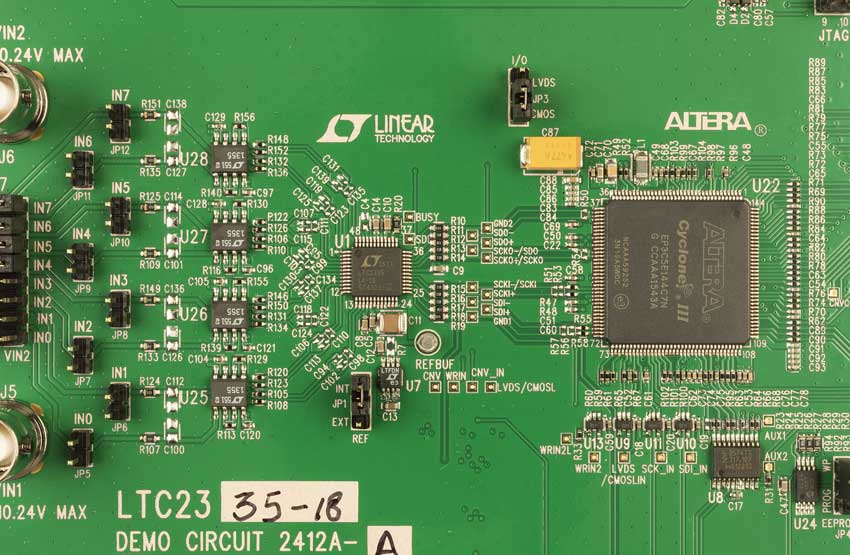

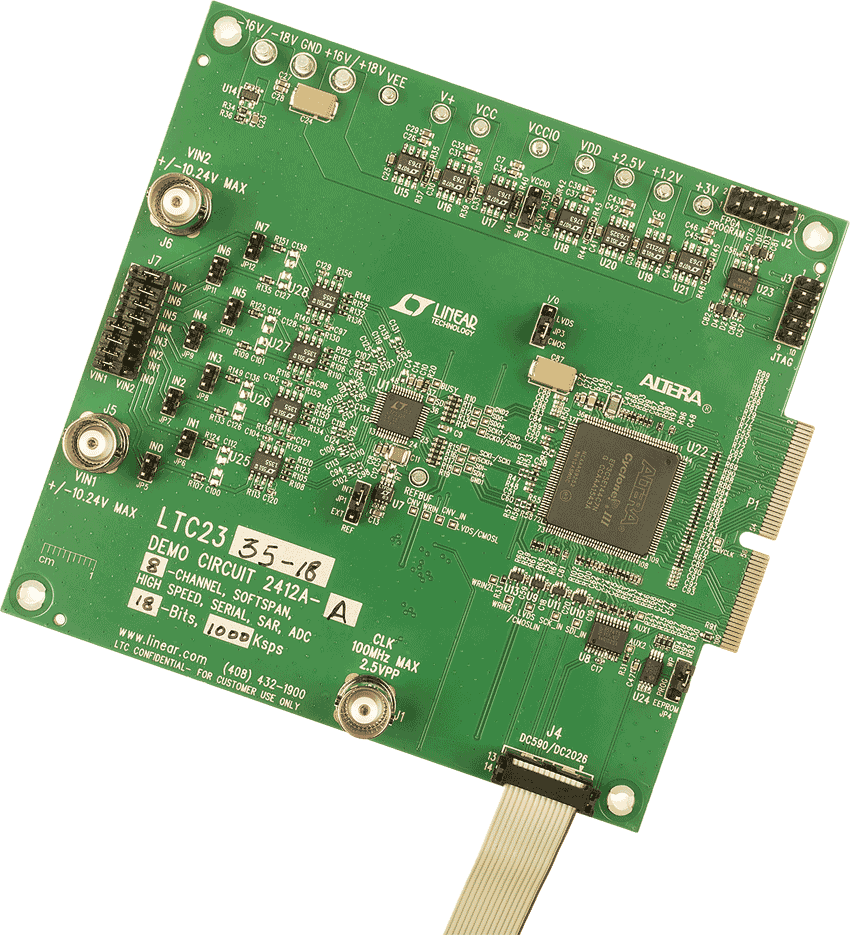

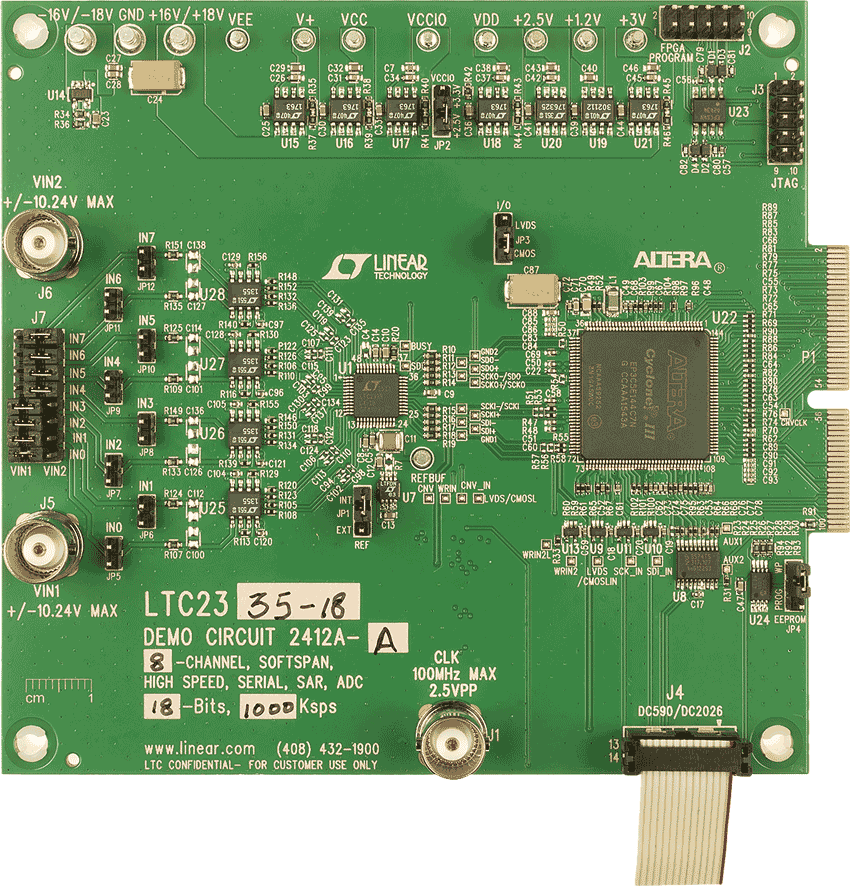

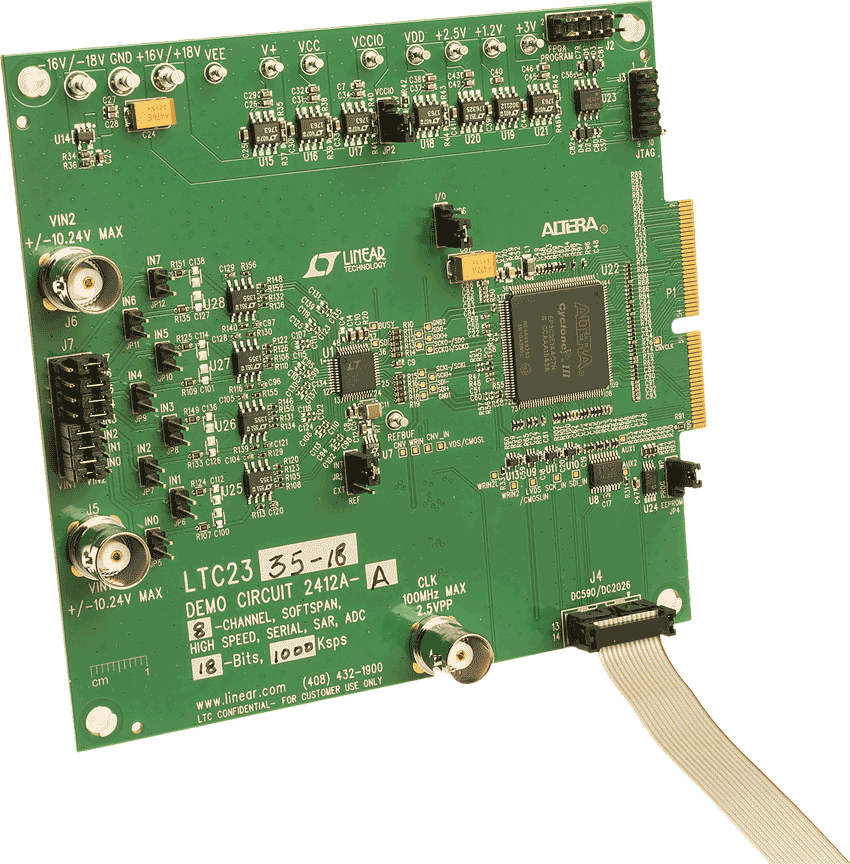

DC2412A-A

LTC2335-18 Demo Board | Octal, 18-Bit, 1Msps Multiplexed Input SAR ADC (requires DC590, DC2026 or DC890)

zoom

DC2412A-A

LTC2335-18 Demo Board | Octal, 18-Bit, 1Msps Multiplexed Input SAR ADC (requires DC590, DC2026 or DC890)

LTC2335-18 Demo Board | Octal, 18-Bit, 1Msps Multiplexed Input SAR ADC (requires DC590, DC2026 or DC890)

产品详情

Demonstration circuit 2412A shows the proper way to drive the LTC2335 ADC. The LTC2335 is a low noise, high speed, 8-channel 16-/18-bit successive approximation register (SAR) ADC. The LTC2335 has a flexible SoftSpan™ interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.
